Структурным называют остекление, у которого с наружной стороны нет прижимной рамки: стекло держит клеевой шов, точечный крепёж или натянутый трос, а каркас уходит за плоскость стекла. Под одним словом живут семь разных конструкций: они по-разному выглядят снаружи, по-разному считаются и по-разному стоят. Здесь — что есть что, как это читается с улицы, где применяют и чем каждый вид ограничен.
Различаются они одним — чем держится стекло. От этого идёт всё остальное: вид с улицы, тепловой контур, предельные габариты и то, можно ли сделать открывающуюся створку.

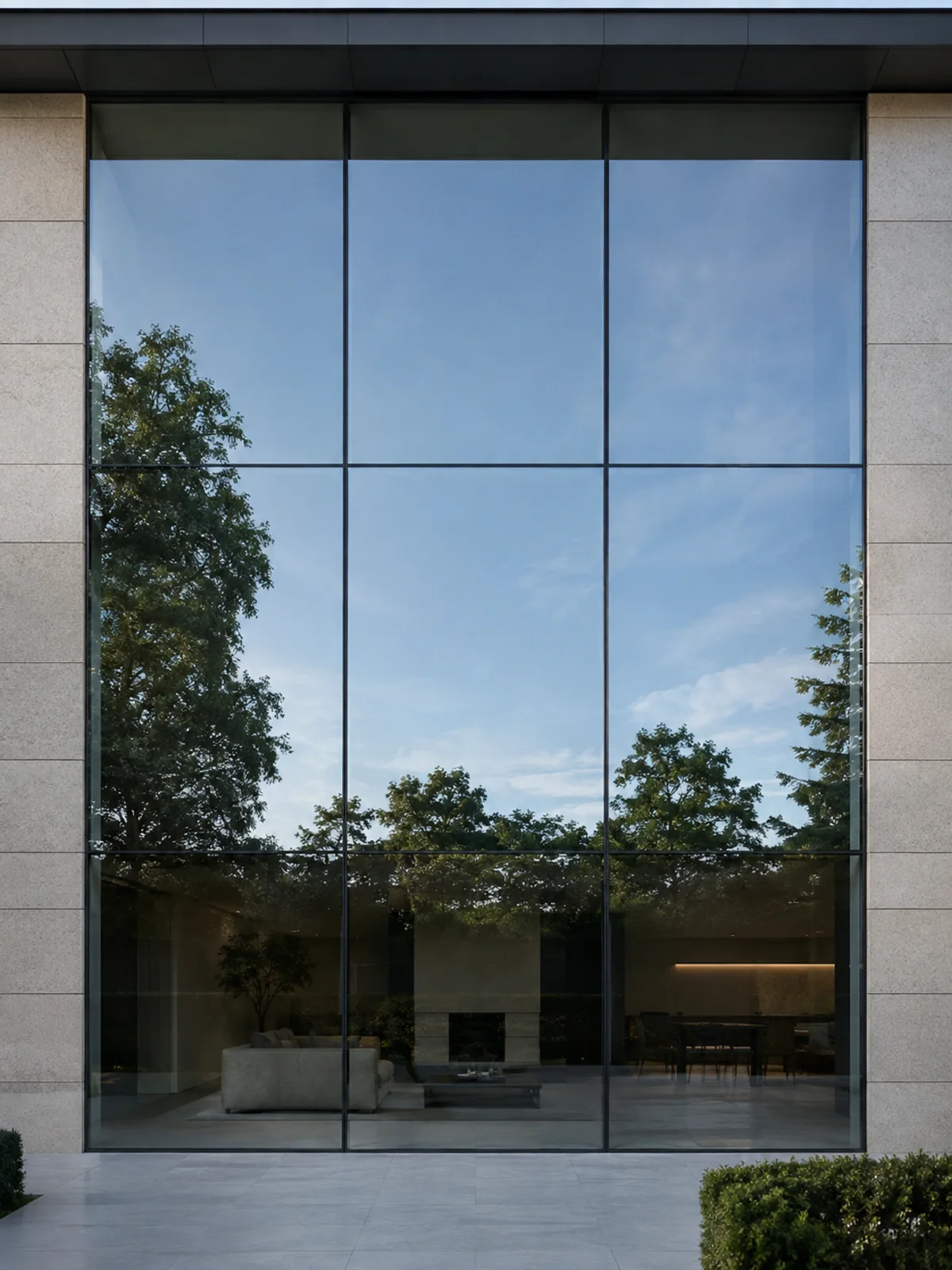

Стеклопакет вклеен в раму конструкционным герметиком по всему периметру, и ветровую нагрузку со собственным весом стекла держит клеевой шов. Снаружи остаются стекло и тонкая линия шва между полотнами: фасад читается стеклянной плоскостью, а не сеткой переплётов. Берут там, где плоскость важнее рисунка каркаса и нужен тёплый контур. Ограничения: шов ответственный и делается в цеху, вклеенный стеклопакет утяжеляет створку, а к монтажной плоскости требования выше обычных.
Где заказать: структурные фасады →Прижимная планка остаётся, но узкая и малозаметная, или стоит только в одном направлении — по вертикали или по горизонтали. Снаружи видна тонкая линия вместо рамки: вид ближе к структурному, а культура сборки и цена — к обычному фасаду. Это не отдельная система, а модификация любого стоечно-ригельного фасада: берётся линейка и собирается в полуструктурном исполнении. Ограничения те же, что у базовой линейки.
Стекло держат точечные кронштейны-«пауки», закреплённые на несущей конструкции позади — каркаса в плоскости стекла нет вовсе. Снаружи читаются только стекло, швы и блеск креплёний в углах полотен. Берут в атриумах, входных группах и витринах — там, где нужна максимальная прозрачность и есть за что закрепиться. Ограничения: контур холодный, под крепёж в стекле сверлятся отверстия до закалки, а узел считается под нагрузку каждый раз.
Стекло крепится к натянутым тросам-вантам, и нагрузку несёт именно натяжение, а не жёсткий каркас. Снаружи видна стеклянная плоскость и тонкие вертикали тросов без стоек. Берут на высоких витражах и остеклении в несколько этажей, где стоечный каркас читался бы грубо. Ограничения: конструкция заметно играет под ветром — это заложено в расчёт, — нужны мощные опорные узлы для натяжения, контур холодный.
Тоже точечное крепление, но крепёж убран с вида: зажим работает в кромке стекла или через отверстие с потайной головкой взаподлицо с поверхностью. Снаружи остаются только стекло и швы, ни рамы, ни паука не видно. Берут там, где нужна совсем чистая плоскость: витрины, переходы, световые фонари. Ограничения: обработка стекла точнее и дороже, контур холодный, узел считается под нагрузку.
Тот же клеевой шов, но в оконно-дверной конструкции: стеклопакет вклеен в створку, и створка снаружи не читается. Глухое поле от открывающегося не отличить: ряд окон выглядит одной непрерывной плоскостью. Берут, когда открывание нужно, а видеть его с улицы не хотят. Ограничения: вес створки выше, а способов открывания меньше, чем у обычной серии той же линейки.
Где заказать: структурные окна и двери →Вклейка в сдвижное полотно: рамы в плоскости нет, снаружи стекло и линия стыка между полотнами. В закрытом виде такая стена не отличается от глухого витража. Берут на выходах в сад и на террасу, где полотно крупное. Ограничения: вес полотна ложится на фурнитуру, а к прямолинейности порога и направляющих требования такие же жёсткие, как к клеевому шву.
Где заказать: структурные сдвижные →Структурное стоит в ряду семи способов собрать фасад — рядом стоечно-ригельное, безрамное, модульное. Если сравниваете не виды вклейки, а способы остекления целиком — есть подробный разбор всех видов фасадного остекления.
