Остекление фахверковых домов

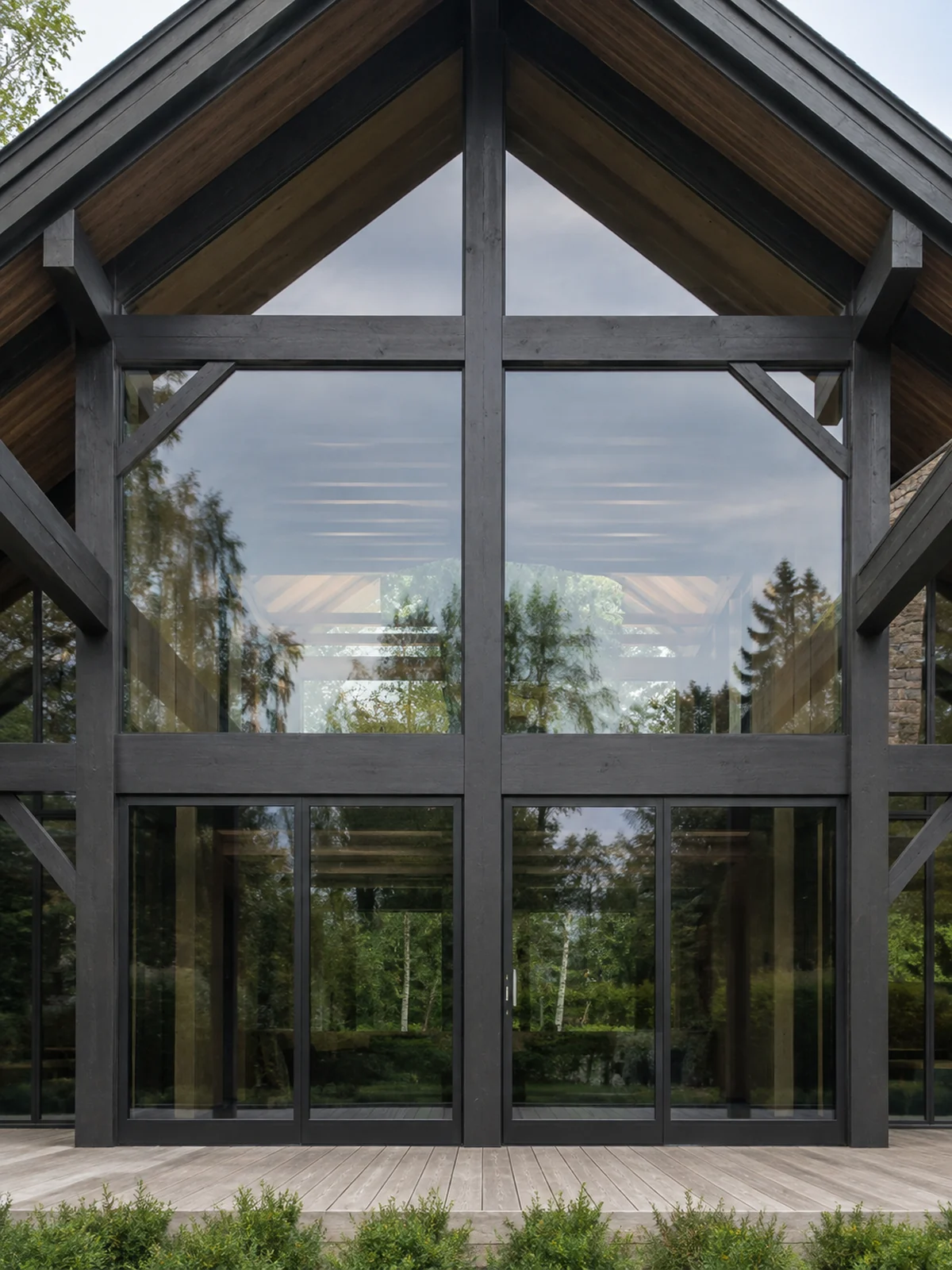

В фахверковом доме несущий каркас — часть архитектуры: стойки и ригели видны и снаружи, и изнутри, а остекление заполняет ячейки между ними. Отсюда всё остальное: размер поля задаёт не пожелание, а шаг каркаса, конструкция примыкает к дереву с двух сторон, и узел этого примыкания всё время на виду.
Алексей Валерьевич Толмачёв
Генеральный директор Infacade · более 20 лет в светопрозрачных конструкциях
Каркас работает рамой
В фахверковом доме стеклопакеты монтируются непосредственно в несущий деревянный каркас, и он сам выполняет функцию рамы. Привычной оконной коробки в поле нет: стекло держится в выборке бруса, а видимая линия вокруг стекла — это дерево каркаса, а не профиль. Отсюда и характерный вид фахверка изнутри и снаружи.
Такое устройство повышает требования к точности. Выборка в брусе делается по проекту, а швы между стеклопакетом и каркасом тщательно обрабатываются герметиком: узел работает и на герметичность, и на компенсацию движения дерева. Небрежность здесь видна сразу, потому что шов ничем не закрыт.
Стекло применяется закалённое или многослойное. В фахверке поля обычно крупные и часто доходят до пола, так что безопасное заполнение здесь такая же норма, как в панорамном остеклении.
Каркас задаёт правила
Ячейка между стойками и ригелями — готовый габарит проёма. Увеличить поле можно только меняя каркас, а это уже вопрос к конструктиву дома, а не к остеклению.
Конструкция стыкуется с деревом и снаружи, и изнутри. Узел виден с обеих сторон, поэтому к аккуратности здесь требования выше, чем в стене под отделку.
Усадка и сезонные подвижки те же, что в срубе или клеёном брусе: узел проектируется с запасом на движение, иначе стекло примет нагрузку на себя.
Рама конструкции соседствует с деревом каркаса, поэтому материал и цвет профиля выбираются по дереву — иначе в ячейке читаются две разные линии.
Подходящие конструкции
Ограничение задаёт каркас и подготовка узла, а не тип конструкции: в ячейку идёт и окно, и глухое поле, и стоечно-ригельная плоскость.
Деревянные и дерево-алюминиевые — по материалу каркаса; алюминиевые, когда нужна узкая рама. Направление — «Окна и двери».
Самый частый случай в крупных ячейках: без створки поле держит больший габарит и меньше спорит с каркасом.
Когда ячейка большая и делится дальше: фасадная система внутри ячейки повторяет ритм каркаса.
Четыре варианта монтажа
Вариантов монтажа в каркас несколько, и различаются они выборкой в брусе и способом фиксации. Первый: П-образная выборка в брусе, штапик ставится снизу снаружи. Второй отличается только фиксацией: стеклопакет держит штапик — изнутри или снаружи.
Третий вариант обходится без выборок вовсе: стандартный стеклопакет зажимается штапиком с двух сторон, изнутри и снаружи. Четвёртый — с Г-образной выборкой и без штапика: применяется структурный стеклопакет, который вклеивается, и снаружи остаётся стекло с герметизированным швом.
Выбор варианта — это одновременно и вид, и трудоёмкость. Чем меньше видимых накладок, тем аккуратнее должна быть выборка и тем ответственнее шов, поэтому решение принимается вместе с проектом каркаса, а не при монтаже.
