INF.372 — структурные окна и стеклянные ограждения двух домов в гольф-клубе «Пирогово»

Структурные окна и двери Bitri Avangarde, лиственница; ограждения на зажимном профиле Kinlong

Описание проекта

Задача. Два одинаковых одноэтажных дома стоят в гольф-клубе «Пирогово» у Пироговского водохранилища; это наш второй объект в клубе после INF.356. Дома собраны из клеёных панелей CLT, у каждого двускатная кровля и большая терраса под навесом на клеёных деревянных опорах. Проект дома — студии Ильи Самсонова: в задании архитектор просил структурное остекление в деревянном профиле, а узлы примыкания поручил разработать производителю. Вторая часть работы — стеклянные ограждения террас обоих домов, их вели отдельным проектом.

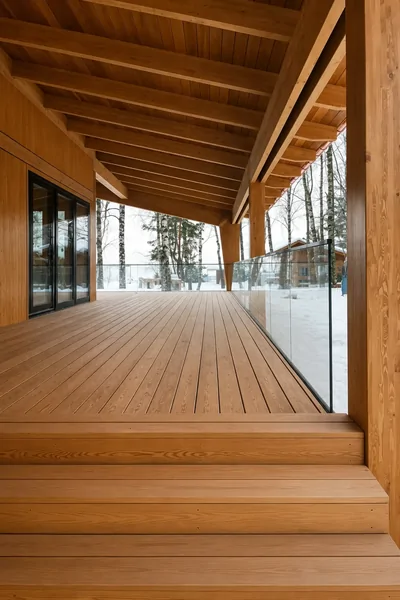

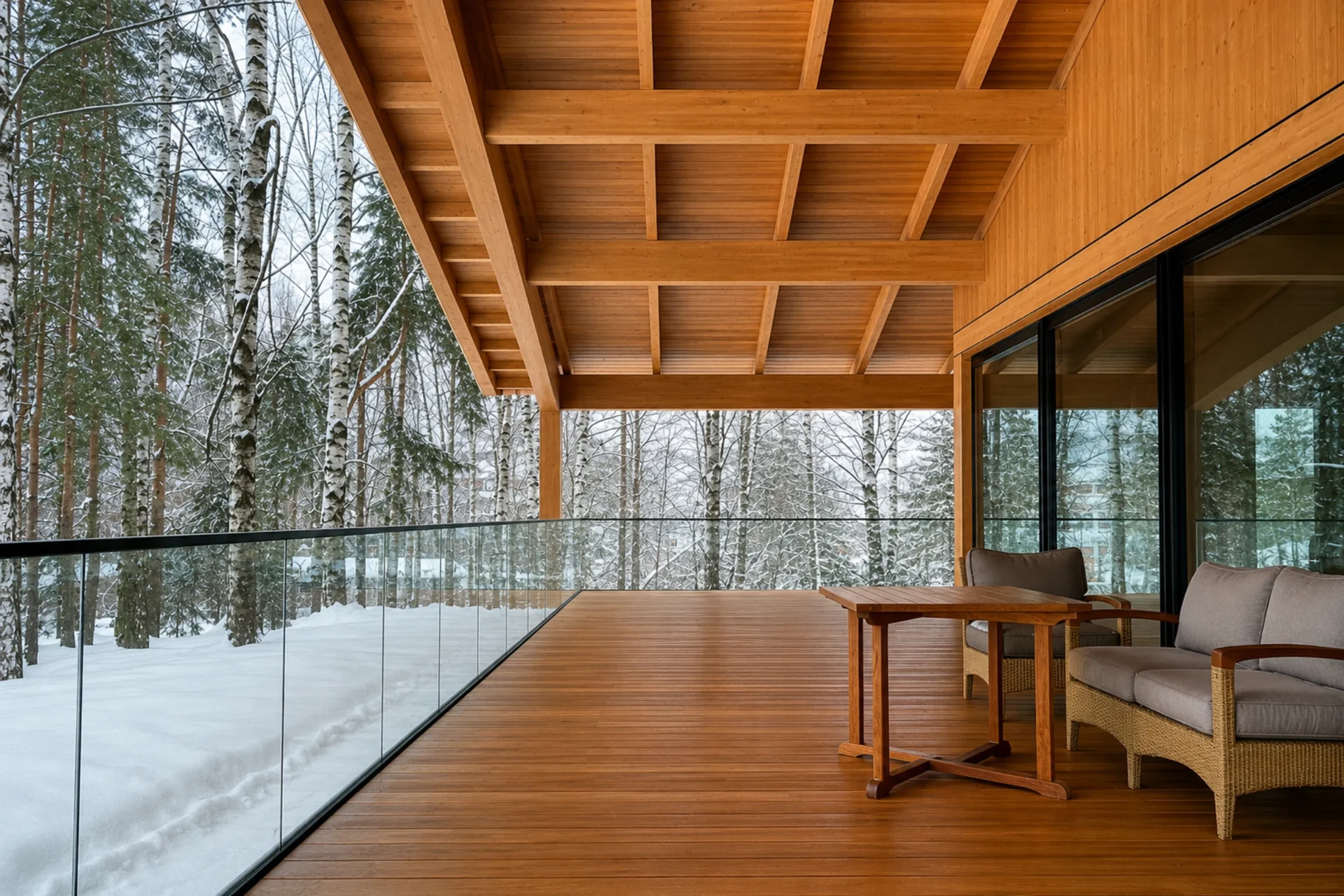

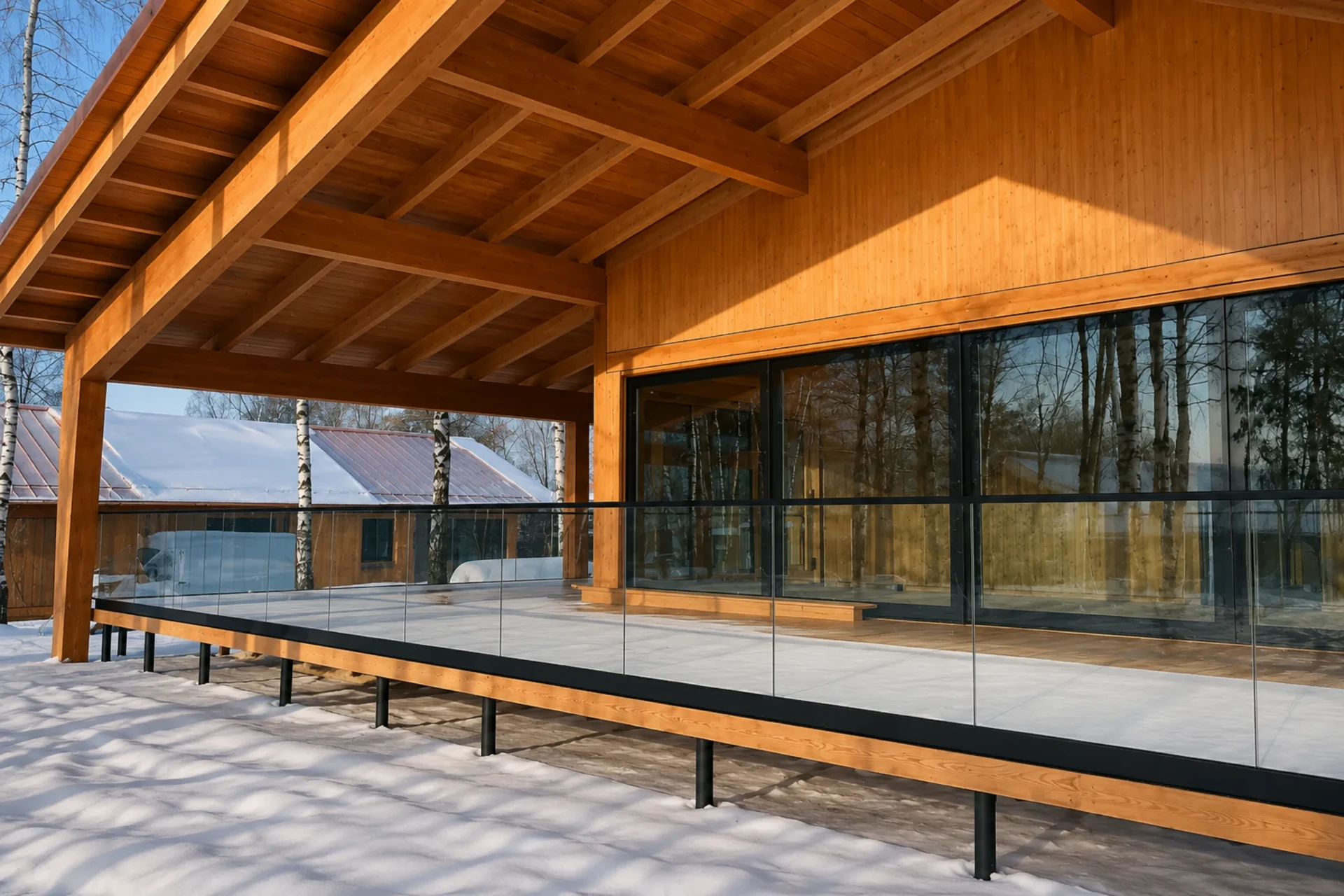

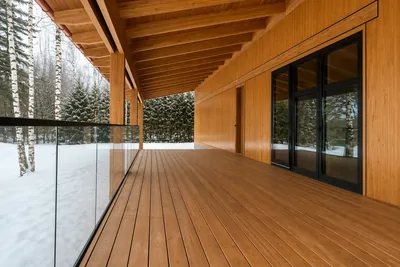

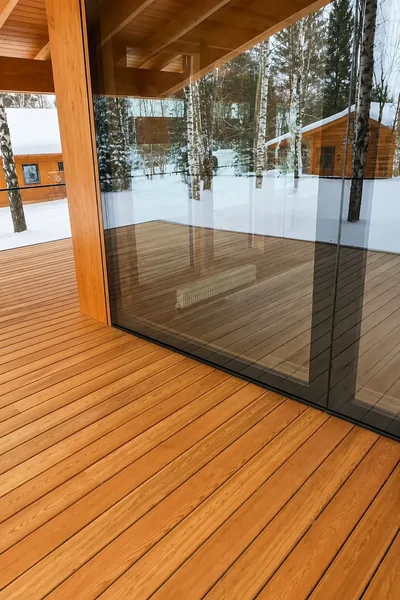

Решение. В каждом доме остеклено шесть проёмов — всего 12 конструкций, 108,9 м², самая большая из них — глухое окно 8880 × 2500 мм из четырёх полей. Окна — дерево-алюминиевые Bitri Avangarde в структурном исполнении: брус из лиственницы под составами Remmers NaturEffect, которые оставляют текстуру дерева видимой, снаружи — чёрные алюминиевые накладки. Стеклопакеты ступенчатые, двухкамерные, энергосберегающие, все стёкла закалённые; выступ пакета окрашен, а вокруг открывающихся створок по раме идёт ещё полоса стекла, окрашенная в чёрный, поэтому снаружи видны только стекло и швы. Открываются только откидные створки (в больших окнах это верхние фрамуги) и дверь системы Graz; петли везде скрытые, на двери — Simonswerk. Ограждения террас — 54 стекла высотой 1100 мм, 64,5 м на два дома, без стоек, в зажимном профиле Kinlong с чёрным поручнем. Стекло ограждения — триплекс из двух закалённых осветлённых стёкол Crystalvision по 8 мм: торцы белые, без зелёного оттенка, а при разрушении стекло остаётся на плёнке.

Как монтировали. Окна ставили в плоскости стены; для типовых узлов примыкания в рабочей документации на 37 листов посчитаны температурные поля. Рамы заказали на заводе без стеклопакетов: пакеты вклеивали на объекте, для подъёма в работы заложили вакуумный манипулятор. Перед монтажом ограждений сделали геодезическую съёмку. Профиль крепили винтами М10 с шагом 250 мм, около 260 точек, на юстировочных шайбах и паронитовых прокладках, выставляя его в плане и по горизонту. Высота профиля 120 мм позволяет подвести настил к его торцу и загерметизировать стык.
