Bitri Berlin

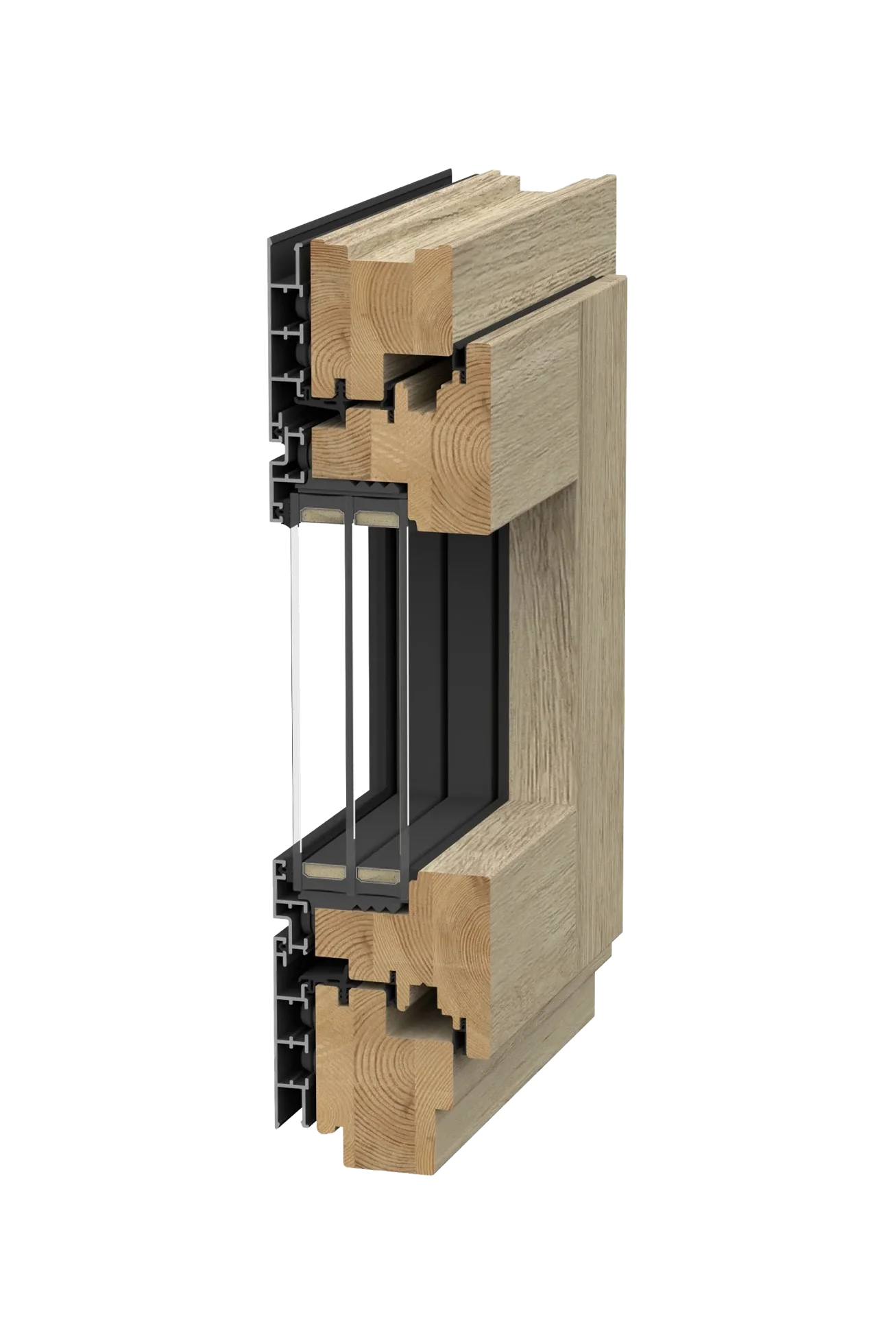

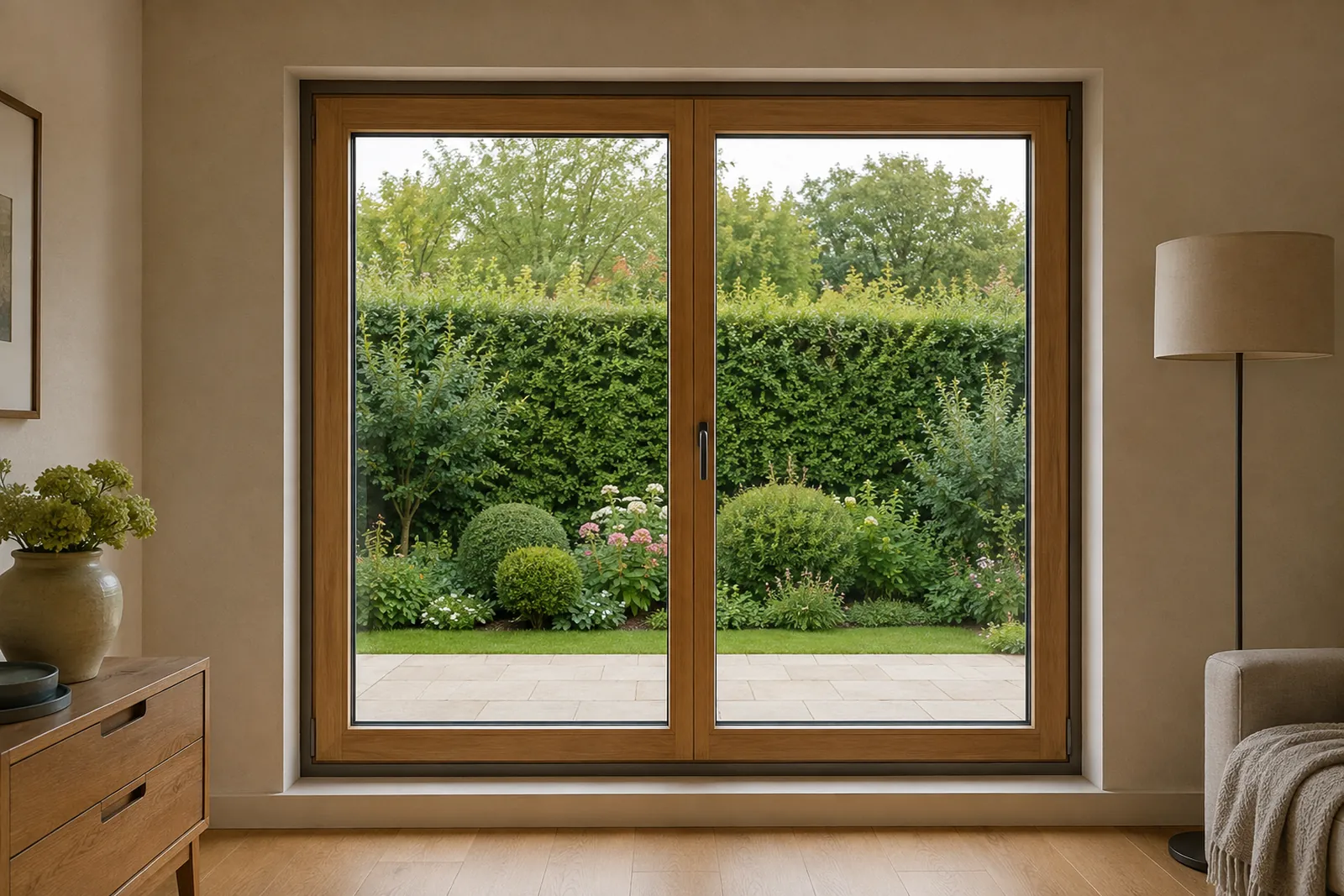

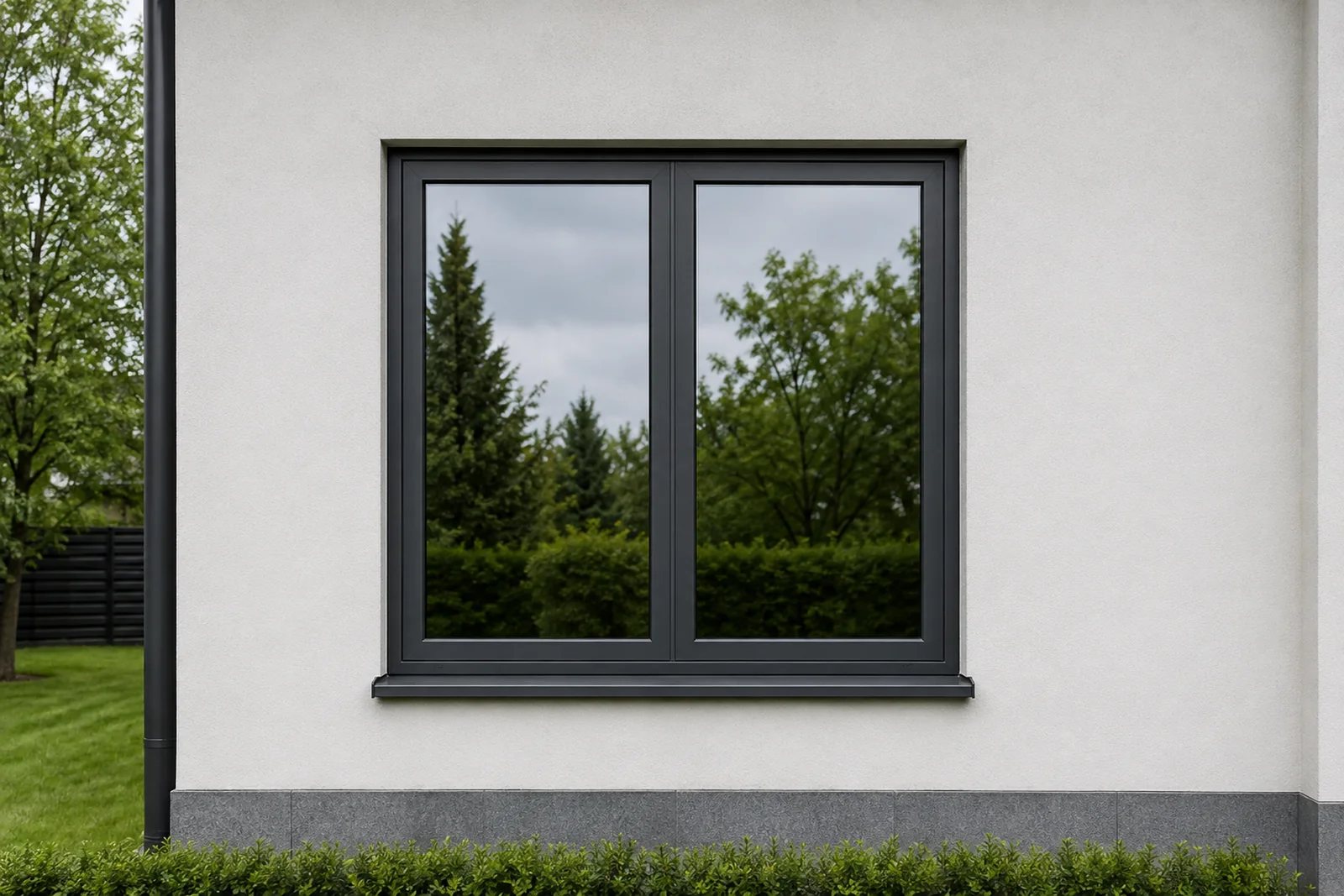

Поворотные и поворотно-откидные створки: несущий контур из клеёной древесины, снаружи алюминиевые накладки. Погоду и обновление покрытия берёт на себя металл, а в комнате остаётся дерево — порода и профиль переплёта по проекту.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

Технические характеристики

Значения по системе, источник указан под таблицей.

Заводской каталог БиТри, серия «Берлин»; габариты и вес створки — официальные каталоги фурнитуры Roto NT для деревянных окон и Roto NX Power Hinge (сертификат QM 328, EN 13126-8)

Основная фурнитура — Roto NT (петля Е5); возможна комплектация Roto NX Power Hinge. Уплотнители Deventer, алюминиевые водоотводный борт и порог — Gutmann. Прямой фальц наплава алюминиевого профиля с уменьшенным расстоянием до стекла. Размеры даны по фальцу створки; наружный размер створки больше на два наплава (наплав 18 мм). Power Hinge ограничивает ширину откидывания 80 мм. В противовзломном исполнении на Roto NT: WK1 (RC1) — ширина 400–1400 мм, высота 280–2400 мм; WK2 (RC2) — ширина 490–1300 мм, высота 600–2400 мм. Для арочных створок: ширина 400–1300 мм, высота 500–1900 мм. В монтажную глубину входит клеёный брус 62 мм. Уплотнители — Deventer. Конкретный материал завод не указывает: Deventer выпускает профили из TPE, EPDM, вспененного TPS, силикона и мягкого ПВХ. Число контуров — по заводскому разрезу узла: счёт вёлся по зазору между рамой и створкой, уплотнения остекления не учитывались.

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
