Зенитные фонари

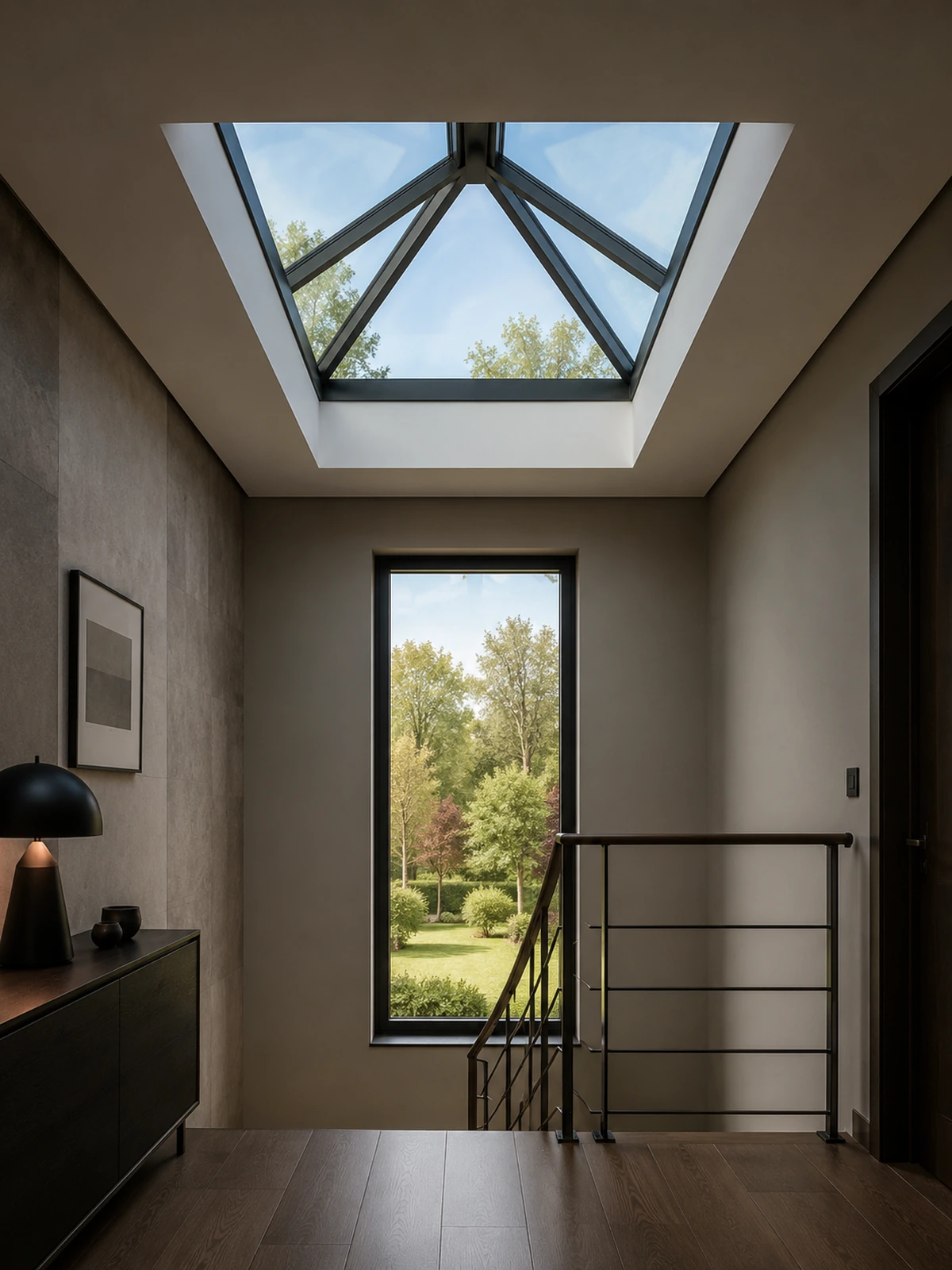

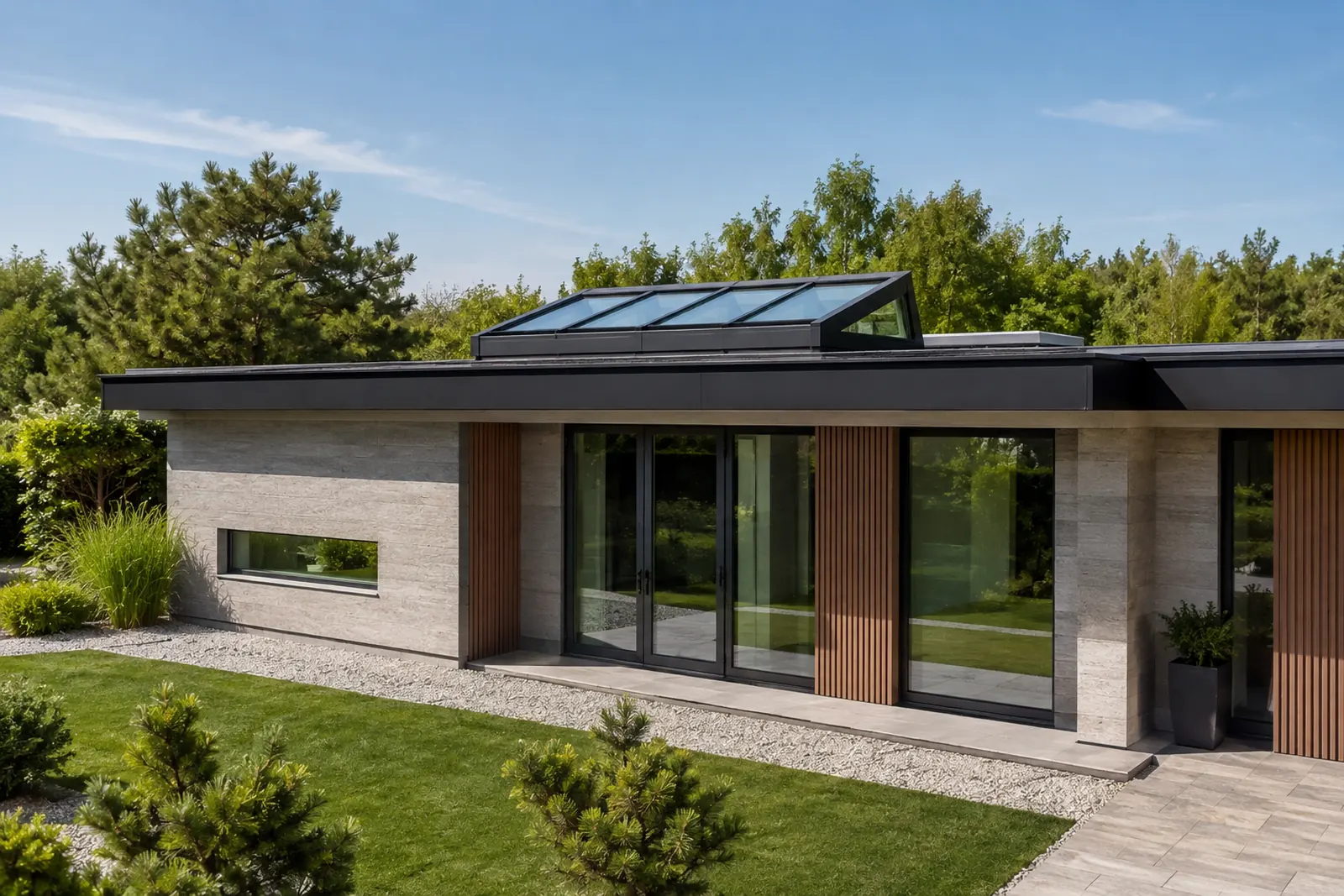

Зенитный фонарь — светопрозрачная вставка в глухую кровлю: свет приходит сверху туда, где окно поставить некуда. Над лестницей, в середине большого этажа, над холлом, коридором или ванной. Форма, уклон и узел примыкания к кровле считаются под объект; проектируем, изготавливаем на заводах-партнёрах и монтируем сами.
Формы фонаря

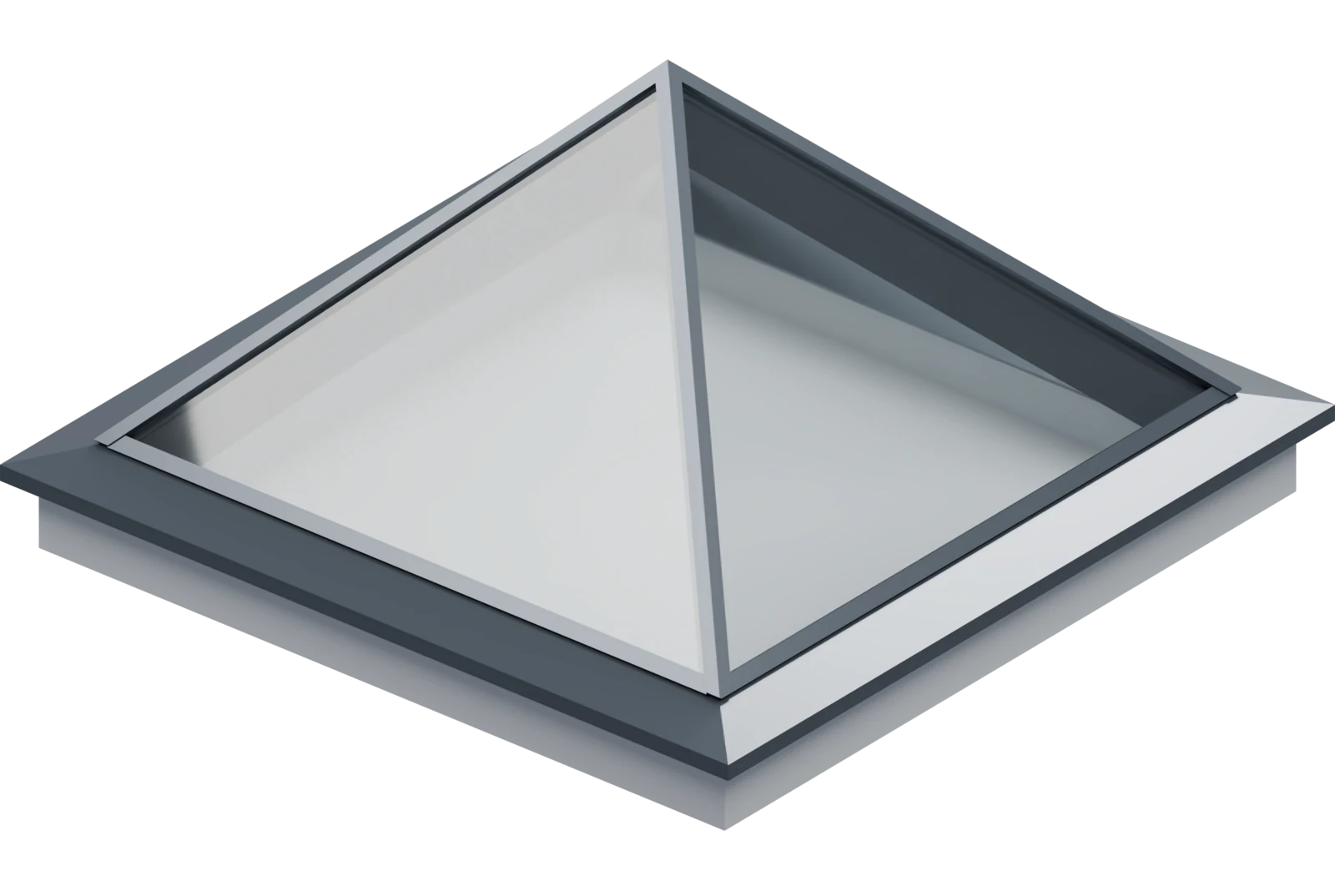

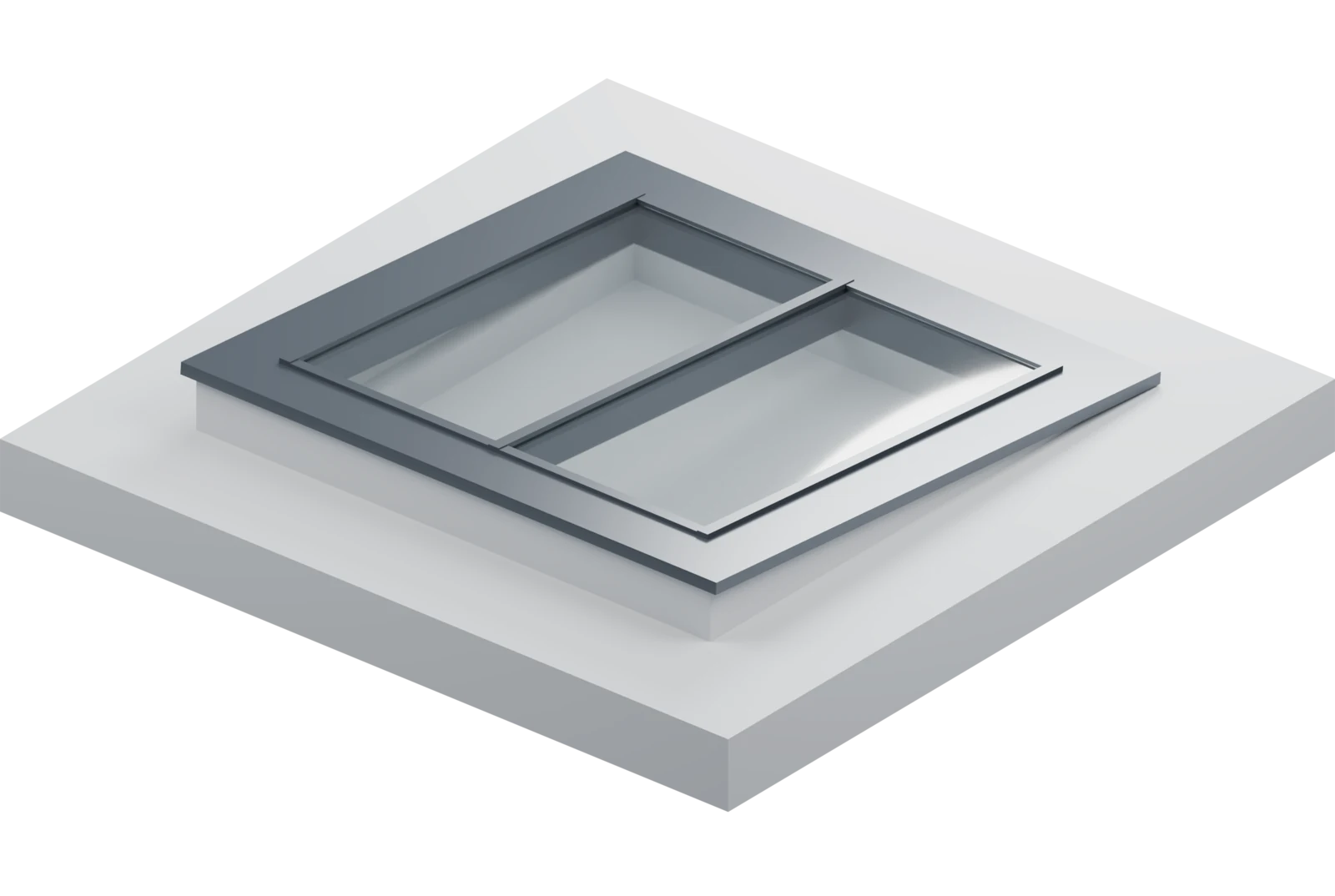

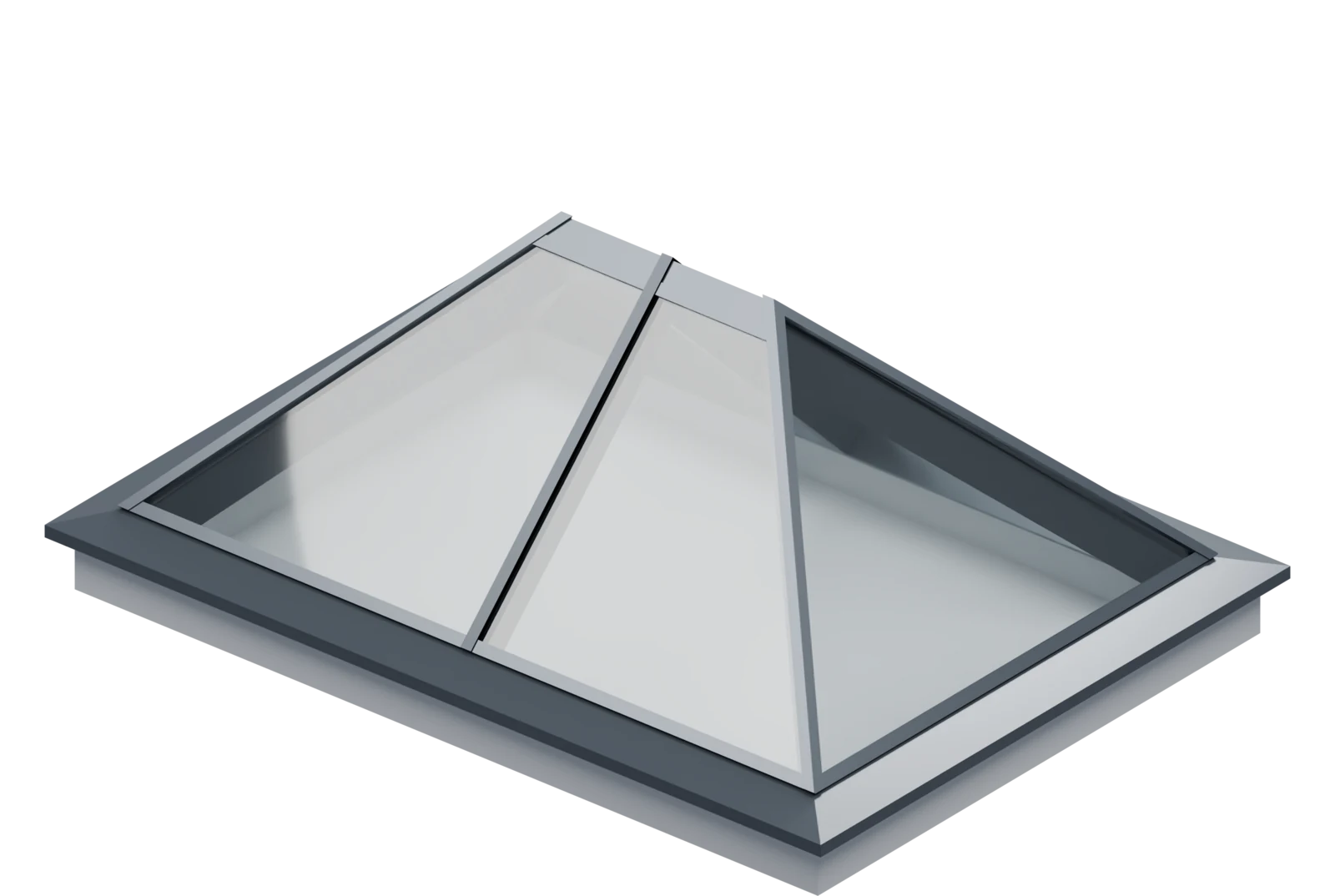

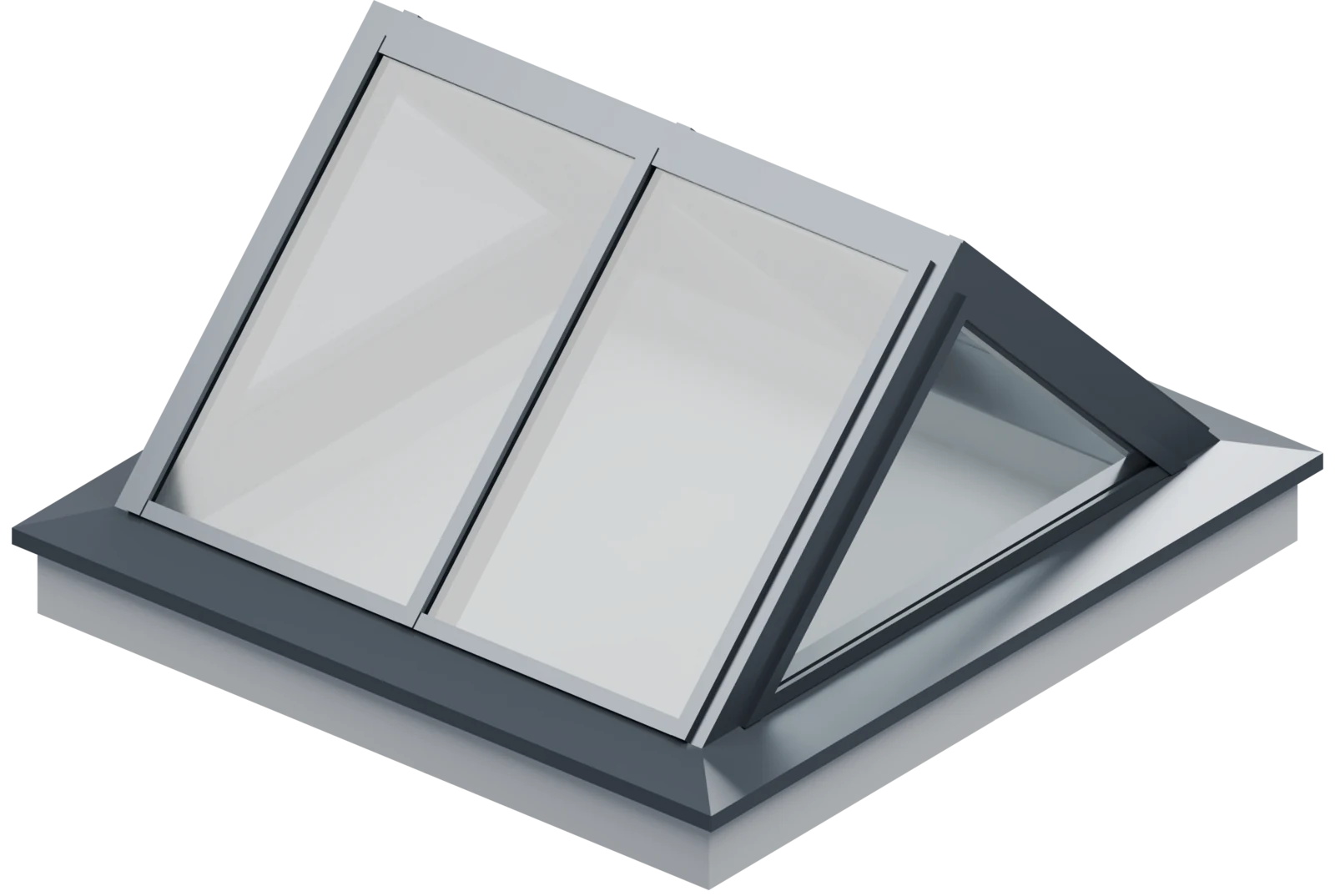

Форму фонаря почти никто не называет словами, зато узнаёт на картинке сразу. Мы делаем четыре: плоский, двускатный, четырёхскатный и нестандартную геометрию по проекту. Купол и световую ленту тоже делаем, но в исполнении для частного дома — для склада или цеха такое решение избыточно. На каждом кадре изделие показано в одном масштабе — высоту форм можно сравнивать прямо по карточкам.
Как это устроено и чем ограничено
Только триплекс: при разрушении стекло остаётся на плёнке и вниз не падает. Над головой другого варианта не предлагаем — ни в фонаре, ни в кровле.

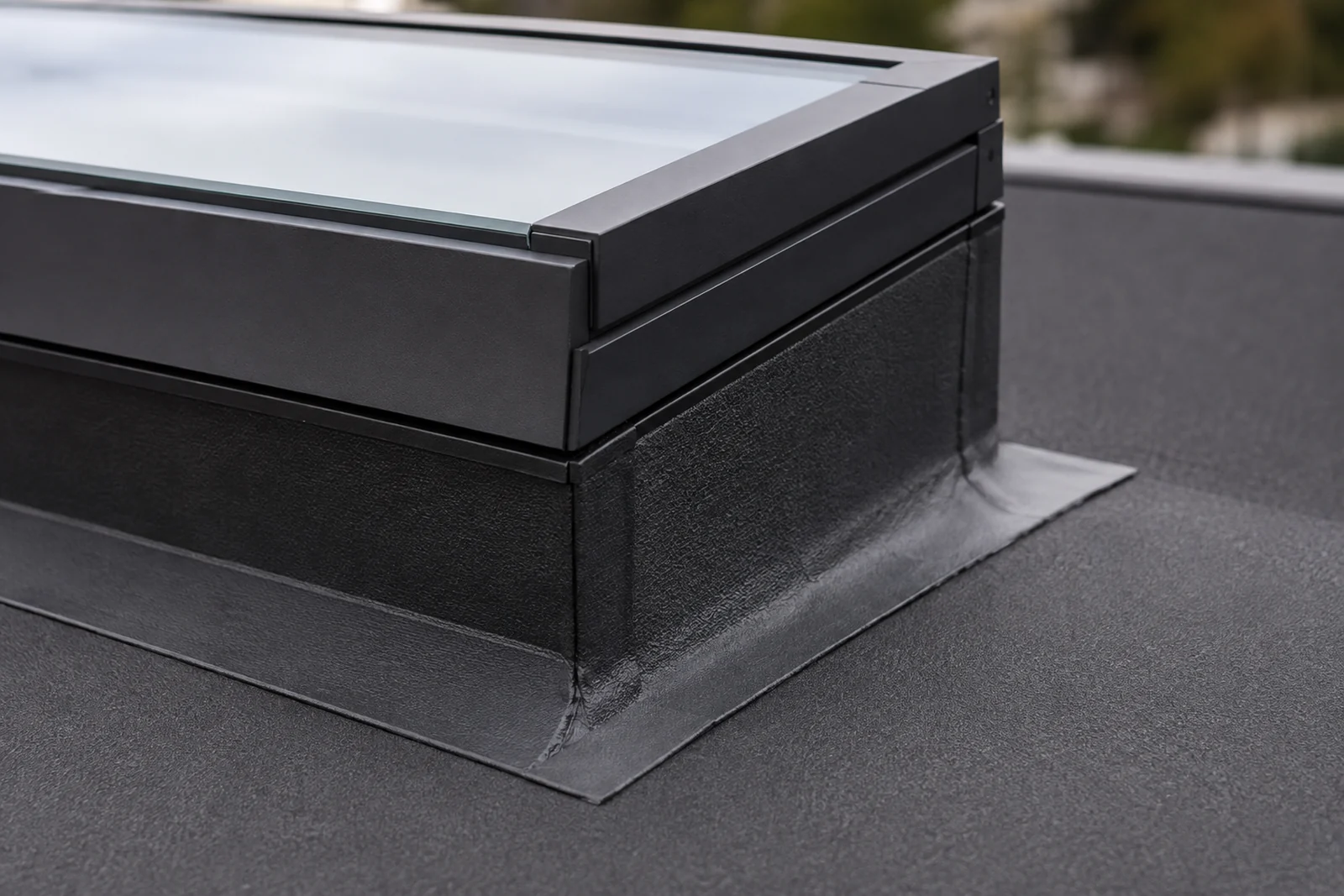

Самое ответственное место конструкции: фонарь стоит в кровельном пироге, и герметизация контура считается вместе с кровельщиком. Именно здесь протекает у тех, кто ставит фонарь как «окно в крыше». Плоского фонаря без уклона не бывает — уклон и дренаж закладываются проектом.
Фонарь стоит в самой тёплой и влажной точке помещения: тёплый воздух поднимается вверх и приходит к стеклу. Поэтому тёплый контур и правильный узел здесь важнее, чем на вертикальном остеклении.
Прямое солнце сверху греет сильнее бокового: солнцезащитное стекло, открывающаяся створка или люк, при необходимости с электроприводом. Проветривание через фонарь работает лучше бокового — тёплый воздух уходит сам.
Фонарь, кровля и мансардное окно
Зенитный фонарь — вставка в глухую кровлю: помещение перекрыто как обычно, а свет приходит сверху через фонарь. Светопрозрачная кровля — наоборот, плоскость перекрывает помещение целиком и заменяет крышу. Мансардное окно — заводское изделие в скатную кровлю, массовый продукт: мы этим не занимаемся, и если задача именно в нём, мы не подойдём.
Поставить фонарь на готовый дом можно, когда есть доступ к кровле сверху и понятно, на что опирается проём: узел примыкания вскрывается до кровельного пирога, поэтому работу планируют в сухой сезон. Форму, уклон и габарит считаем после обследования — по кровле, а не по каталогу.
Рядом по разделу
Из чего собран узел примыкания к основанию
Зенитный фонарь чаще всего врезают в уже готовую кровлю — узел примыкания оказывается единственным местом, где новая конструкция встречается со старой крышей дома, и все слои герметизации и утепления должны точно состыковаться с тем, что уже есть на крыше. Ниже — разбор узла по элементам, от стеклопакета до основания.
На уже готовой крыше нет права на ошибку: переделать примыкание — значит вскрывать кровлю повторно. Поэтому состав узла собирается из проверенных материалов независимо от того, куда именно фонарь встраивается.
