Светопрозрачные кровли

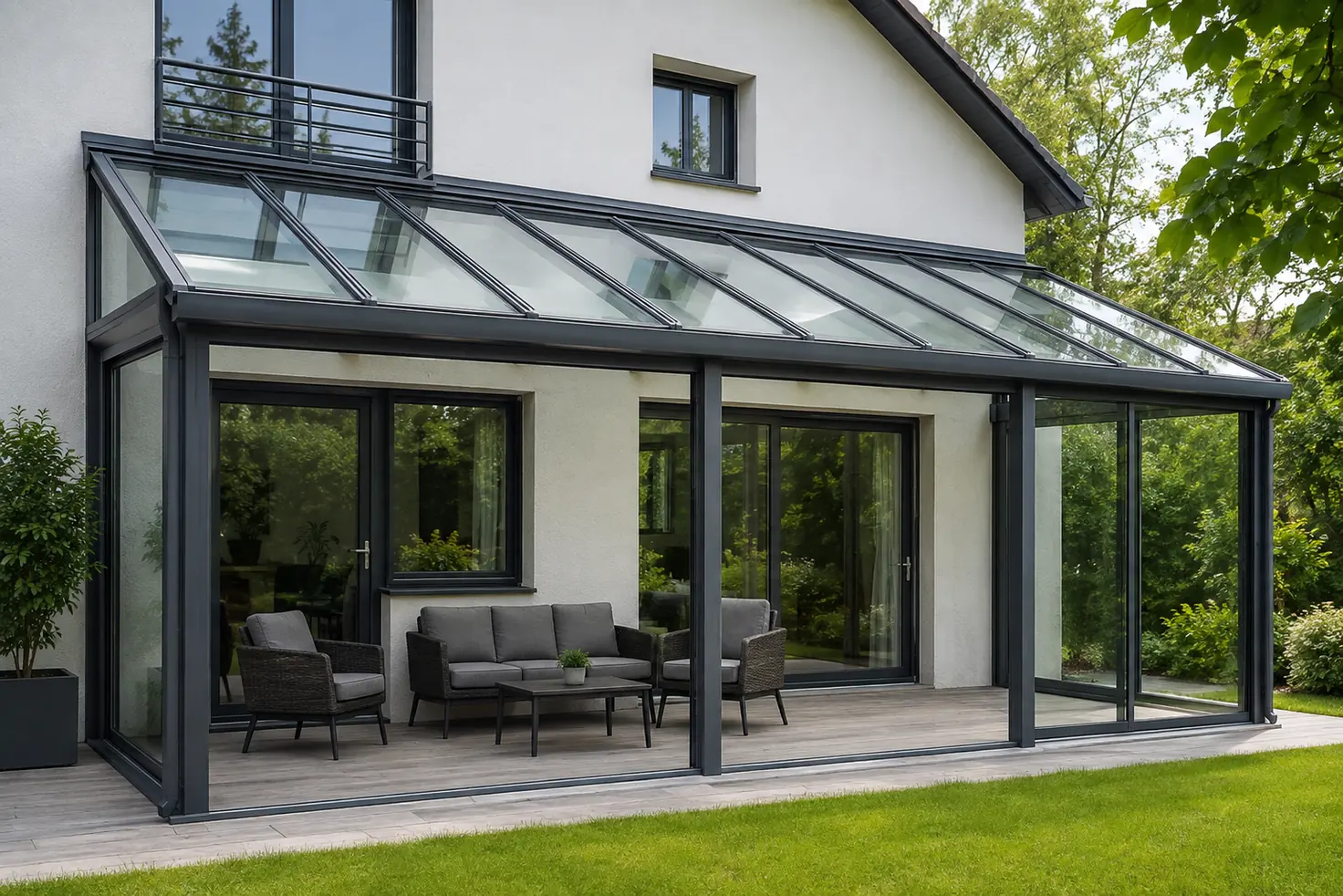

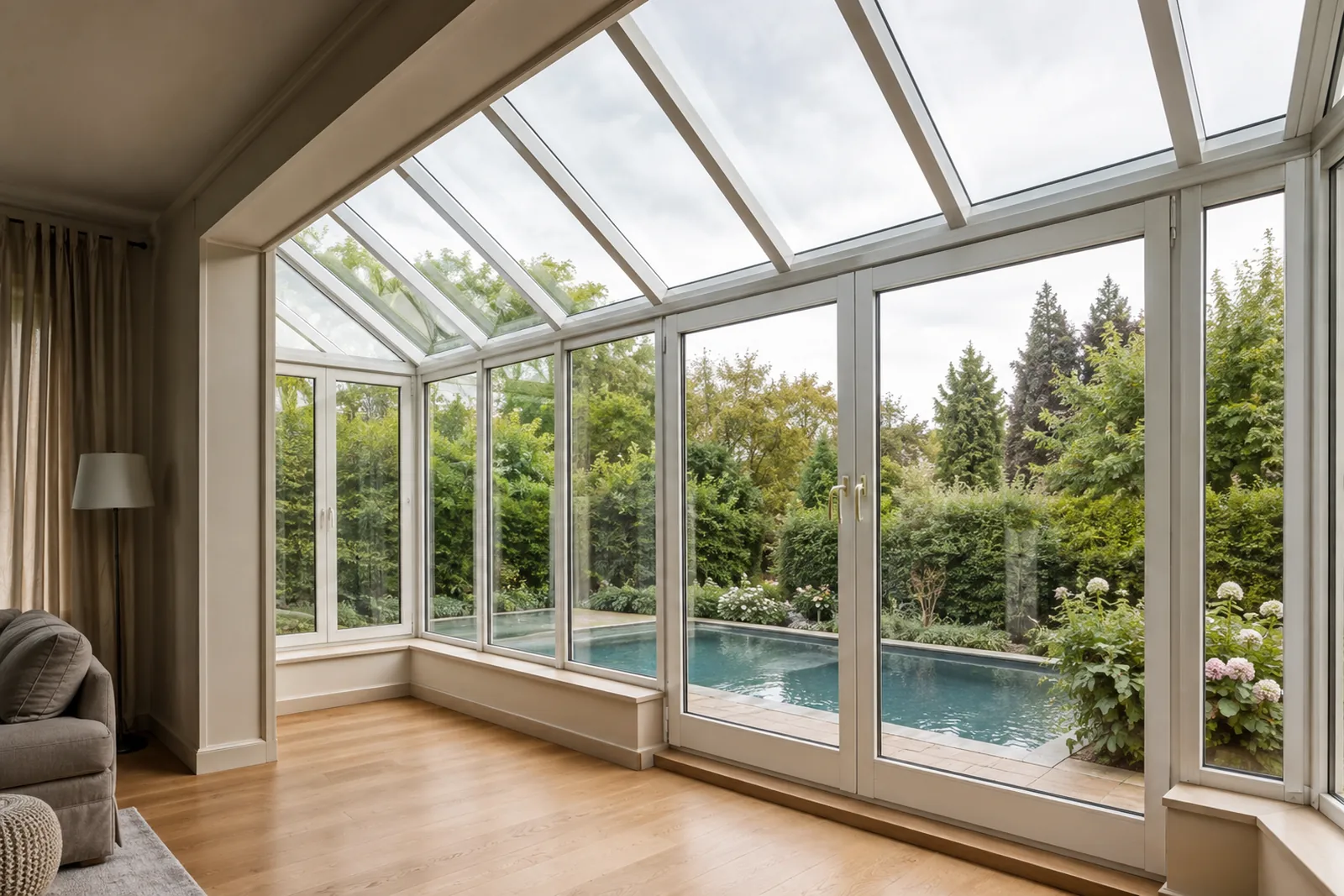

Стеклянная кровля наполняет террасу, зимний сад, бассейн или лестничное пространство естественным светом, сохраняя помещение защищённым от непогоды. Для её устройства используем те же стоечно-ригельные системы, что и для фасадов, но адаптируем узлы к наклонной конструкции, снеговым нагрузкам и отводу воды. Берём на себя весь цикл работ: проектирование, изготовление на заводах-партнёрах и монтаж.
Технические возможности систем
Светопрозрачная кровля может иметь практически любую форму, размеры и угол наклона. Материал каркаса, тип остекления, конфигурация несущей системы и узлы водоотведения подбираются индивидуально — с учётом архитектуры здания, назначения помещения, снеговых и ветровых нагрузок.
Светопрозрачная кровля проектируется как часть крыши здания и адаптируется к её геометрии. Остеклённый фрагмент может быть односкатным, двускатным, арочным или многогранным и интегрируется в основную кровлю дома.

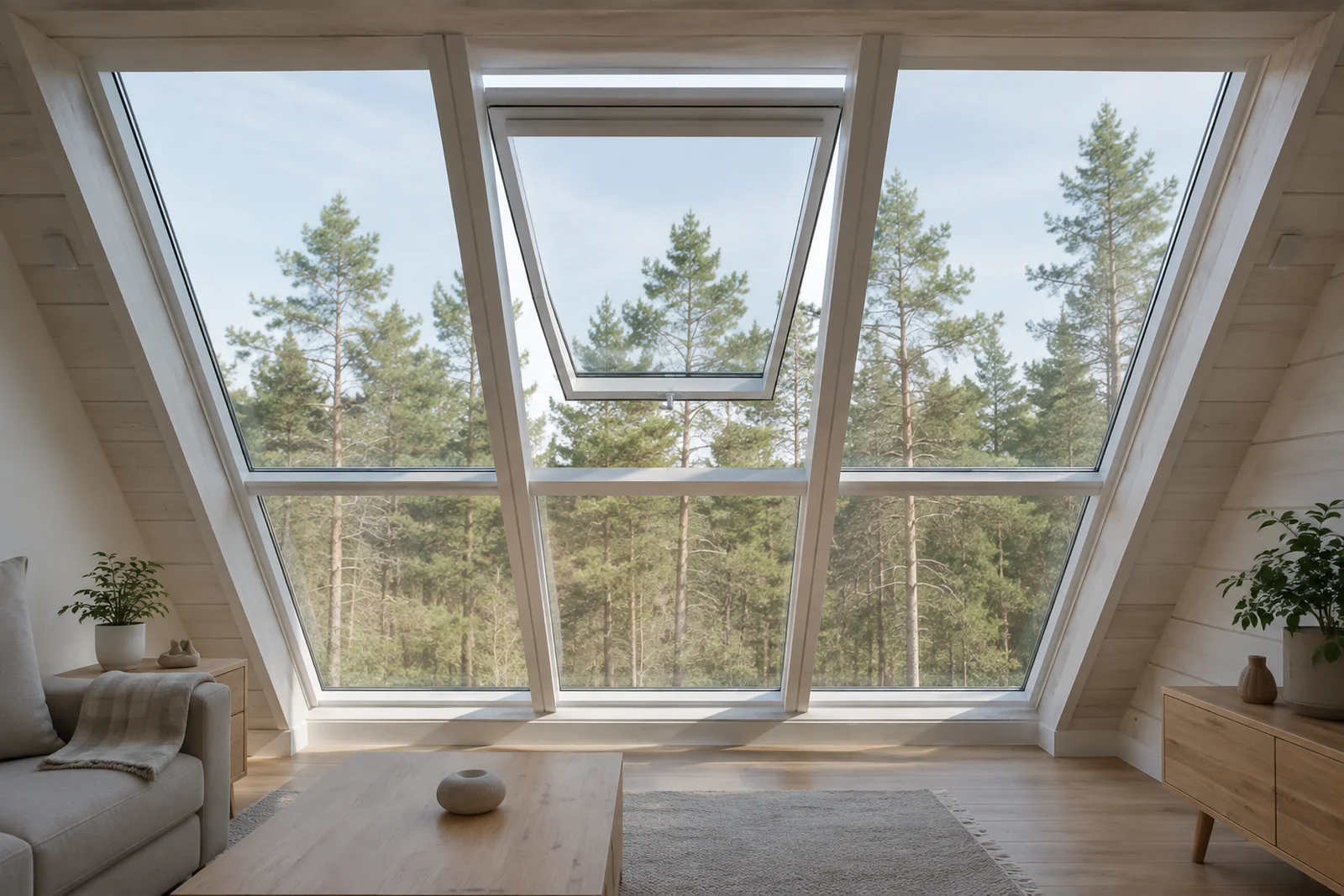

Форма кровлиЛюбой сложности Моллированные элементыВозможны Комбинация с вертикальным остеклениемВозможнаКаркас светопрозрачной кровли выполняется из алюминия, стали или клеёной древесины. Остекление, как правило, делают глухим, но при необходимости в конструкцию интегрируют открывающиеся фрамуги для проветривания.
КаркасАлюминий или клеёный брус Внешняя плоскостьСтруктурное исполнение Элементы открыванийФрамуги с автоматикойРазмеры светопрозрачной кровли и отдельных стеклянных секций определяются расчётом. Несущий каркас позволяет остеклять большие площади и широкие пролёты, сохраняя минимальное количество видимых профилей.
ГабаритыПо индивидуальному проекту Размеры сечений профилейПо индивидуальному расчёту Формат остекленияСтандартный или крупноформатныйТиповые конфигурации светопрозрачной кровли
Ниже представлены шесть распространённых конфигураций светопрозрачной кровли. Любую из них можно адаптировать к архитектуре и геометрии здания или разработать индивидуальную конструкцию другой формы и сложности.

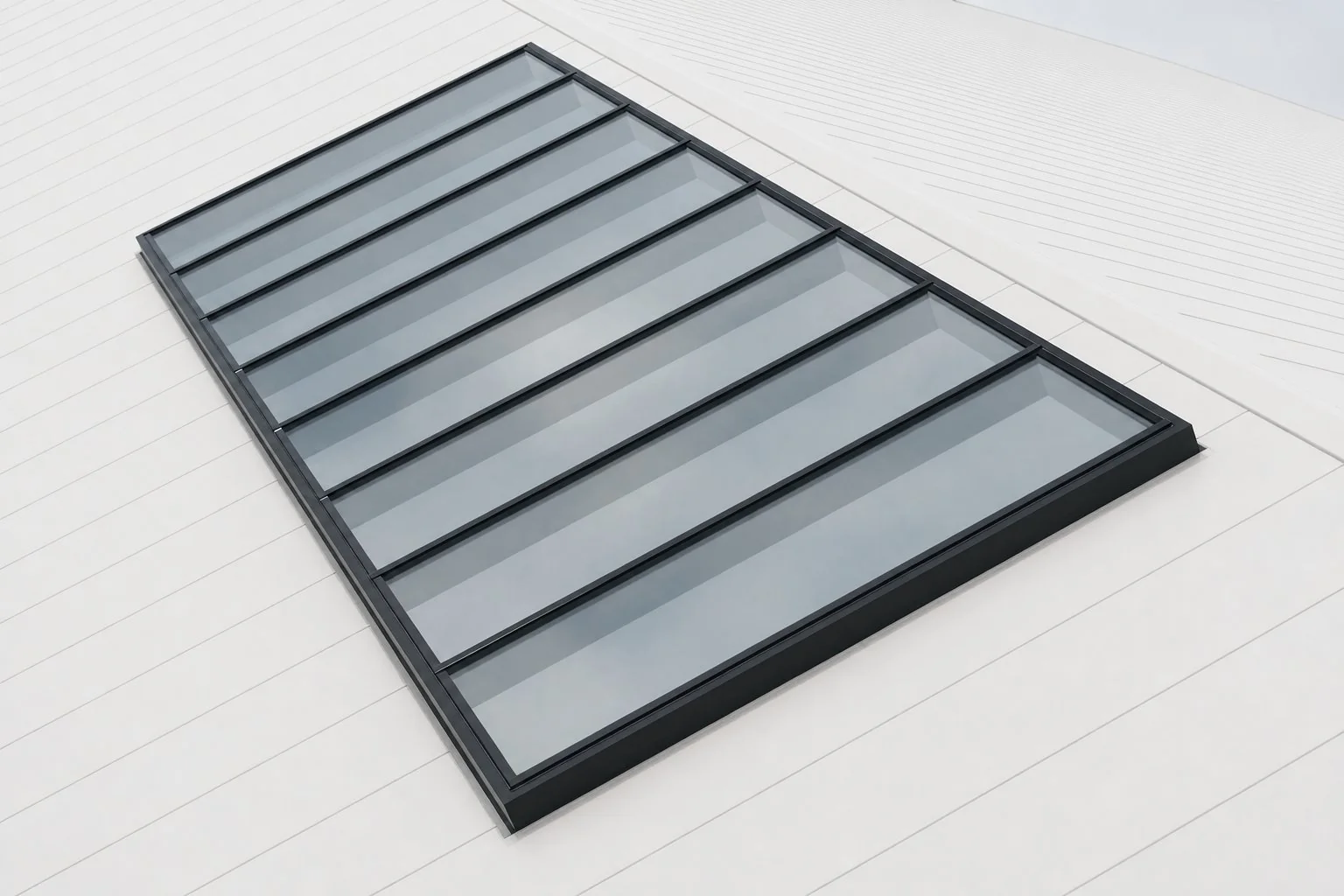

Наклонная плоскость, примыкающая к стене или скату основной кровли. Выглядит лаконично и подходит для современных домов с простой геометрией.
Материал каркасаКлеёный брус, алюминий СложностьНизкая

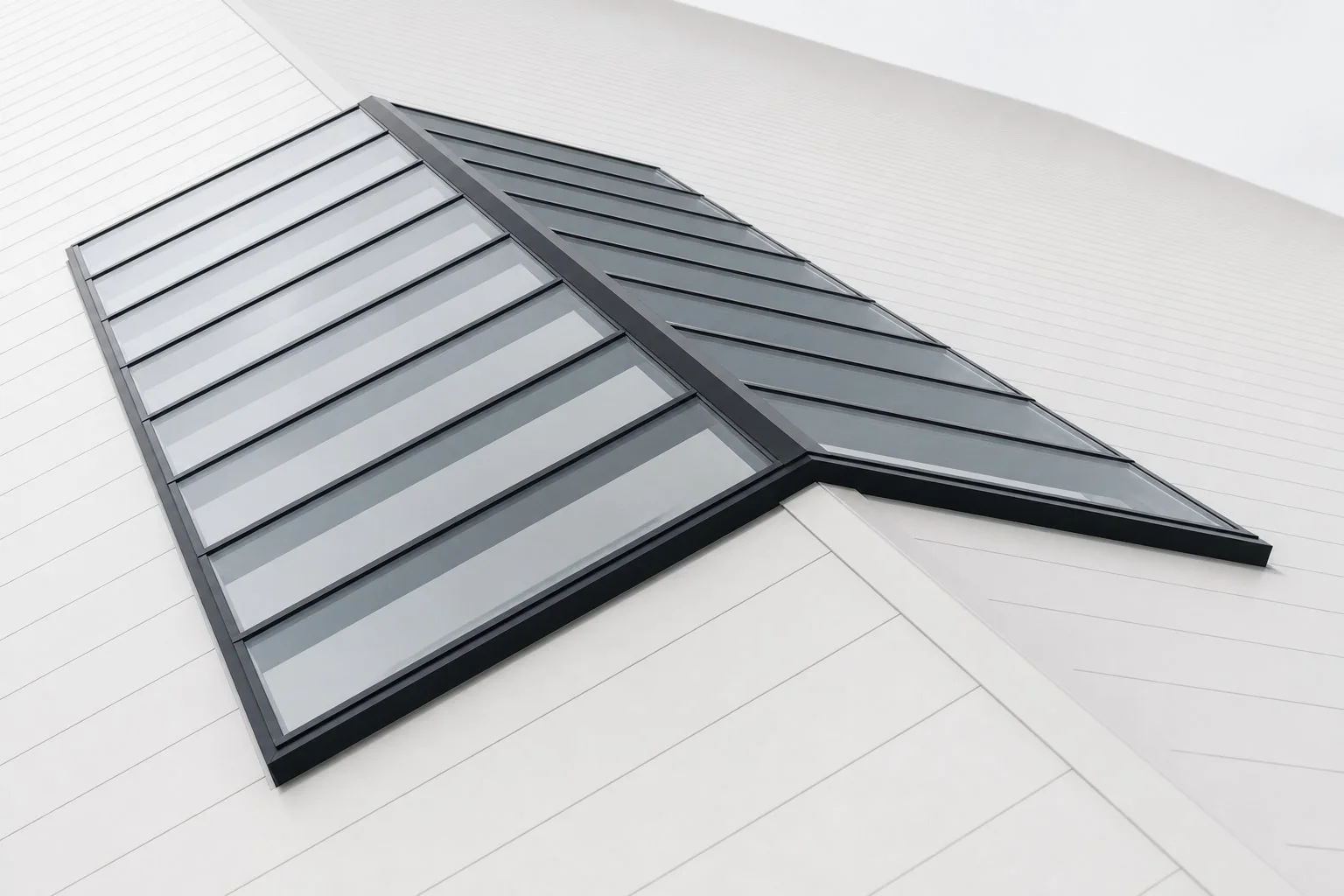

Две наклонные плоскости, соединённые по коньку. Повторяет силуэт классической крыши и органично вписывается в традиционную архитектуру.
Материал каркасаКлеёный брус, алюминий СложностьНизкая

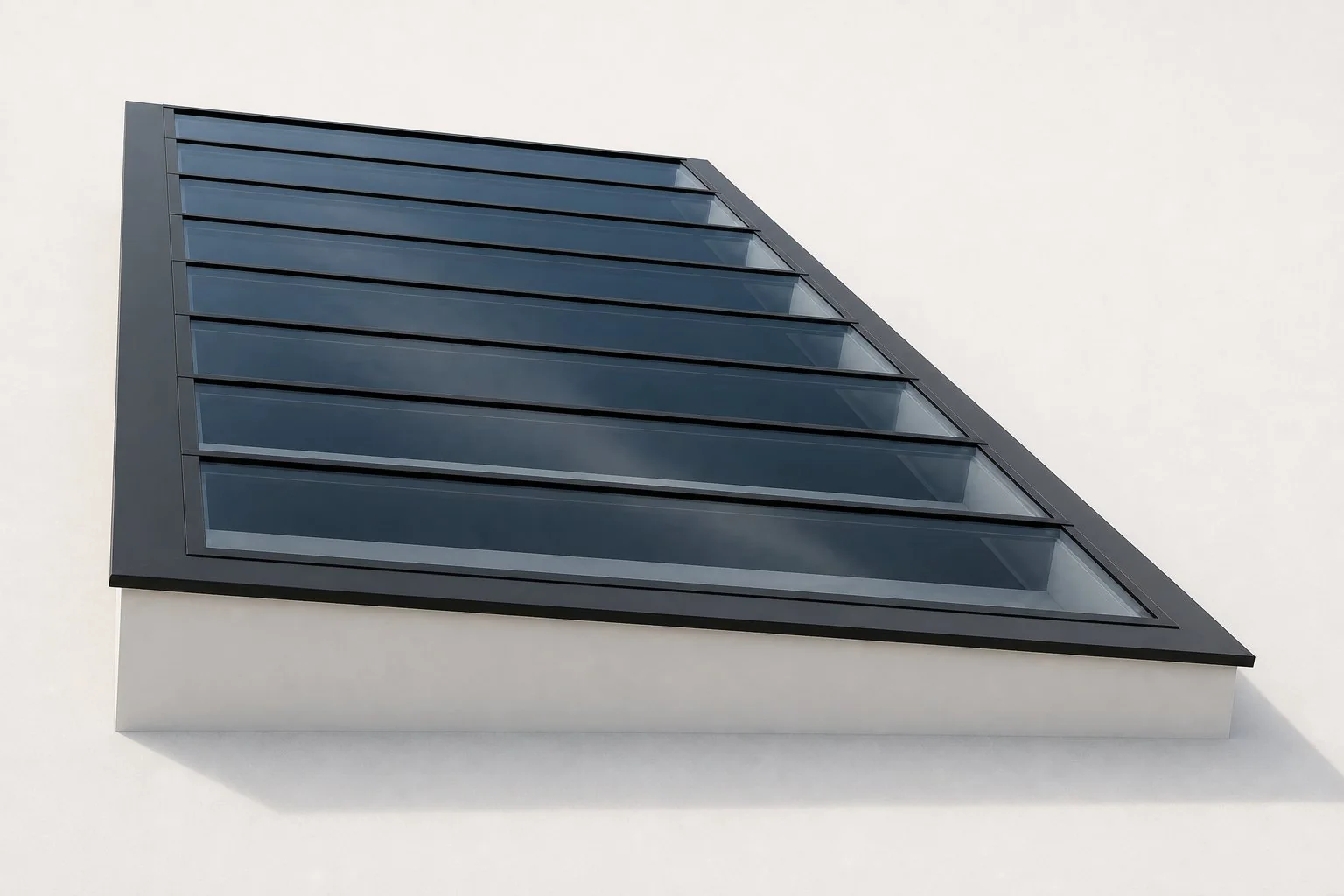

Визуально горизонтальный остеклённый фрагмент кровли с небольшим технологическим уклоном для отвода воды. Подходит для домов с плоской крышей и минималистичной архитектурой.
Материал каркасаКлеёный брус, алюминий СложностьСредняя

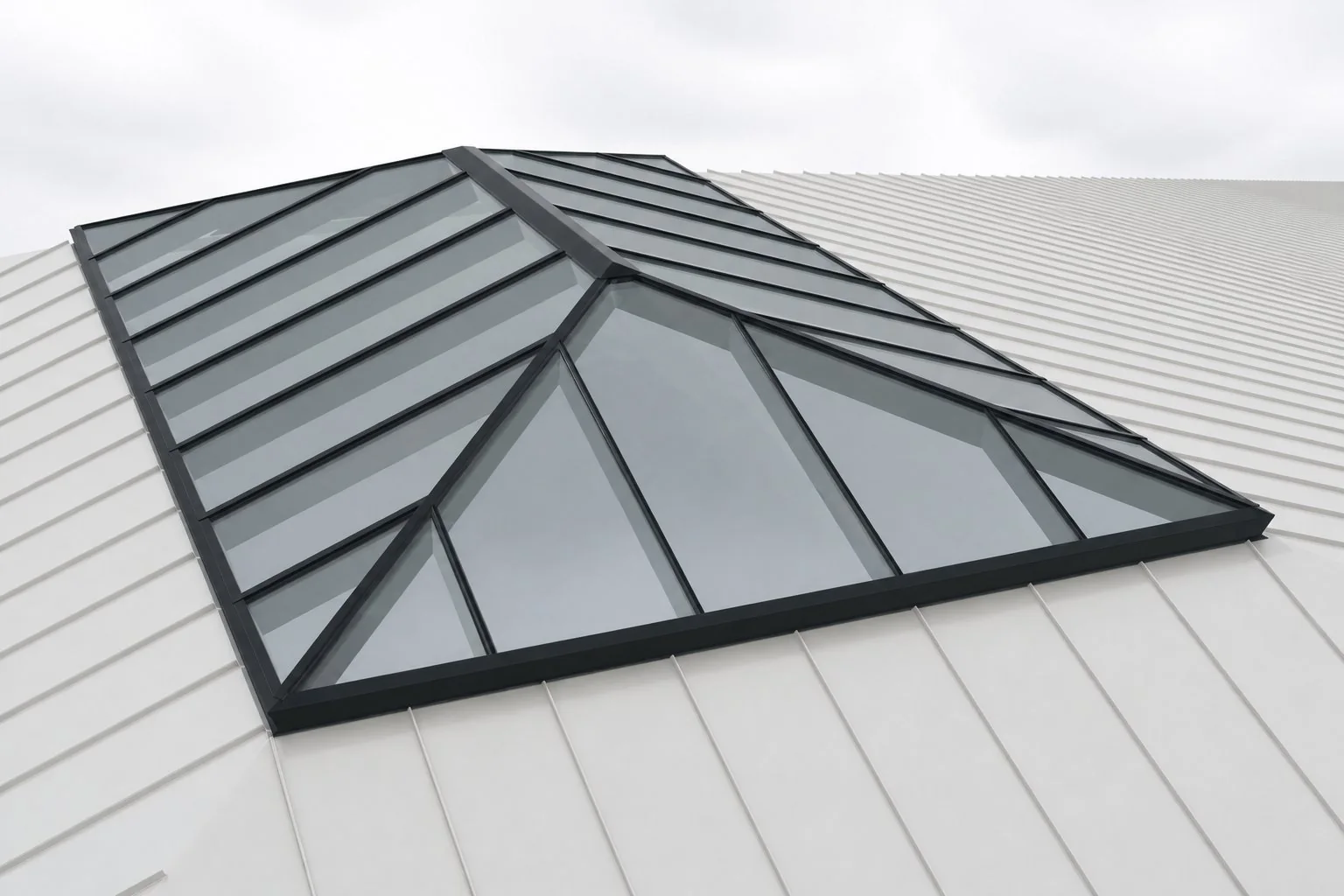

Четыре наклонные плоскости, сходящиеся в верхней точке или по короткому коньку. Создаёт выразительный объём и подходит для остекления крупных участков кровли.
Материал каркасаКлеёный брус, алюминий СложностьСредняя

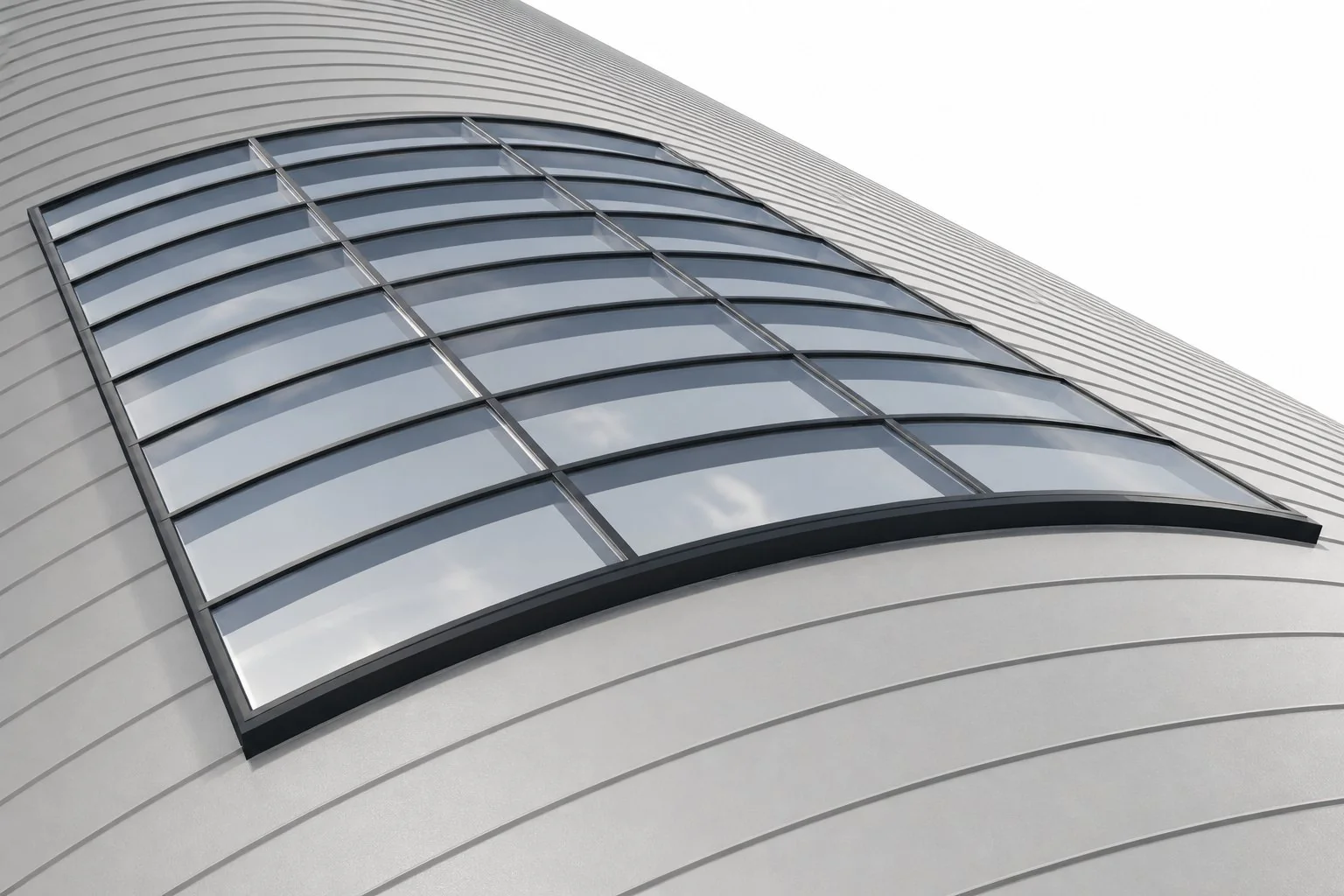

Кровля из гнутого стекла с плавной криволинейной поверхностью. Применяется там, где важно получить мягкую форму без резких изломов и подчеркнуть индивидуальную архитектуру здания.
Материал каркасаКлеёный брус, алюминий СложностьВысокая

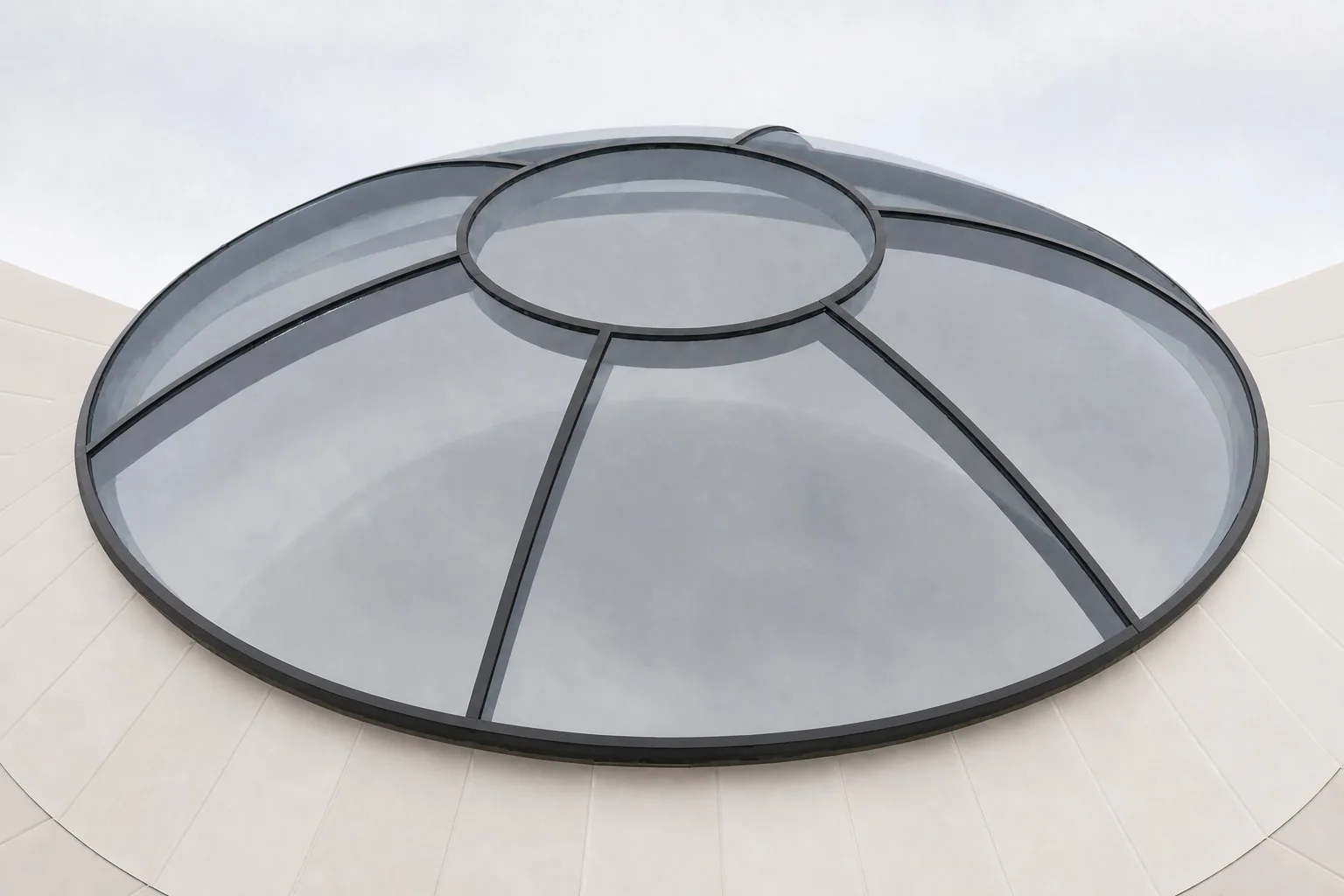

Объёмная конструкция полусферической или многогранной формы. Обычно становится архитектурным акцентом кровли и равномерно наполняет пространство верхним светом.
Материал каркасаКлеёный брус, алюминий СложностьВысокаяВсе представленные варианты светопрозрачных кровель рассчитаны на тёплое остекление. При необходимости любую конструкцию можно адаптировать под холодное исполнение — для неотапливаемых помещений.
Подбор профильной системы
Профильные системы
4 системы
Всё для комфорта и безопасности
Светопрозрачная кровля — это не только каркас и стеклопакеты. Для её безопасной эксплуатации необходимо правильно рассчитать нагрузки, предусмотреть отвод воды, герметичность примыканий, безопасное остекление и защиту помещения от перегрева.
Для светопрозрачной кровли применяются безопасные виды стекла, рассчитанные на эксплуатацию над людьми. Состав стеклопакета подбирается индивидуально с учётом конфигурации и условий эксплуатации кровли.
Виды безопасных стёкол:
- закалённое;
- многослойное;
- закалённое многослойное.
Толщина стёкол рассчитывается исходя из размеров секций, угла наклона кровли, схемы опирания, а также снеговых, ветровых и эксплуатационных нагрузок.
Через светопрозрачную кровлю в помещение поступает большое количество солнечной энергии. Чтобы избежать перегрева и сохранить комфортную температуру, характеристики остекления подбираются с учётом площади и ориентации кровли.
Решения для защиты от солнца:
- солнцезащитные стеклопакеты,
- мультифункциональное или тонированное стекло,
- внутренние или наружные системы затенения.
При большой площади остекления в помещениях рекомендуется предусмотреть вентиляцию или систему климат-контроля.
Светопрозрачная кровля постоянно подвергается воздействию дождя, снега и талой воды. Герметичность конструкции зависит от правильного устройства соединений, примыканий и системы водоотведения.
Способы защиты от протечек:
- кровля в структурном исполнении,
- система двойных парапетных крышек на коньке и по периметру конструкции,
- корректная организация системы вывода конденсата,
- корректная гидроизоляция периметра светопрозрачной конструкции.
Совместная работа этих решений обеспечивает герметичность светопрозрачной кровли в любое время года.
Реализуем проекты на базе системных решений ведущих производителей
Мы не производим профиль самостоятельно. Наша специализация — проектирование, изготовление и монтаж светопрозрачных конструкций на базе системных решений ведущих фабрик-производителей. В этом направлении работаем с теми, чьи стоечно-ригельные линейки есть в нашем каталоге.
Алюминий
1 система · структурное остекление, панорамный формат
Системы Schüco →
Дерево
1 система · структурное остекление, панорамный формат
Системы Bitri →
Алюминий
1 система · структурное остекление, панорамный формат
Системы Alutech →
Алюминий
1 система · структурное остекление, панорамный формат
Системы AGS →
Что спрашивают до того, как считать
Конструкции со схожим принципом остекления

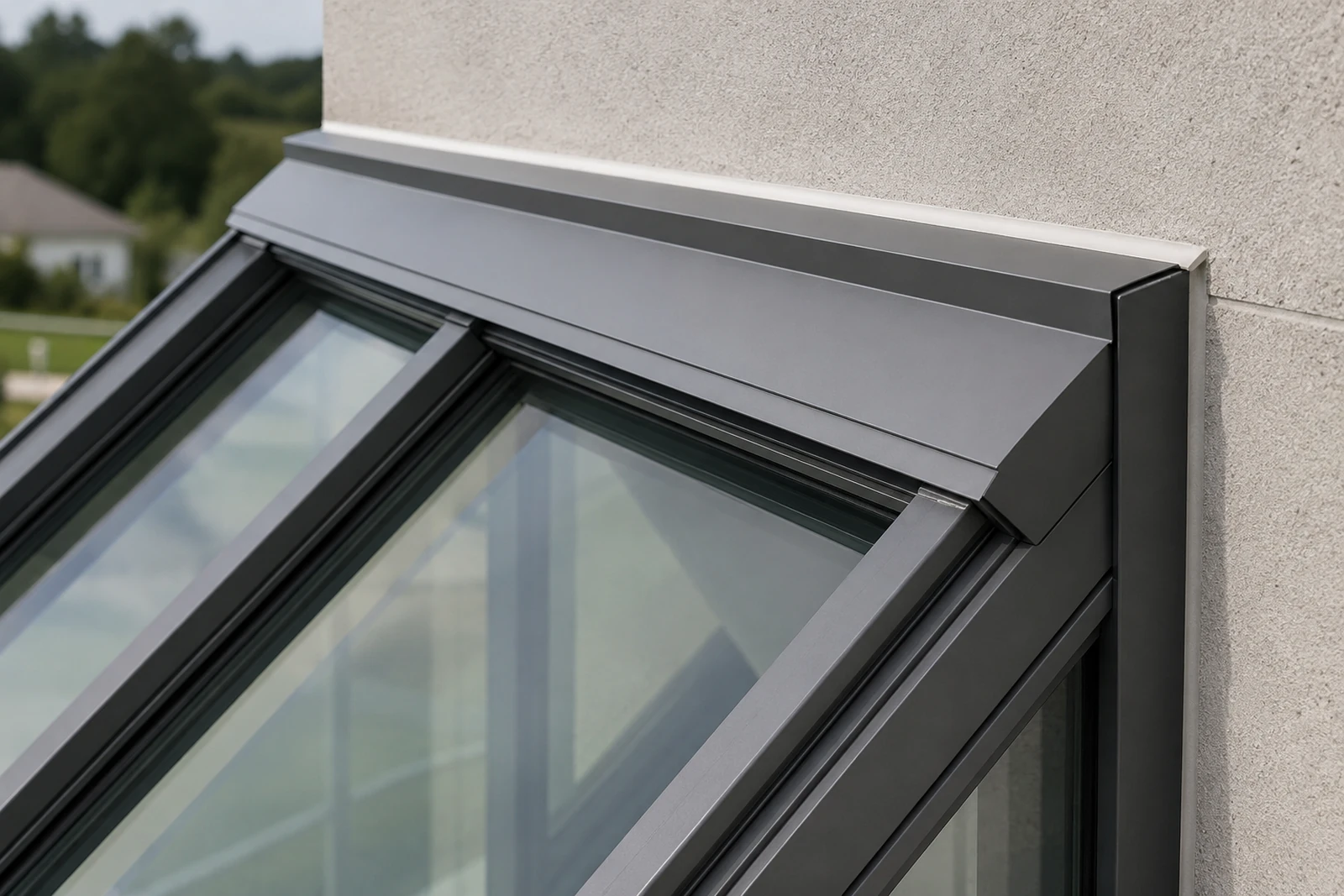

Из чего собран узел примыкания к основанию
У наклонной кровли к тепловому контуру добавляется работа с уклоном: вода должна уходить по стеклу, а не задерживаться у примыкания, а сам узел обязан держать снеговую нагрузку зимой. Ниже — устройство узла примыкания к основанию слой за слоем, от стеклопакета до гидроизоляции.
Правильно собранный узел не даёт воде и конденсату попасть в конструкцию при любом уклоне кровли — а именно в этом месте, у примыкания, чаще всего случаются протечки в дешёвых решениях.
Светопрозрачные кровли в наших проектах
