Alutech ALT F50 SG

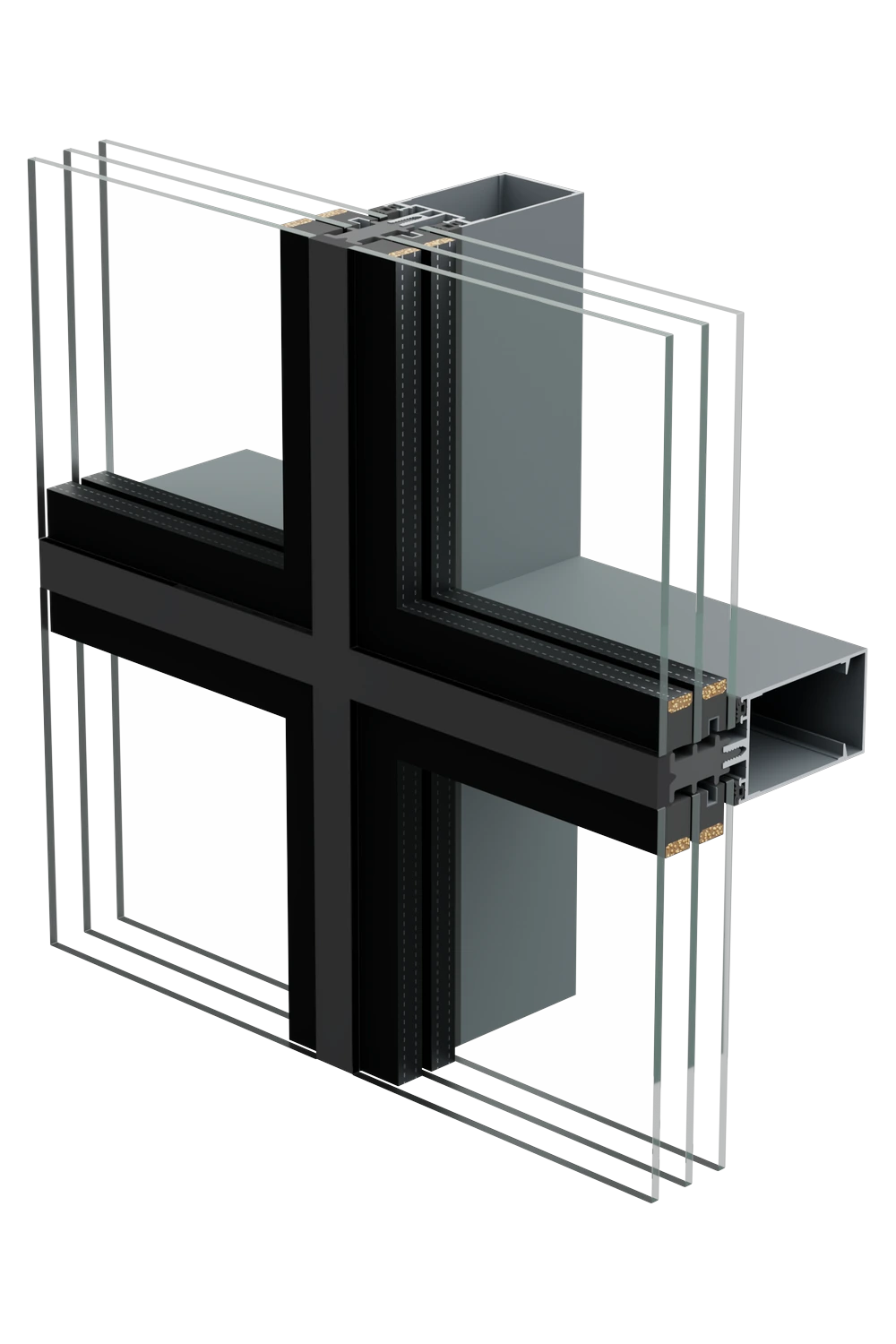

Структурное исполнение стоечно-ригельного фасада ALT F50: стеклопакет вклеивается в рамку, прижимных крышек и планок снаружи нет — с улицы читаются стекло и швы между полотнами, а сетка стоек и ригелей уходит за плоскость остекления. Контур с терморазрывом, видимая ширина профиля изнутри — 50 мм.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

Технические характеристики

Значения по системе, источник указан под таблицей.

Страница системы «Структурный фасад ALT F50 SG» в разделе для архитекторов на сайте «АЛЮТЕХ»; сопоставление с базовым исполнением — по официальному каталогу «АЛЮТЕХ», система ALT F50

Внешней видимой ширины профиля у структурной сборки нет: снаружи нет ни прижимных крышек, ни планок, а 20 мм со страницы завода — толщина герметика в шве между стеклопакетами, а не профиль; 50 мм — видимая ширина изнутри. Максимальный момент инерции стойки — 6201 см⁴, предельный вес заполнения — 650 кг, сейсмостойкость — до 9 баллов. Створок у системы нет: открывание приходит с изделием, которое встраивают в стоечно-ригельную сетку. Базовое исполнение ALT F50 идёт с другими значениями: Uf ≥ 0,6 Вт/(м²·К), заполнение до 80 мм, вес заполнения 800 и 1150 кг — завод даёт Uf по исполнениям диапазоном 0,6–1,8 Вт/(м²·К), и 1,35 ложится внутрь. Предельных габаритов и Uw завод не публикует; отдельного кровельного исполнения страница системы не описывает — узлы под наклон адаптируем проектом.

Предельного габарита у системы нет: размер поля держит стойка, а её сечение подбирают под ветровую нагрузку, шаг стоек и вес заполнения на конкретном объекте.

Что встраивается в фасад

Фасад — несущая стоечно-ригельная сетка, открывающихся частей у неё нет. Открывание приходит с изделием, которое в сетку встраивают: окном, дверью, сдвижным порталом, гильотиной. Схемы открывания смотрят у той системы, которую встраивают; три ниже — примеры, а не перечень допустимого. Обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
