Оконно-дверная система · алюминий, скрытая створка

Alutech ALT W72 HS

Поворотные и поворотно-откидные створки: алюминий с терморазрывом. Створка скрыта в плоскости конструкции — снаружи открывающийся элемент не отличается от глухого поля.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

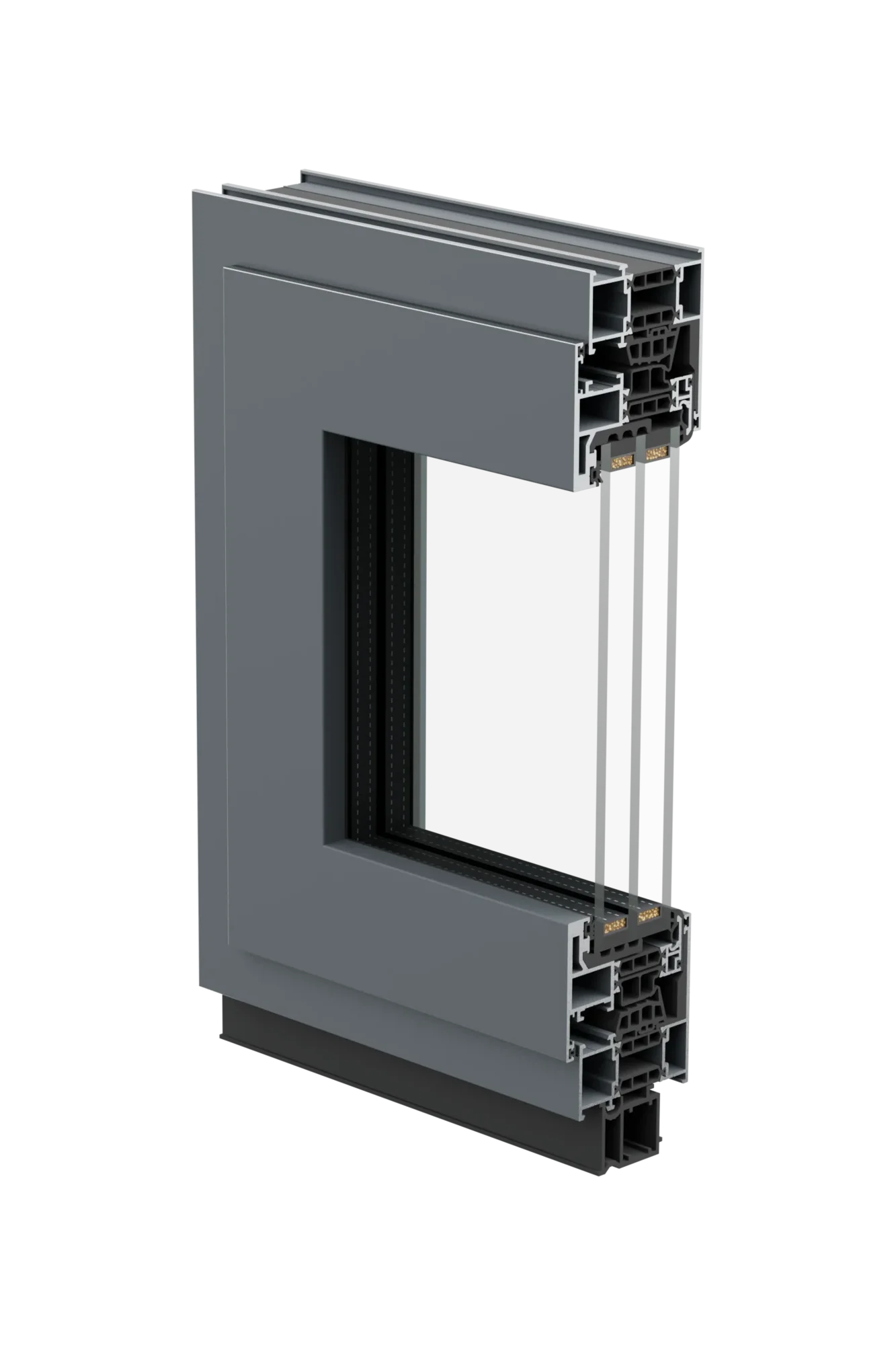

Разрез профиля Alutech ALT W72 HS: рама и створка подъёмно-сдвижного портала, монтажная глубина 72 мм
Разрез профиля Alutech ALT W72 HS
72мммонтажная глубина
до 50ммтолщина заполнения
1,79Вт/(м²·К)коэффициент теплопередачи
до 48дБзвукоизоляция
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводAlutech
Тип конструкцииОкна и двери
Материал контураАлюминий
Особенности сборкиСкрытая створка
Монтажная глубина72 мм
ТерморазрывДа
Контуры уплотнения3 контура EPDM
Толщина заполненияДо 50 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 1,79 Вт/(м²·К)
ВоздухопроницаемостьКласс А по ГОСТ 26602.2
Водонепроницаемость1100 Па по ГОСТ 26602.2
Сопротивление ветровой нагрузкеКласс А по ГОСТ 26602.5
ЗвукоизоляцияДо 48 дБ
ВзломостойкостьВозможно изготовление в противовзломном исполнении; класс RC завод не указывает
Максимальная ширина1600 мм (створка)
Максимальная высота2700 мм (створка)
Максимальный вес створки150 кг
Поворотно-откидное открываниеДа
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системы«АЛЮТЕХ» (Беларусь)

Официальный каталог для архитекторов «АЛЮТЕХ», ALT W72 HS

Терморазрыв — полиамидные термовставки, армированные стекловолокном; дополнительно вспененный изолятор в камерах профиля. Uf 1,79 Вт/(м²·К) — для пары рама-створка; для рамы отдельно 1,53 Вт/(м²·К). Uw для системы завод не публикует: в каталоге «АЛЮТЕХ» для архитекторов приводится только Uf (1,53 для рамы и 1,79 для узла рама-створка), а Uw зависит от выбранного стеклопакета.

Открывание

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Поворотная створка
Петли сбоку, открывание внутрь. То же исполнение идёт на балконную дверь: контур тот же, меняется высота.
Поворотно-откидная створка
Тот же контур: откидывание на нижних петлях. На балконной двери — то же исполнение во всю высоту проёма.
Двухстворчатое окно
Поворотная и поворотно-откидная створка, посередине импост или штульп.
Дверь внутрь или наружу
Слева внутрь (штриховые), справа наружу (сплошные), снизу порог.
Балконный блок
Слева окно над подоконником, справа дверь на балкон: створки навешены на средний импост, открывание внутрь, дверное полотно во всю высоту.
Применение

Где ставим Alutech ALT W72 HS

01

Окно в пол и высокая дверь

Створка до 1600 × 2700 мм весом до 150 кг: окно в пол, балконная дверь, выход на террасу — без деления проёма по высоте.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Двухкамерный стеклопакет

Заполнение до 50 мм: двухкамерный стеклопакет или триплекс — без переделки контура.

04

Первый этаж и выход в сад

Противовзломное исполнение возможно, класс RC завод не заявляет: усиленная фурнитура и противосъёмные элементы под проёмы на уровне земли.

05

Проветривание без сквозняка

Поворотно-откидная створка: щелевое положение вместо распахнутого окна.

Фотографии

Кадры системы на объектах

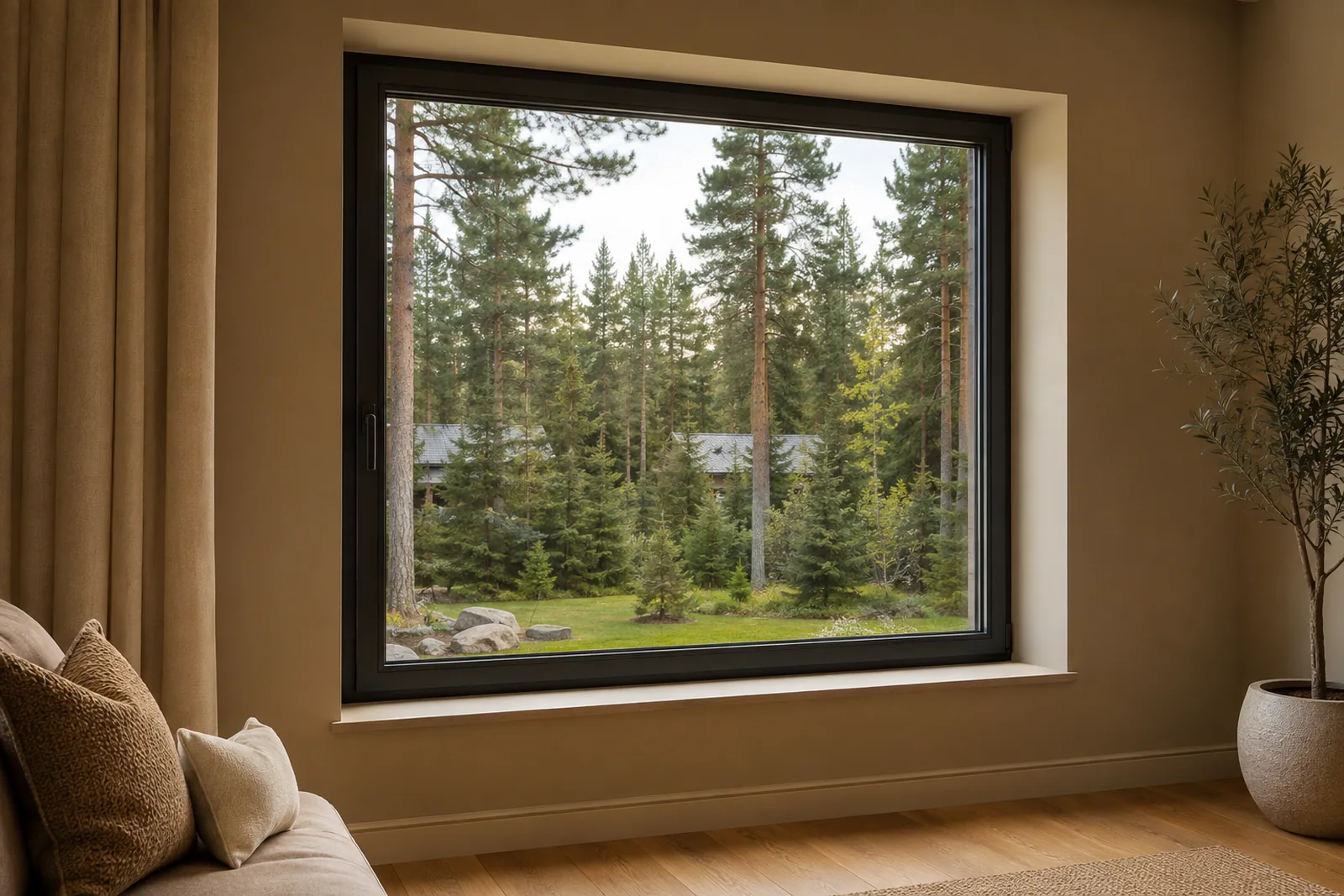

Окно в комнате — Alutech ALT W72 HS
Окно в комнате

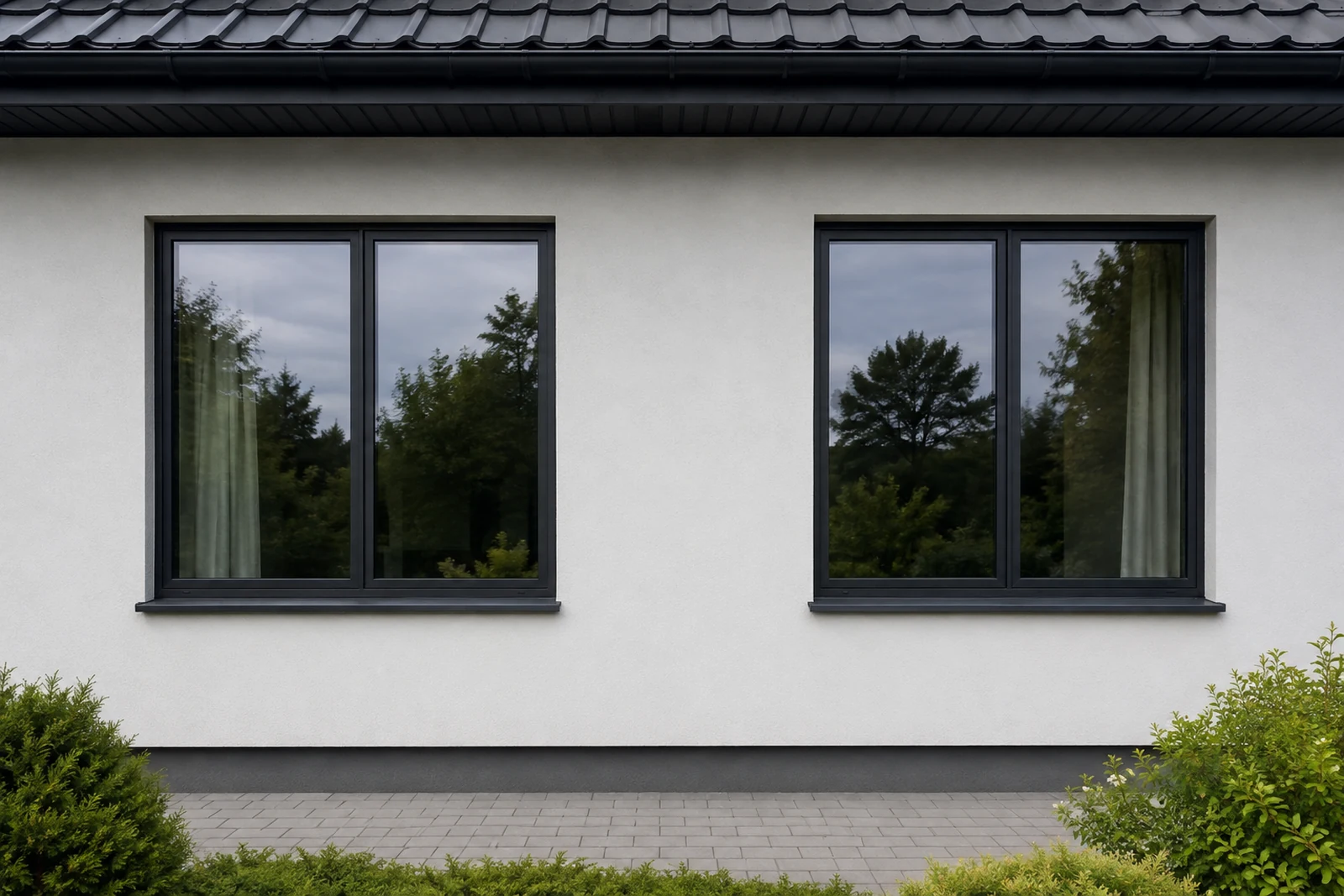

Тот же дом с улицы — Alutech ALT W72 HS
Тот же дом с улицы
