Alutech ALT SL160

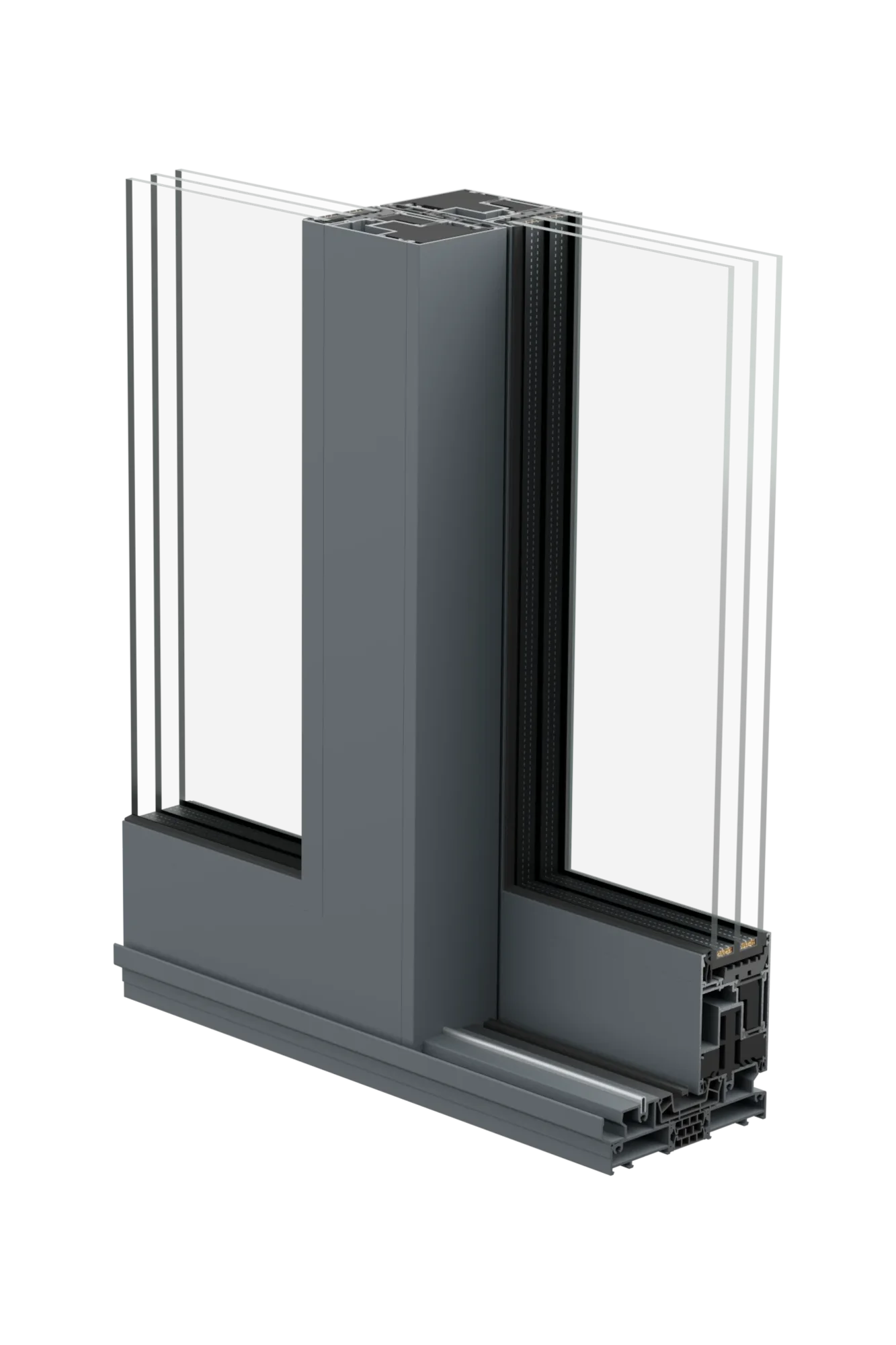

Створка едет параллельно стене и не занимает место в комнате — этим порталы и берут вместо распашной двери на террасу. Полотно бывает до 3200 × 3300 мм и весом до 440 кг: это уже размер стены, а не двери. Рама двухрельсовая, поэтому открывается половина проёма; трёхрельсового исполнения у системы нет. Створка 72 мм в глубину — та же, что у оконной серии ALT W72: импосты и штапики общие, а значит проще со сроками и с ремонтом. Между наружной и внутренней половинами профиля стоит полиамидная вставка Anti Bi-Metal: на морозе половины расширяются по-разному, и без неё большую створку повело бы. Есть противовзломное исполнение до RC2.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Технические характеристики

Значения по системе, источник указан под таблицей.

Технический каталог системы «АЛЮТЕХ» ALT SL160

Uw завод не публикует: приводится приведённое сопротивление теплопередаче узла, полная теплотехника конструкции зависит от стеклопакета. Вес створки 440 кг достигается с дополнительными каретками, стандартный комплект фурнитуры рассчитан на 330 кг. Каталог для архитекторов даёт менее осторожные пределы (створка 3250 × 3400 мм, заполнение 24–54 мм) — на странице они не используются: источник таблицы один.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Раскладки полотен по каталогу фурнитуры Siegenia PORTAL HS: стрелка — куда уезжает полотно, крестик в углу — глухое поле, брусок на кромке — ручка. Предельная ширина в подписях — ограничение фурнитуры; у конкретной системы предел может быть меньше по габаритам створки.

Здесь четыре характерные раскладки из одиннадцати. Остальные — в статье про схемы открывания сдвижных дверей: фасад и план по каждой, число полотен и направляющих.
