Bitri Avangarde Slide Facade

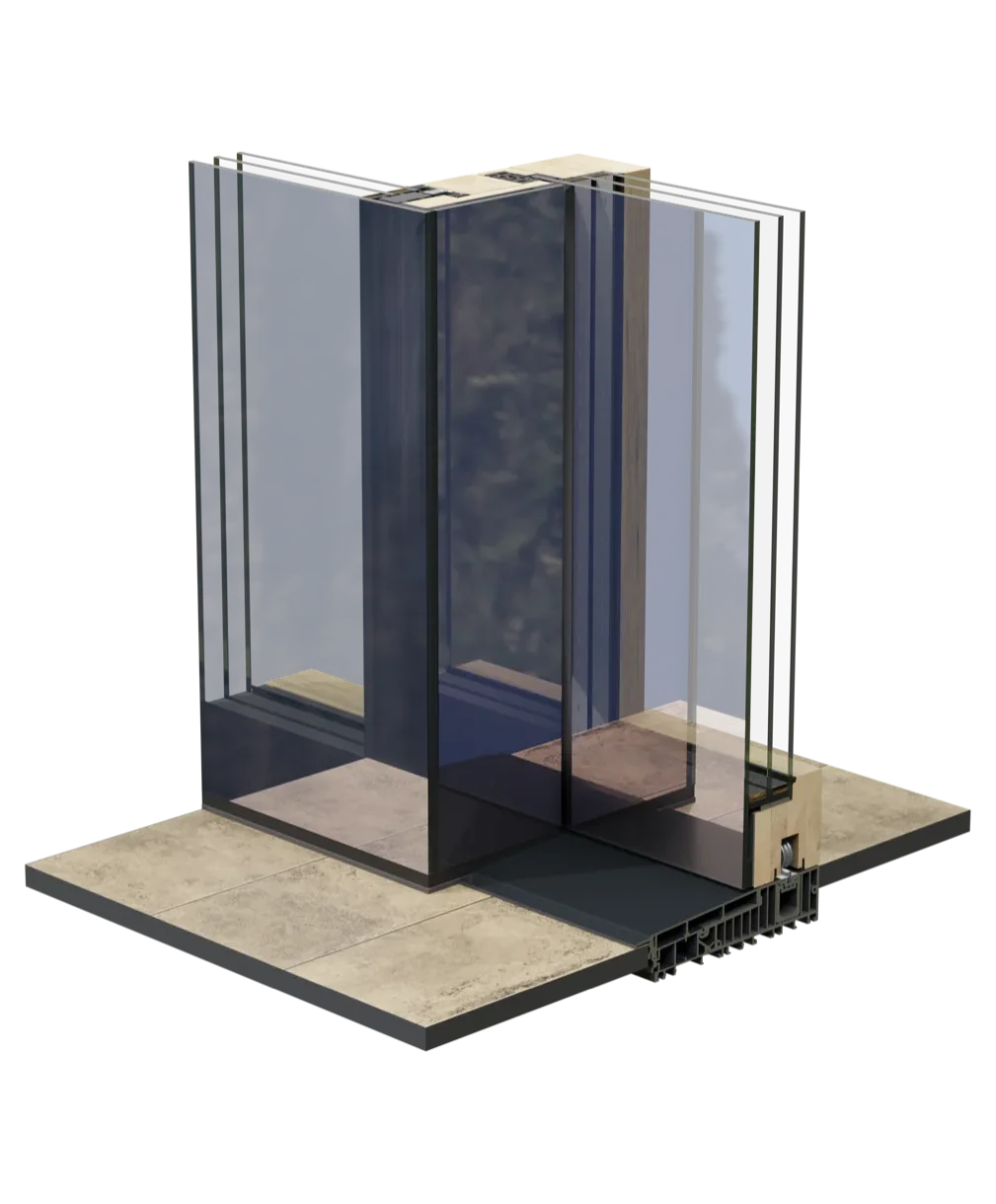

Подъёмно-сдвижная дверь, разработанная для встройки в стоечно-ригельную плоскость: несущий каркас из клеёного бруса, структурное остекление — снаружи видны только швы между стёклами, внутри дерево. Заполнение до 62 мм, два контура уплотнения Deventer, видимая ширина 86 мм в комбинации «глухая часть — створка». Створка до 3330 × 3500 мм и весом до 400 кг, контур тёплый.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Технические характеристики

Значения по системе, источник указан под таблицей.

Конструктивные параметры — заводской каталог БиТри, серия «Гёттинген»; габариты и вес створки — каталог фурнитуры Siegenia PORTAL HS

Отдельного каталога на серию «Авангард» завод не выпускает — конструктивные параметры взяты по серии «Гёттинген». Сдвижные двери БиТри комплектуются фурнитурой Siegenia PORTAL HS. В монтажную глубину входит клеёный брус 78 мм. Монтажная глубина 261 мм, толщина заполнения до 62 мм и два контура уплотнения — подъёмно-сдвижное исполнение. У оконного исполнения серии глубина 109 мм и четыре контура: у сдвижных рама несёт направляющие и потому кратно глубже, а притвор устроен иначе.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Раскладки полотен по каталогу фурнитуры Siegenia PORTAL HS: стрелка — куда уезжает полотно, крестик в углу — глухое поле, брусок на кромке — ручка. Предельная ширина в подписях — ограничение фурнитуры; у конкретной системы предел может быть меньше по габаритам створки.

Здесь четыре характерные раскладки из одиннадцати. Остальные — в статье про схемы открывания сдвижных дверей: фасад и план по каждой, число полотен и направляющих.
