Bitri Keln Slide Facade

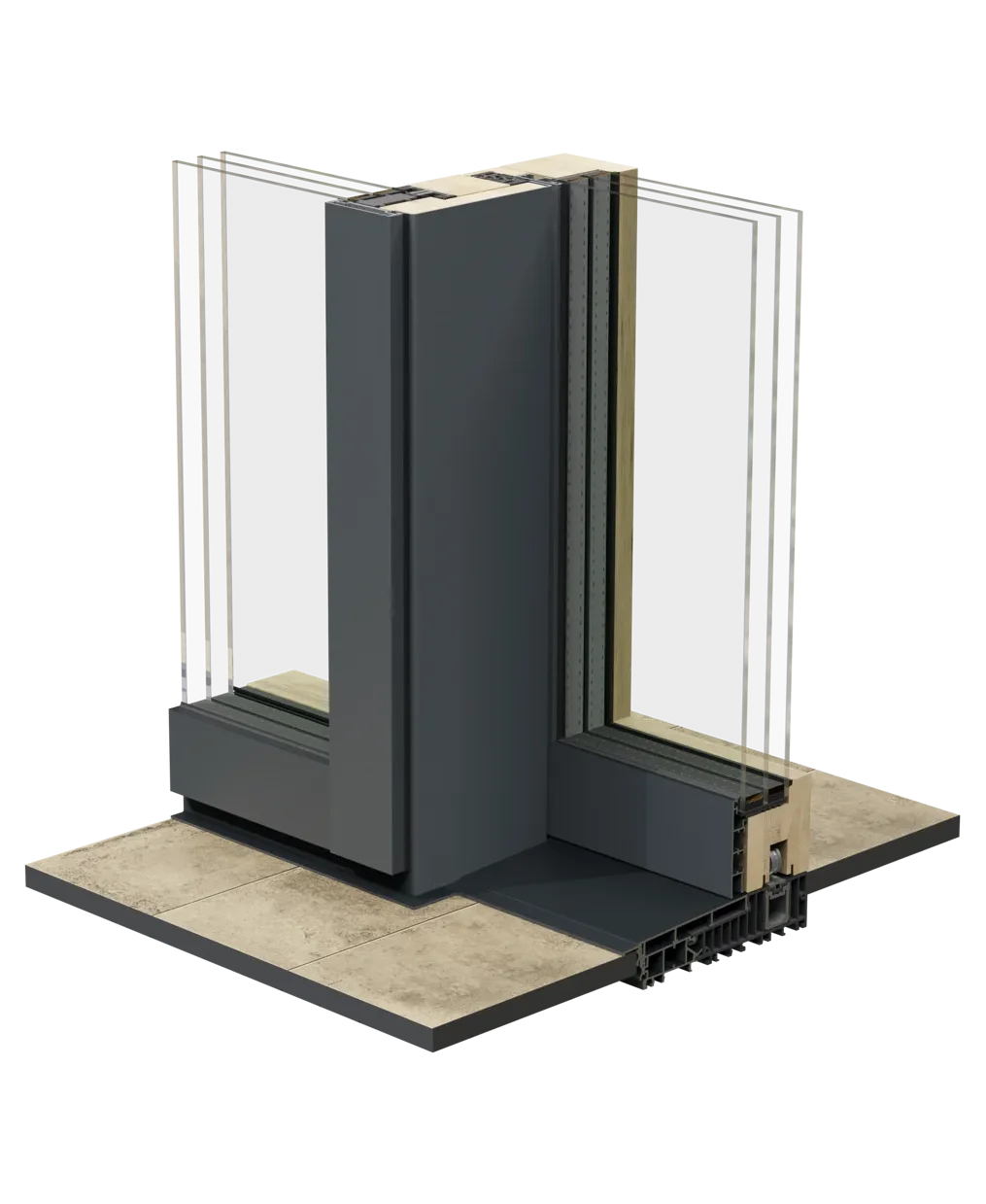

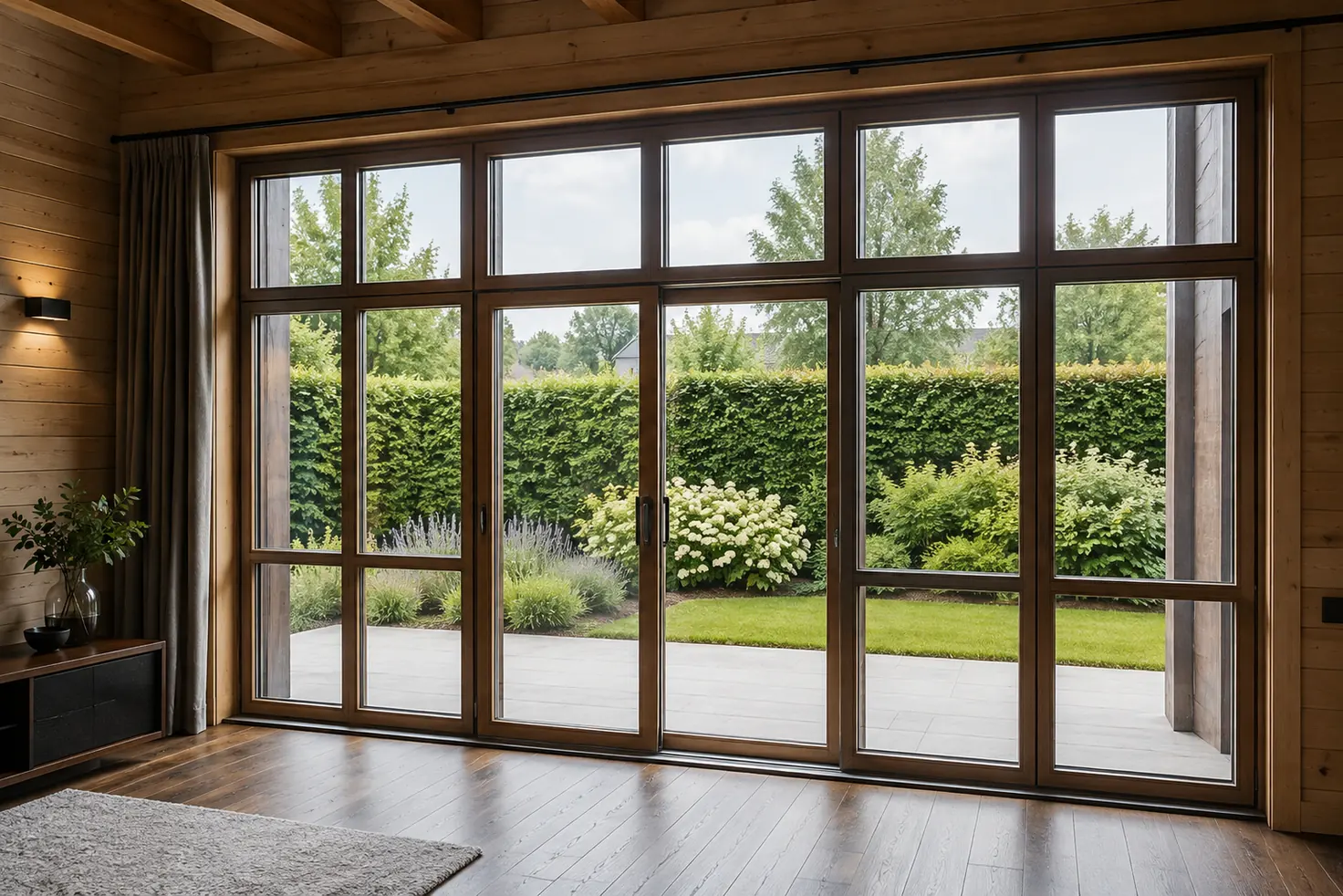

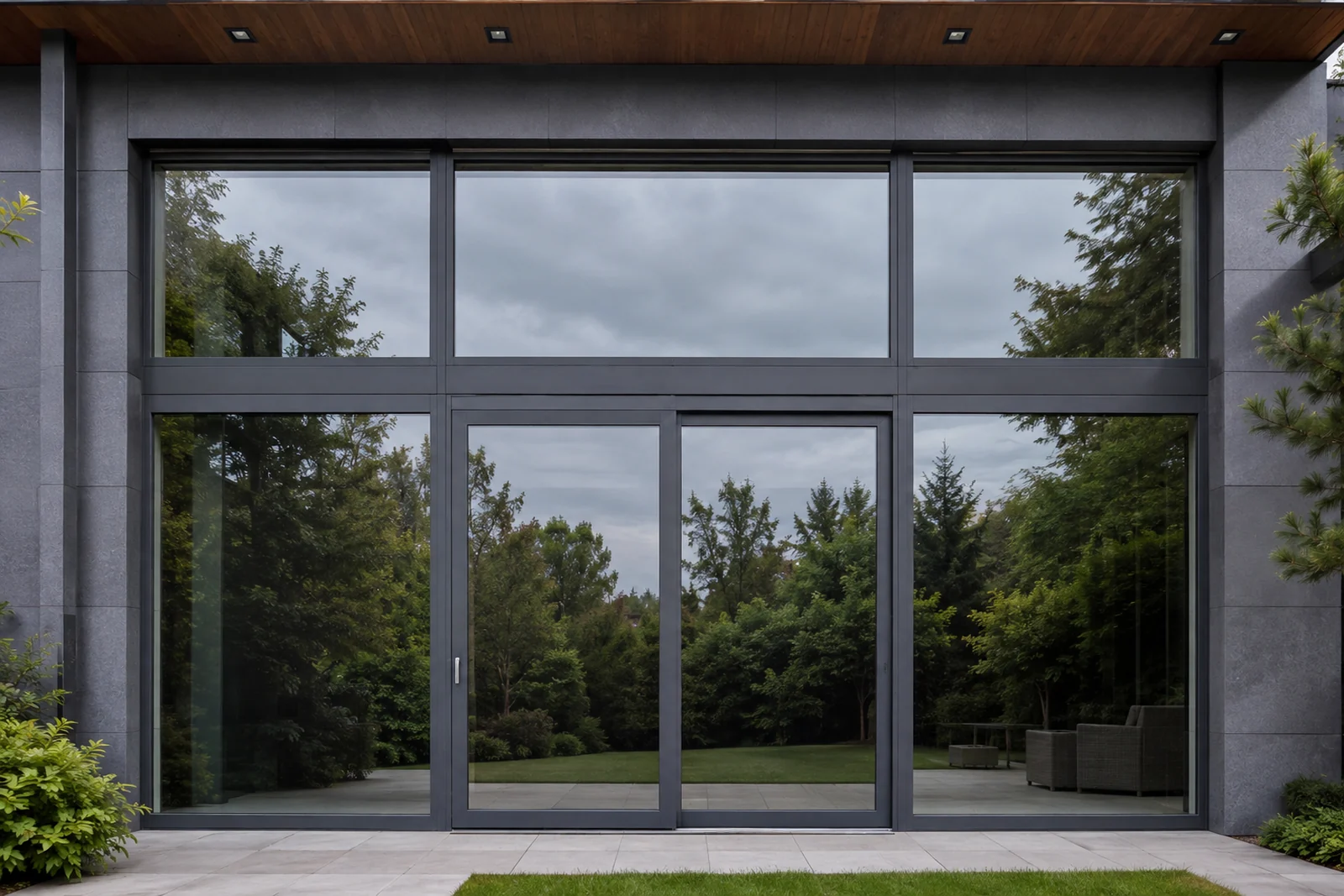

Подъёмно-сдвижная дверь, разработанная для встройки в стоечно-ригельную плоскость: витраж набирается фасадной системой, а выход на террасу решает эта дверь — стык между ними не читается. Клеёная древесина внутри, алюминиевая накладка снаружи.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Технические характеристики

Значения по системе, источник указан под таблицей.

Конструкция — заводские каталоги БиТри и RAICO THERM+ H-I

Фасадная система, в которую встроена сдвижная дверь. Характеристики в таблице приведены по встроенной сдвижной двери — они совпадают с серией Bitri Hagen Slide, кроме ширины видимого профиля. Стоечно-ригельная часть выполняется на накладной системе RAICO THERM+ H-I для деревянной подконструкции (комплектация по умолчанию); ширина накладной системы выпускается в четырёх типоразмерах — 50, 56, 76 и 96 мм. Сдвижная часть — на фурнитуре Siegenia PORTAL HS.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Раскладки полотен по каталогу фурнитуры Siegenia PORTAL HS: стрелка — куда уезжает полотно, крестик в углу — глухое поле, брусок на кромке — ручка. Предельная ширина в подписях — ограничение фурнитуры; у конкретной системы предел может быть меньше по габаритам створки.

Здесь четыре характерные раскладки из одиннадцати. Остальные — в статье про схемы открывания сдвижных дверей: фасад и план по каждой, число полотен и направляющих.
