Подъёмно-сдвижная система · дерево-алюминий

Bitri Nuernberg Slide

Полотно приподнимается с уплотнителей, едет по рельсу и опускается обратно в притвор. Контур из клеёной древесины, снаружи алюминиевая накладка: погоду берёт металл, ручку трогают за дерево.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Сечение профиля Bitri Nuernberg Slide: клеёная древесина, алюминиевая накладка и стеклопакет в одном узле
Сечение профиля Bitri Nuernberg Slide — рама, створка, накладка и стеклопакет в одном узле
222мммонтажная глубина
до 44ммтолщина заполнения
3330мммаксимальная ширина
3500мммаксимальная высота
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводBitri
Тип конструкцииСдвижные двери
Материал контураДерево-алюминий
Особенности сборкиПодъёмно-сдвижная (HS)
Монтажная глубина222 мм
Контуры уплотнения2 контура Deventer
Толщина заполненияДо 44 мм
Тёплая или холодная системаТёплая
Максимальная ширина3330 мм (створка)
Максимальная высота3500 мм (створка)
Максимальный вес створки400 кг
Ширина видимого профиля120 мм (комбинация глухая часть-створка)
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно, только изнутри
Разработка системыБиТри (Россия) на основе немецкой системы дерево-алюминиевых окон IV-78 Holz-Alu
Направляющих в рамеДве-три (по каталогу фурнитуры Siegenia; заводом не подтверждено)
Раскладки полотенРаскладки на двух направляющих: A, D, G и G2, G3, C, K, H и F; E и L требуют третьей направляющей *

Толщина заполнения — заводской каталог БиТри, серия «Нюрнберг»; остальные характеристики — по серии Bitri Hagen Slide.

Характеристики приняты по серии Bitri Hagen Slide, кроме толщины заполнения — она по серии Bitri Nuernberg. Сдвижные двери БиТри комплектуются фурнитурой Siegenia PORTAL HS.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Открывание

Варианты конструкций

Раскладки полотен по каталогу фурнитуры Siegenia PORTAL HS: стрелка — куда уезжает полотно, крестик в углу — глухое поле, брусок на кромке — ручка. Предельная ширина в подписях — ограничение фурнитуры; у конкретной системы предел может быть меньше по габаритам створки.

Здесь четыре характерные раскладки из одиннадцати. Остальные — в статье про схемы открывания сдвижных дверей: фасад и план по каждой, число полотен и направляющих.

Подвижное + глухое
Одно полотно едет, второе стоит: открывается половина проёма. Исполнение бывает зеркальным — по стороне подвижного полотна. Фурнитура допускает до 6,7 м общей ширины.
Два подвижных, внахлёст
Оба полотна подвижные и заходят одно за другое: входить можно с любой стороны, но проём открывается наполовину. Фурнитура допускает до 6,7 м общей ширины.
Раскрытие от центра
Две средние створки разъезжаются в стороны, крайние поля глухие: проход получается по центру, ручки сходятся посередине. Фурнитура допускает до 13,3 м общей ширины.
Два прохода по краям
Глухая часть в середине, боковые створки уезжают за неё: открываются два прохода по краям, середина остаётся закрытой — удобно, когда в центре стоит мебель. Фурнитура допускает до 13,3 м общей ширины.
Применение

Где ставим Bitri Nuernberg Slide

01

Панорамный проём во всю стену

Створка до 3330 × 3500 мм весом до 400 кг: проём, который обычно делят импостом пополам, закрываем одним полотном.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Однокамерный стеклопакет

Заполнение до 44 мм: однокамерный стеклопакет, при необходимости с триплексом.

04

Крупная раскладка створок

Видимая ширина профиля 120 мм в комбинации «глухая часть — створка»: несущий контур виден, рисунок фасада крупный.

Фотографии

Кадры системы на объектах

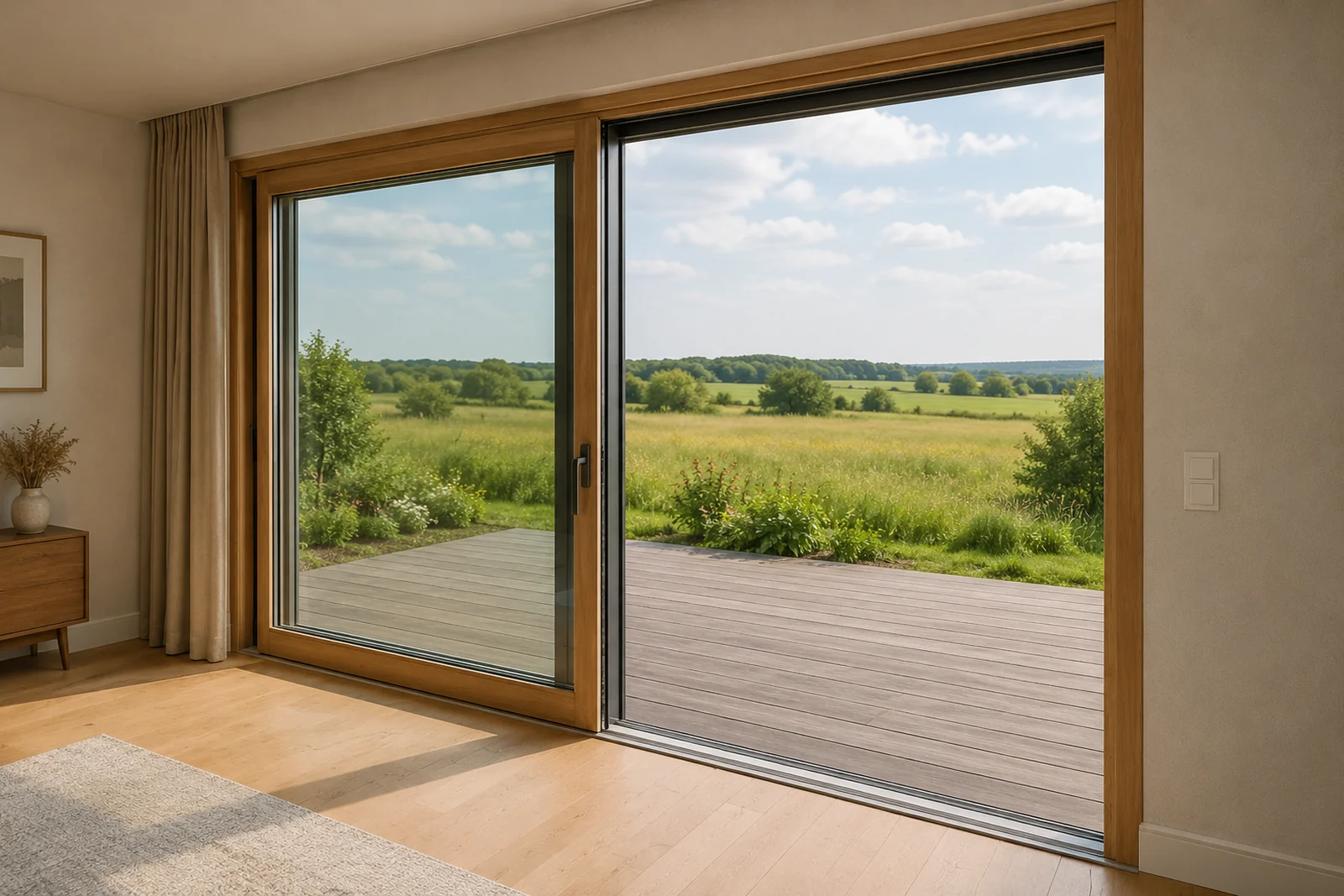

Полотно в открытом положении — Bitri Nuernberg Slide
Полотно в открытом положении

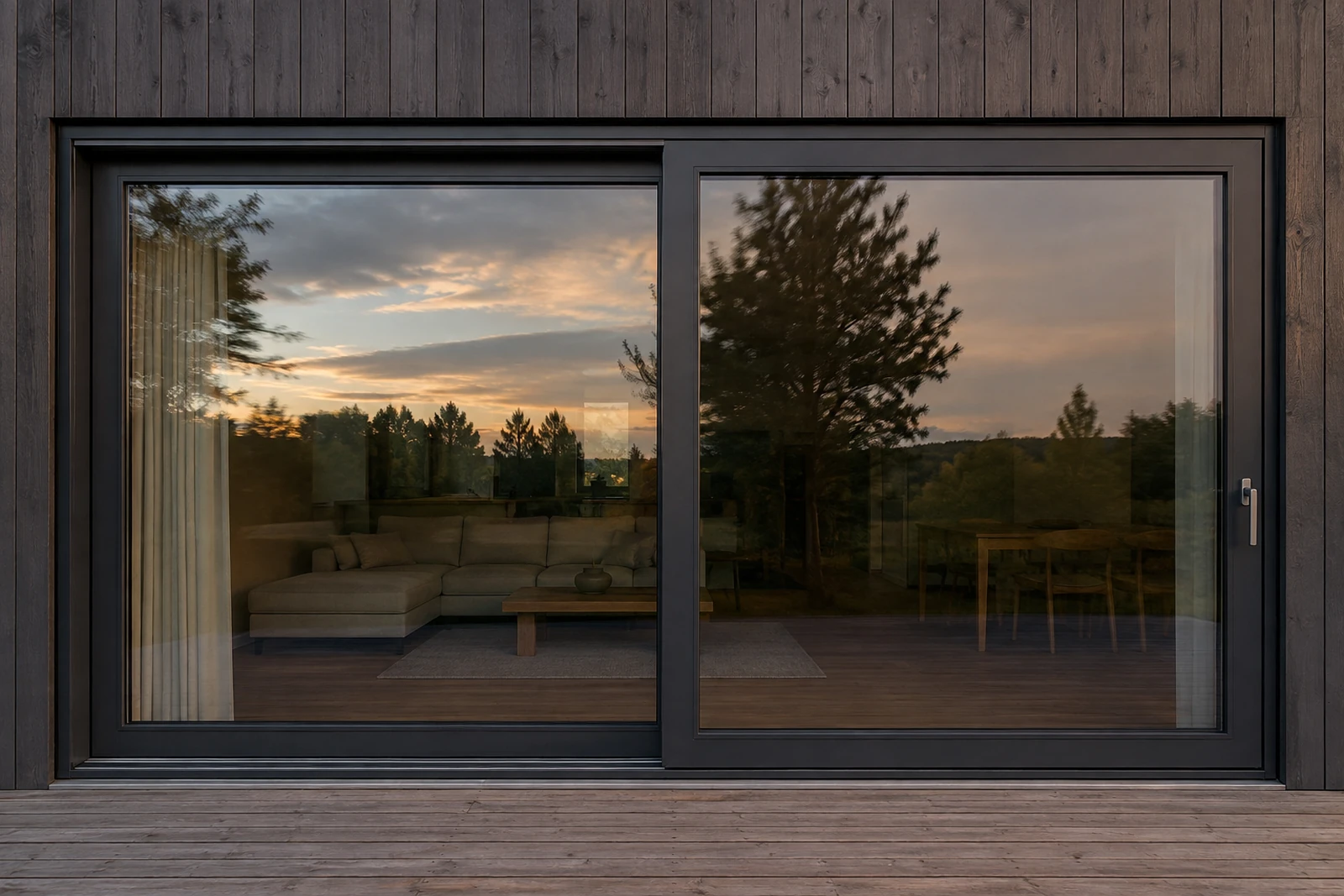

Выход на террасу с улицы — Bitri Nuernberg Slide
Выход на террасу с улицы
