Bitri Hannover

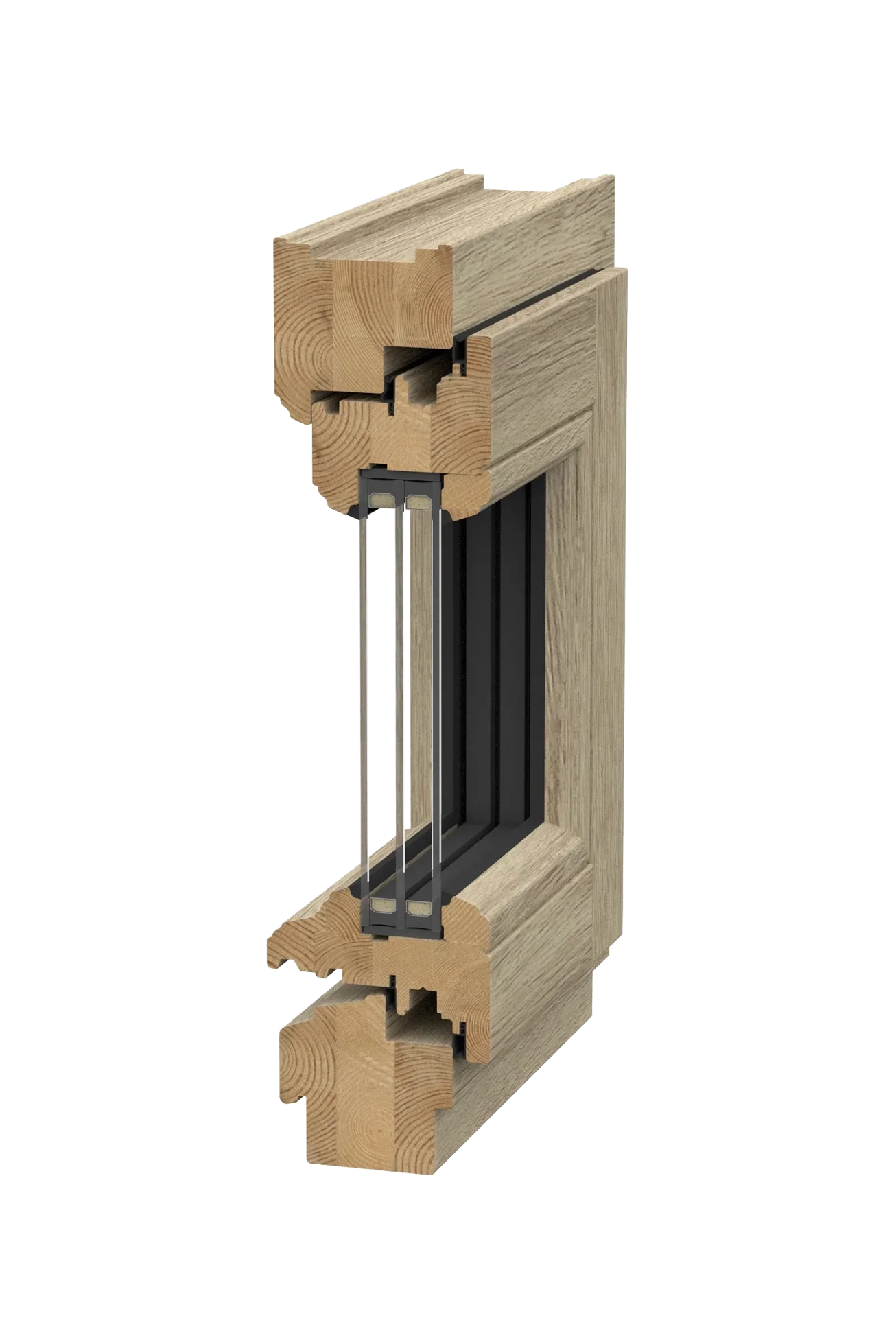

Поворотные и поворотно-откидные створки целиком из клеёной древесины: дерево видно и внутри, и снаружи. Ламели сушат, отбирают по сортности и склеивают в брус, поэтому створка держит геометрию в крупном габарите; порода по проекту.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

Технические характеристики

Значения по системе, источник указан под таблицей.

Заводской каталог БиТри, серия «Ганновер»; габариты и вес створки — официальные каталоги фурнитуры Roto NT для деревянных окон и Roto NX Power Hinge (сертификат QM 328, EN 13126-8)

Основная фурнитура — Roto NT (петля Е5); возможна комплектация Roto NX Power Hinge. Уплотнители Deventer, алюминиевые водоотводный борт и порог — Gutmann. Наплав створки 20 мм; есть вариант «Ганновер 15» с наплавом 15 мм. Деревянный фигурный капельник, интегрированный в профиль створки, позволяет стилизовать окно под историческое — реставрационный вариант. Переход с глухого остекления на створчатое невозможен без дополнительных деревянных вставок. Размеры даны по фальцу створки. Power Hinge ограничивает ширину откидывания 80 мм. В противовзломном исполнении на Roto NT: WK1 (RC1) — ширина 400–1400 мм, высота 280–2400 мм; WK2 (RC2) — ширина 490–1300 мм, высота 600–2400 мм. Для арочных створок: ширина 400–1300 мм, высота 500–1900 мм. Число контуров — по заводскому разрезу узла: счёт вёлся по зазору между рамой и створкой, уплотнения остекления не учитывались.

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
