Bitri Goettingen

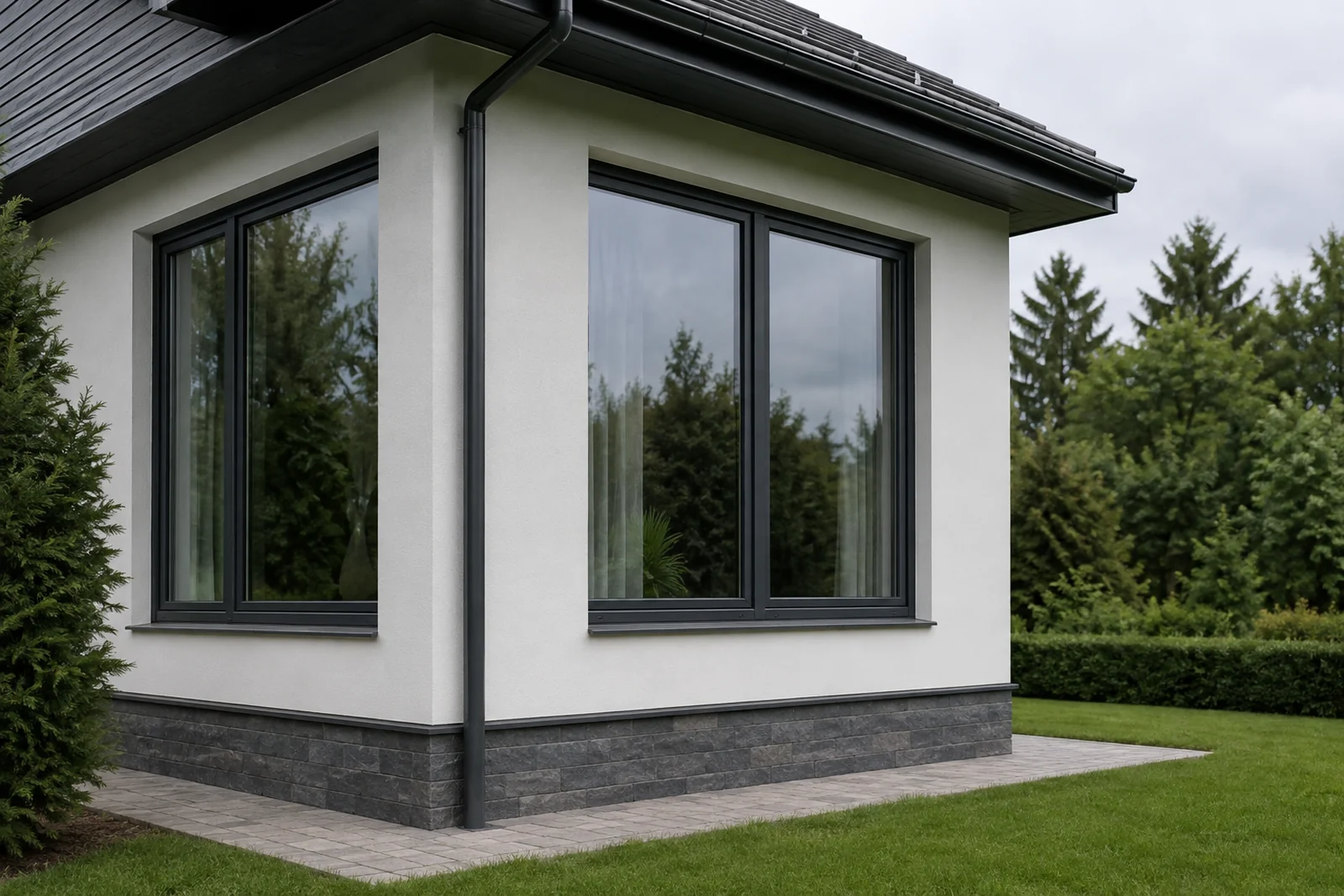

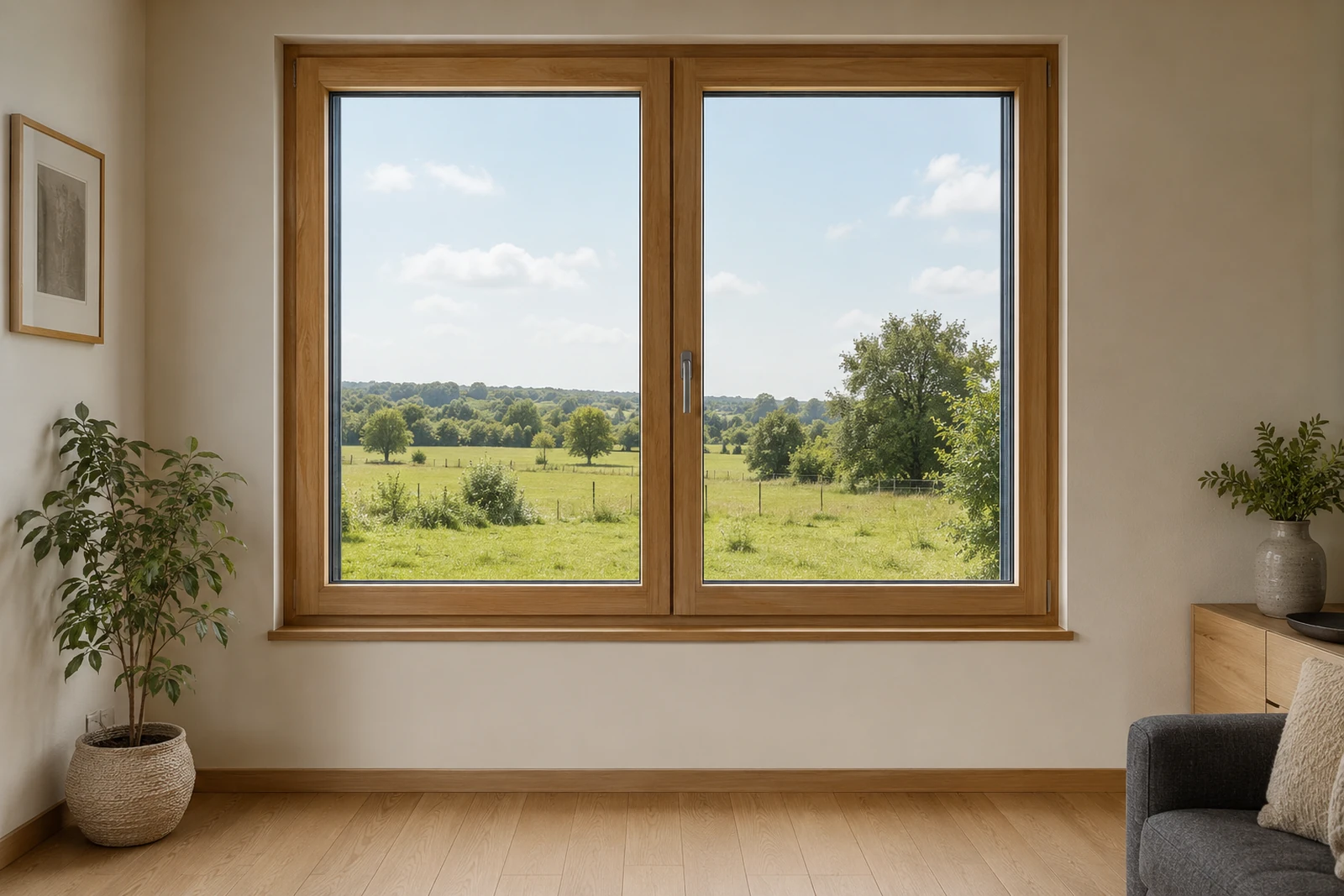

Поворотные и поворотно-откидные створки: несущий контур из клеёной древесины, снаружи алюминиевые накладки. Погоду и обновление покрытия берёт на себя металл, а в комнате остаётся дерево — порода и профиль переплёта по проекту.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

Технические характеристики

Значения по системе, источник указан под таблицей.

Заводской каталог БиТри, серия «Гёттинген»; габариты и вес створки — официальный каталог фурнитуры Roto NT для деревянных окон (диаграмма применения)

Прямоугольные и скошенные окна и балконные двери внутреннего открывания, но только с прямоугольными створками. Переход с глухого остекления на створчатое — только с дополнительными деревянными вставками. Размеры даны по фальцу створки; наружный размер створки больше на два наплава (наплав 18 мм). Это единственная серия БиТри, на которой Roto NX Power Hinge не применяется, поэтому предел меньше, чем у остальных серий. В противовзломном исполнении: WK1 (RC1) — ширина 400–1400 мм, высота 280–2400 мм; WK2 (RC2) — ширина 490–1300 мм, высота 600–2400 мм. Арочные конструкции невозможны: профили алюминиевых накладок серии практически не гнутся — при гибке ломаются. В монтажную глубину входит клеёный брус 78 мм. Уплотнители — Deventer. Конкретный материал завод не указывает: Deventer выпускает профили из TPE, EPDM, вспененного TPS, силикона и мягкого ПВХ. Число контуров — по заводскому разрезу узла: счёт вёлся по зазору между рамой и створкой, уплотнения остекления не учитывались.

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
