Bitri Muenchen

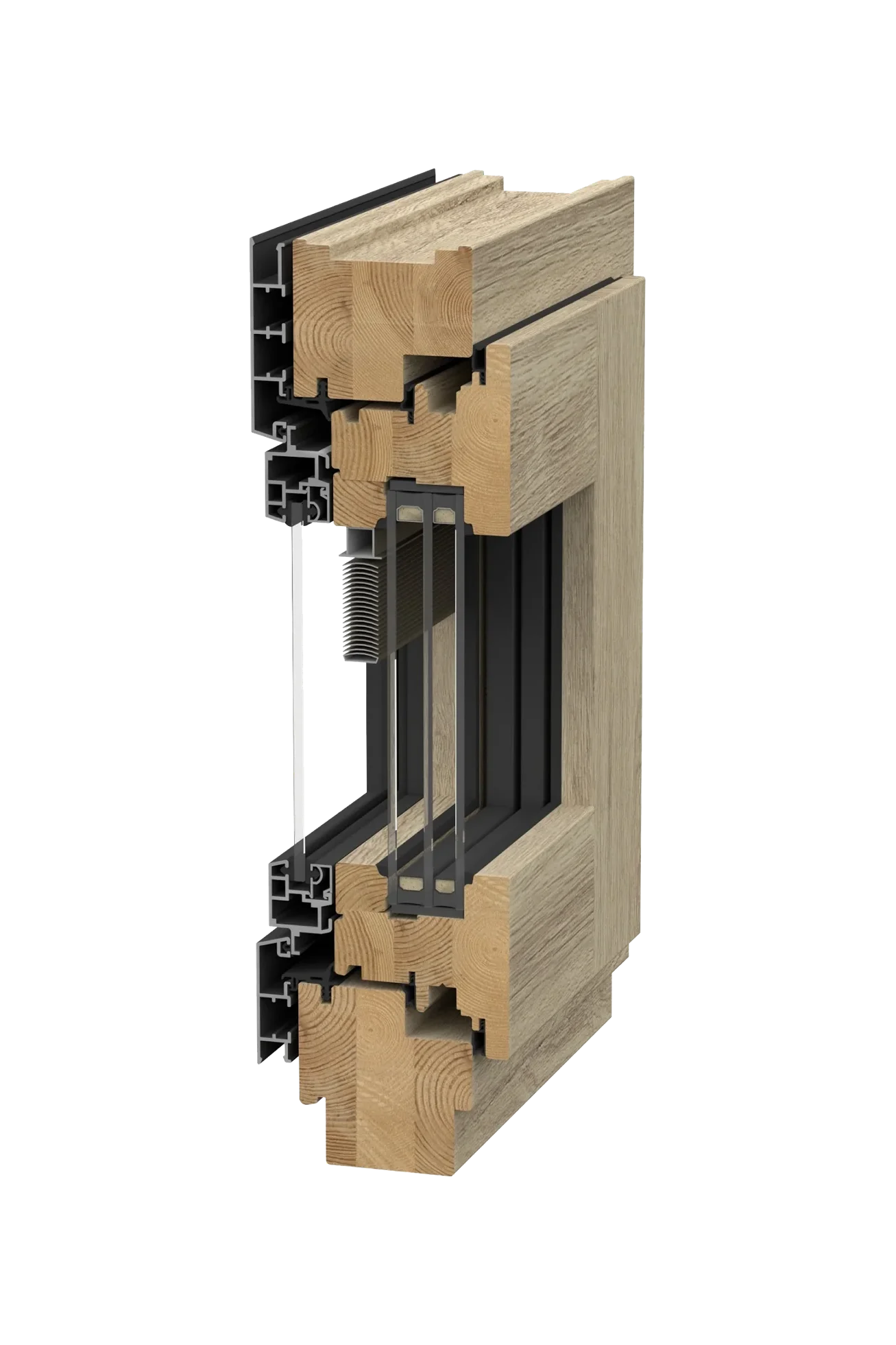

Поворотные и поворотно-откидные створки: клеёная древесина внутри, алюминиевые накладки снаружи. Жалюзи встроены в стеклопакет — они закрыты стеклом с двух сторон, поэтому не пылятся и не мешают открывать створку.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Технические характеристики

Значения по системе, источник указан под таблицей.

Заводской каталог БиТри, серия «Мюнхен»; габариты и вес створки — официальные каталоги фурнитуры Roto NT для деревянных окон и Roto NX Power Hinge (сертификат QM 328, EN 13126-8)

Жалюзи устанавливаются в пространство между спаренными створками — только в прямоугольные конструкции; возможна комплектация Roto NX Power Hinge. Возможна инсталляция системы в фасадное остекление. В алюминиевую створку устанавливается стекло толщиной 4–8 мм. Размеры даны по фальцу створки; наружный размер створки больше на два наплава (наплав 18 мм). Power Hinge ограничивает ширину откидывания 80 мм. В противовзломном исполнении на Roto NT: WK1 (RC1) — ширина 400–1400 мм, высота 280–2400 мм; WK2 (RC2) — ширина 490–1300 мм, высота 600–2400 мм. В монтажную глубину входит клеёный брус 78 мм. Число контуров — по заводскому разрезу узла: счёт вёлся по зазору между рамой и створкой, уплотнения остекления не учитывались.

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
