Alumil S650

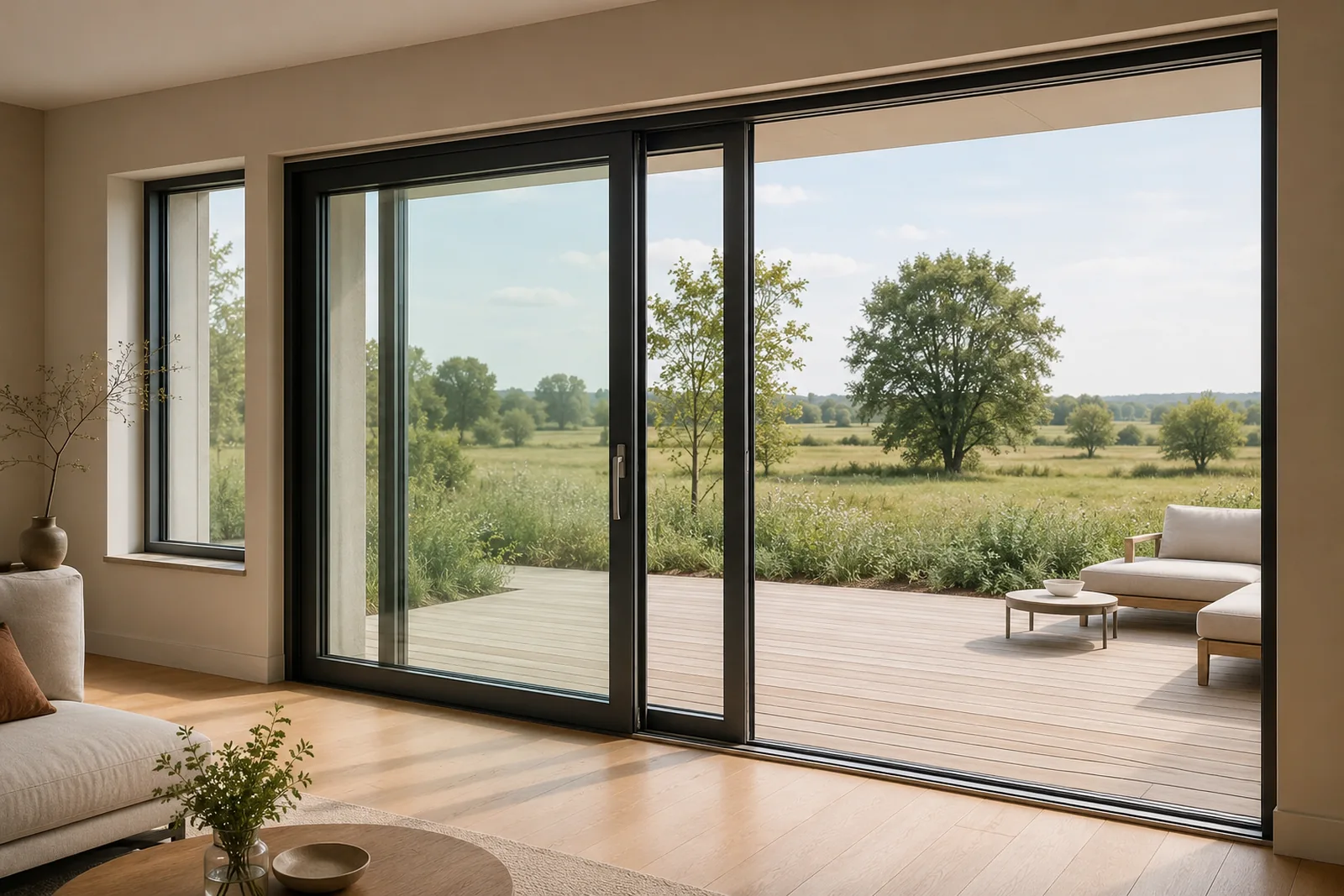

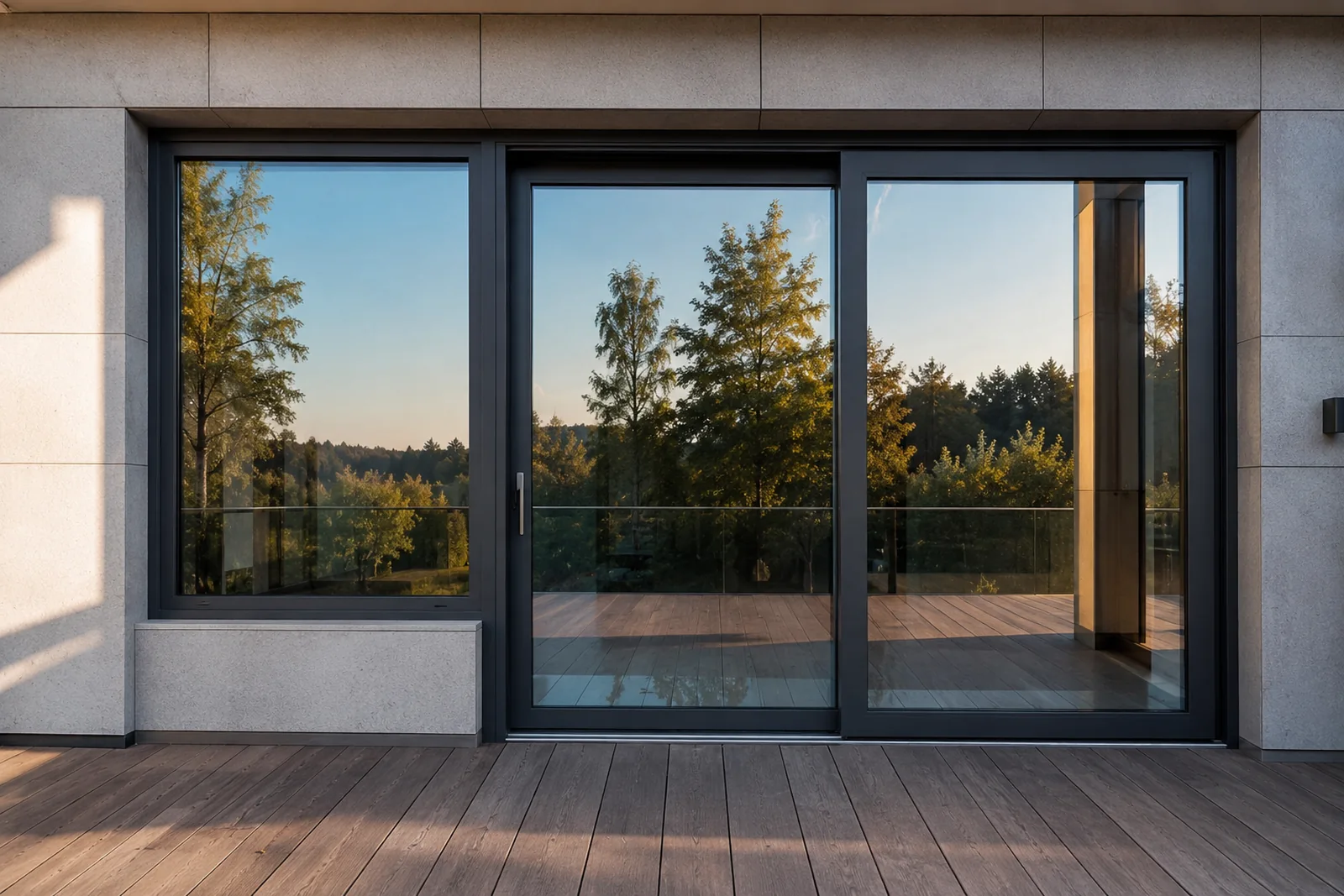

Полотно приподнимается с уплотнителей, едет по рельсу и опускается обратно в притвор. В стыке рамы с глухой частью видно 25 мм профиля, поэтому в закрытом положении стекло почти не разделено рамкой. Створка бывает до 4000 × 4000 мм и весом до 600 кг, заполнение до 45 мм, есть исполнение до RC2.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

Технические характеристики

Значения по системе, источник указан под таблицей.

Заводские каталоги ALUMIL: SUPREME S650 PHOS и S650 ECLIPSE (предельные габариты — по диаграммам Maximum Panel Dimensions For Given Wind Pressure)

Сечения профилей: рама 59 мм по высоте и 164 мм по ширине, створка 22/32 мм по высоте и 62 мм по ширине, профиль крюка 25 мм. Тип теплоизоляции — полиамид и ПВХ. Предельные габариты створки заданы 14 диаграммами «Maximum Panel Dimensions For Given Wind Pressure» для разных комбинаций профилей и классов ветровой нагрузки (B1…B5 — предел прогиба L/200, A1…A5 — L/150), с дополнительным ограничением H/L ≤ 2,5; верхняя граница по обеим осям — 4,0 м. Автоматизированное исполнение S650 e-MOTION: рама 45 × 174 мм, створка 25/32 × 67,4 мм, заполнение 50 мм, вес створки до 700 кг. Сайт ALUMIL и заводской каталог расходятся по S650 PHOS: заполнение 46 мм и вес створки до 1000 кг на сайте против 45 мм и 600 кг в каталоге — в расчёт берём каталожные. Uf завод не публикует; для всей конструкции Uw = 1,1 Вт/(м²·К) при окне 5,00 × 2,50 м и Ug = 0,7 Вт/(м²·К). Алюминиевые профили полностью скрыты в стене — видимой остаётся только комбинация рамы с глухой частью. Класс RC2 достигается опционально — комплектом дополнительных точек запирания (артикул 630-65-011-00) и защитой переднего замка (640-65-007-00). Число комплектов зависит от высоты створки: до 2 м — 2 комплекта, от 2 до 2,5 м — 3, свыше 3 м — 4. В каталоге модификации ECLIPSE взломостойкость не упоминается. Число рельсов определяет и долю открывания проёма, и монтажную глубину: двухрельсовая рама — открывание 50% при глубине 164 мм, трёхрельсовая — 67% при 250 мм, четырёхрельсовая — 75% при 336 мм. Чем больше рельсов, тем шире открывание, но тем глубже рама — это ограничивает возможность установки в конкретный проём. Класс RC2 достигается опционально — комплектом дополнительных точек запирания.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Раскладки полотен по каталогу фурнитуры Siegenia PORTAL HS: стрелка — куда уезжает полотно, крестик в углу — глухое поле, брусок на кромке — ручка. Предельная ширина в подписях — ограничение фурнитуры; у конкретной системы предел может быть меньше по габаритам створки.

Здесь четыре характерные раскладки из одиннадцати. Остальные — в статье про схемы открывания сдвижных дверей: фасад и план по каждой, число полотен и направляющих.
