Подъёмно-сдвижная система · алюминий с терморазрывом

Schüco ASS 70.HI

Полотно приподнимается с уплотнителей, едет по рельсу и опускается обратно в притвор. Монтажная глубина 70 мм — массовое решение Schüco для террасного выхода.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

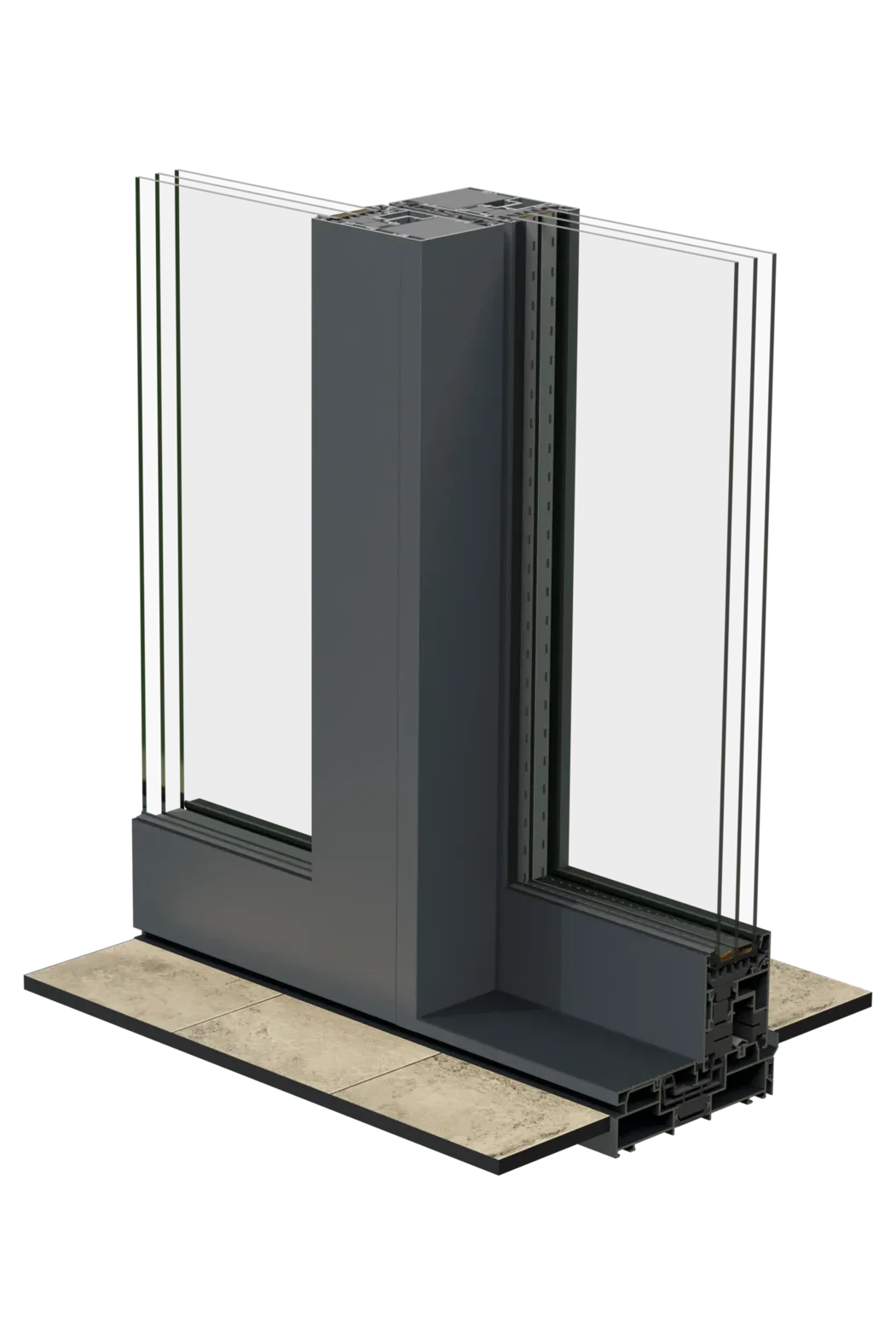

Сечение профиля Schüco ASS 70.HI: контур с терморазрывом, уплотнения и стеклопакет
Сечение профиля Schüco ASS 70.HI — рама, створка, термовставки и стеклопакет в одном узле
160мммонтажная глубина
до 52ммтолщина заполнения
до 44дБзвукоизоляция
3000мммаксимальная ширина
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводSchüco
Тип конструкцииСдвижные двери
Материал контураАлюминий
Особенности сборкиПодъёмно-сдвижная (HS)
Монтажная глубина160 мм (одно- и двухрельсовая) / 250 мм (трёхрельсовая)
ТерморазрывДа
Контуры уплотнения2 контура EPDM
Толщина заполненияДо 52 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUw ≥ 1,3 Вт/(м²·К)
ВодонепроницаемостьДо 1050 Па по EN 12208
ЗвукоизоляцияДо 44 дБ
ВзломостойкостьДо RC2
Максимальная ширина3000 мм (створка)
Максимальная высота3000 мм (створка)
Максимальный вес створки400 кг
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSchüco (Германия)
Направляющих в раме1–3
Раскладки полотенВсе одиннадцать обозначений фурнитуры, включая телескопическое E и шестиполотное L *

Официальный проспект Schüco ASS 70.HI (P 3888/12.13)

Число контуров посчитано по типовому разрезу (узел 2.1): на пути холода два уплотнителя притвора. Материал — EPDM: официальный каталог запчастей Schüco относит системные EPDM-уплотнители к линейкам AWS и ASS. Класс взломостойкости — по DIN V ENV 1627. Завод приводит Uf от 2,0 Вт/(м²·К), из которого получаются Uw около 1,3 Вт/(м²·К). Звукоизоляция Rw ≤ 44 дБ по DIN EN ISO 140-03 и DIN EN ISO 717-1. Возможная комплектация — порог Low-step, двухсторонняя ручка, электропривод, москитная сетка.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Открывание

Варианты конструкций

Четыре типа открывания Schüco ASS 70.HI из её заводского набора, от простого к сложному: сверху вид снаружи, под ним план. Стрелка — куда уезжает полотно, крестик — глухое поле, брусок на кромке — ручка; в плане видно, сколько в раме направляющих и по какой идёт каждое полотно.

Полный ряд из тринадцати типов, фасад и план по каждому — в статье про типы открывания Schüco.

Те же раскладки в обозначениях фурнитуры, которыми пользуются остальные системы каталога, — в статье про схемы открывания сдвижных дверей.

Typ 1A · глухое + подвижное, вид снаружиTyp 1A · глухое + подвижное, план
Typ 1A · глухое + подвижное
Одна направляющая, глухое поле в раме коробки: открывается половина проёма.
Typ 2A · два подвижных, внахлёст, вид снаружиTyp 2A · два подвижных, внахлёст, план
Typ 2A · два подвижных, внахлёст
Полотна на разных рельсах заходят одно за другое — входить можно с любой стороны.
Typ 2D/1 · раскрытие от центра, вид снаружиTyp 2D/1 · раскрытие от центра, план
Typ 2D/1 · раскрытие от центра
Две створки смыкаются посередине и уходят за глухие поля: проход по центру.
Typ 3F · шесть полотен, четыре подвижных, вид снаружиTyp 3F · шесть полотен, четыре подвижных, план
Typ 3F · шесть полотен, четыре подвижных
Три направляющие, полотна уходят по два в каждую сторону — проём открывается почти во всю ширину.
Применение

Где ставим Schüco ASS 70.HI

01

Панорамный проём во всю стену

Створка до 3000 × 3000 мм весом до 400 кг: проём, который обычно делят импостом пополам, закрываем одним полотном.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Двухкамерный стеклопакет

Заполнение до 52 мм: двухкамерный стеклопакет или триплекс — без переделки контура.

04

Первый этаж и выход в сад

Класс до RC2 — то, что спрашивают для проёмов на уровне земли.

Фотографии

Кадры системы на объектах

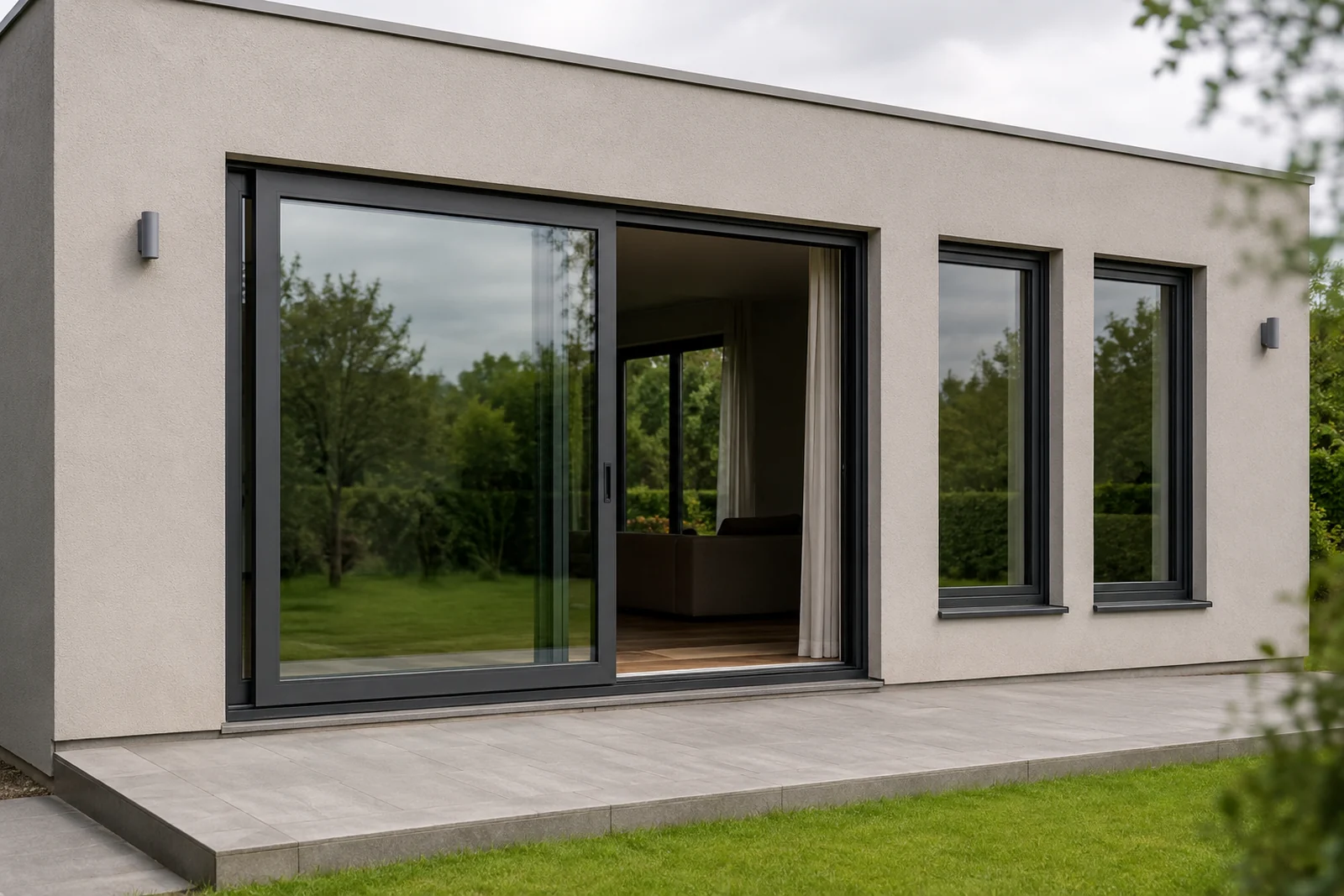

Полотно в открытом положении — Schüco ASS 70.HI
Полотно в открытом положении

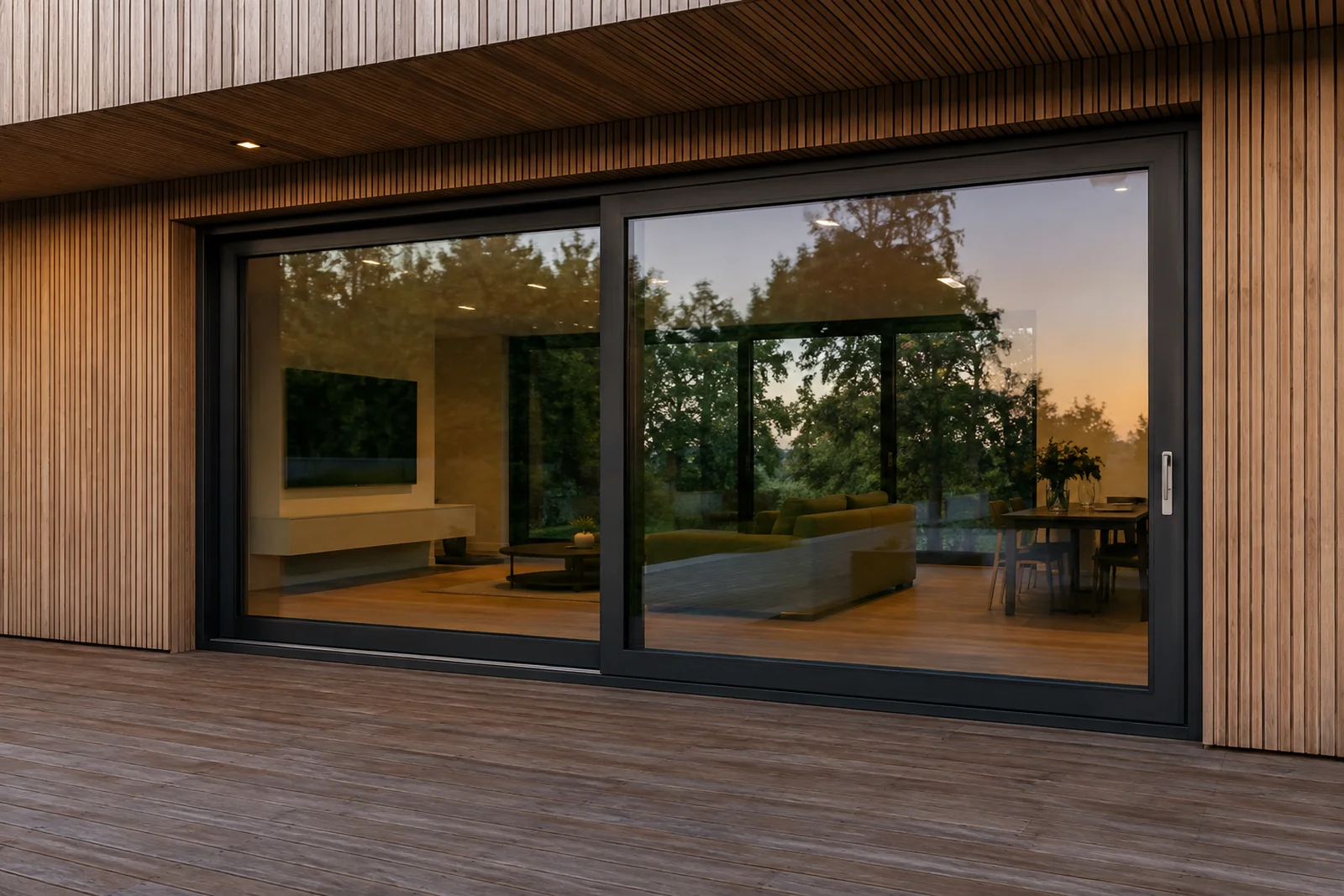

Выход на террасу с улицы — Schüco ASS 70.HI
Выход на террасу с улицы
