Schüco ASE 80.HI

Полотно приподнимается с уплотнителей, едет по рельсу и опускается обратно в притвор. Монтажная глубина 80 мм — самый глубокий контур направления, под тяжёлые полотна и повышенное тепло.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

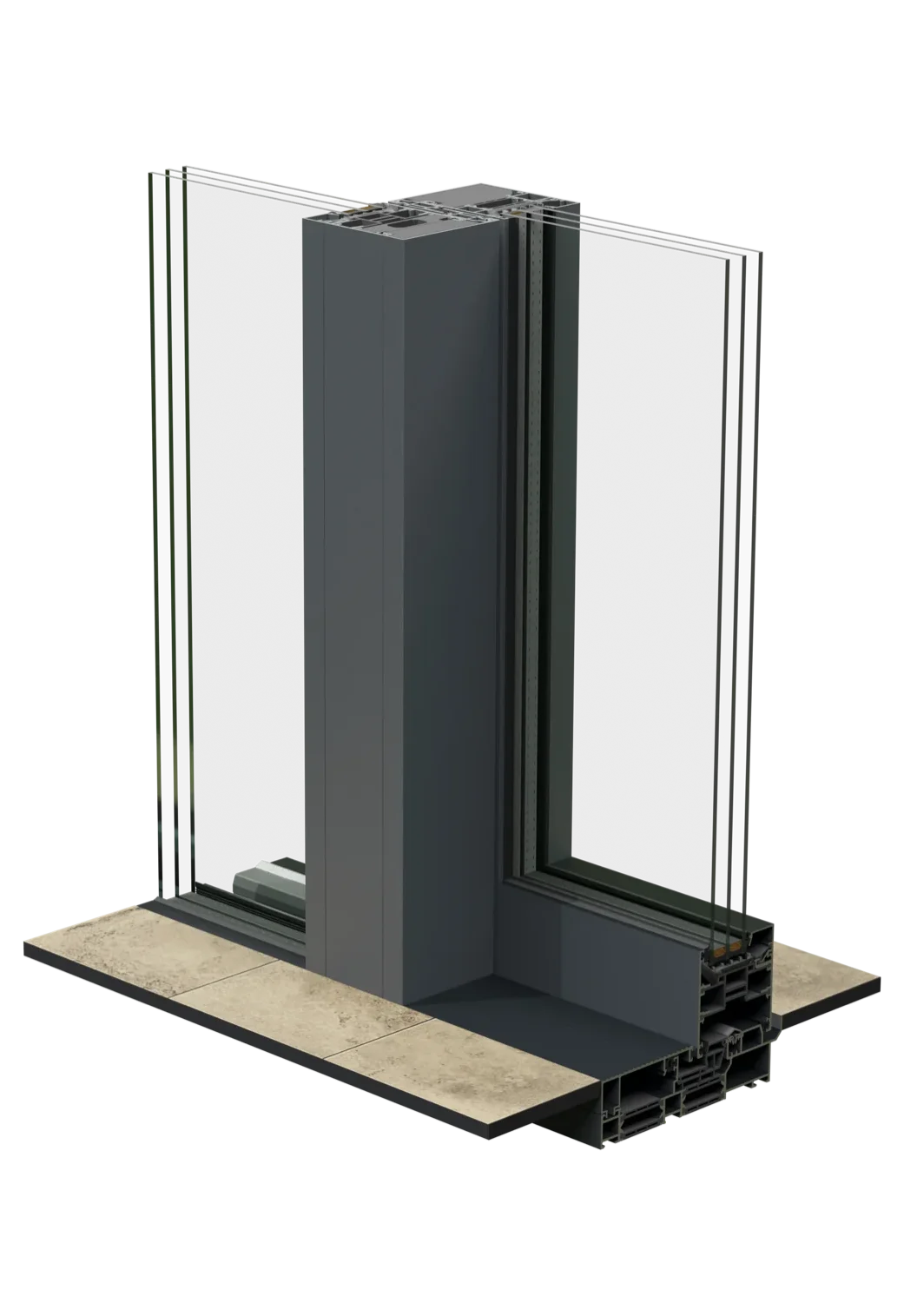

Технические характеристики

Значения по системе, источник указан под таблицей.

Официальный технический каталог Schüco «Schiebesysteme ASE 80.HI / ASE 60», раздел Technische Daten

По официальному каталогу Schüco (Technische Informationen, Prüfungen und Normen): теплоизоляция по DIN EN ISO 10077-2 — Uf от 1,8 Вт/(м²·К); звукоизоляция по DIN EN ISO 140-3 — до Rw 45 дБ; взломостойкость по DIN V ENV 1627 — до WK 2 (RC 2); воздухопроницаемость по DIN EN 12207 — до класса 4; водонепроницаемость по DIN EN 12208 — до E 900; сопротивление ветровой нагрузке по DIN EN 12210 — до C5/B5; усилия управления по DIN EN 13115 — класс 1; долговечность по DIN EN 12400 — класс 2. Завод оговаривает, что это наилучшие значения системы в целом, а конкретное исполнение нужно проверять по протоколам. Схемы открывания: Typ 1A, 1B, 1D (и варианты .i), 2A, 2A/1, 2B, 2C, 2D, 2D/1. Расхождение по теплоизоляции: в дилерском каталоге указано Uf = 0,99 Вт/(м²·К), в официальном — от 1,8; принято дилерское значение, требует уточнения. Число рельсов определяет и долю открывания проёма, и монтажную глубину: двухрельсовая рама — открывание 50% при глубине 180 мм, трёхрельсовая — 67% при 292 мм. Чем больше рельсов, тем шире открывание, но тем глубже рама — это ограничивает возможность установки в конкретный проём. Теплоизоляция приведена по официальному каталогу Schüco (DIN EN ISO 10077-2). В дилерском каталоге для этой системы указано Uf = 0,99 Вт/(м²·К) — значение не подтверждается заводским документом. Uw рассчитан заводом для подъёмно-сдвижного элемента типа 2A/1 массой 200 кг размером 4000 × 2500 мм: 1,4 / 1,3 Вт/(м²·К) при Ug 1,1 / 1,0 и 1,1 / 0,8 Вт/(м²·К) при Ug 0,7 / 0,5 (лучшее значение — с рамкой Swisspacer U и трёхкамерным стеклопакетом). Максимальный вес створки 600 кг достижим только с мехатронной фурнитурой Schüco TipTronic, без неё — 500 кг.

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Четыре типа открывания Schüco ASE 80.HI из её заводского набора, от простого к сложному: сверху вид снаружи, под ним план. Стрелка — куда уезжает полотно, крестик — глухое поле, брусок на кромке — ручка; в плане видно, сколько в раме направляющих и по какой идёт каждое полотно.

Полный ряд из тринадцати типов, фасад и план по каждому — в статье про типы открывания Schüco.

Те же раскладки в обозначениях фурнитуры, которыми пользуются остальные системы каталога, — в статье про схемы открывания сдвижных дверей.

Одна направляющая, глухое поле в раме коробки: открывается половина проёма.

Полотна на разных рельсах заходят одно за другое — входить можно с любой стороны.

Две створки смыкаются посередине и уходят за глухие поля: проход по центру, из плоскости ничего не выступает.

Предельная раскладка серии: три направляющие, полотна уходят по два в каждую сторону.
