Schüco ASS 77 PD.HI

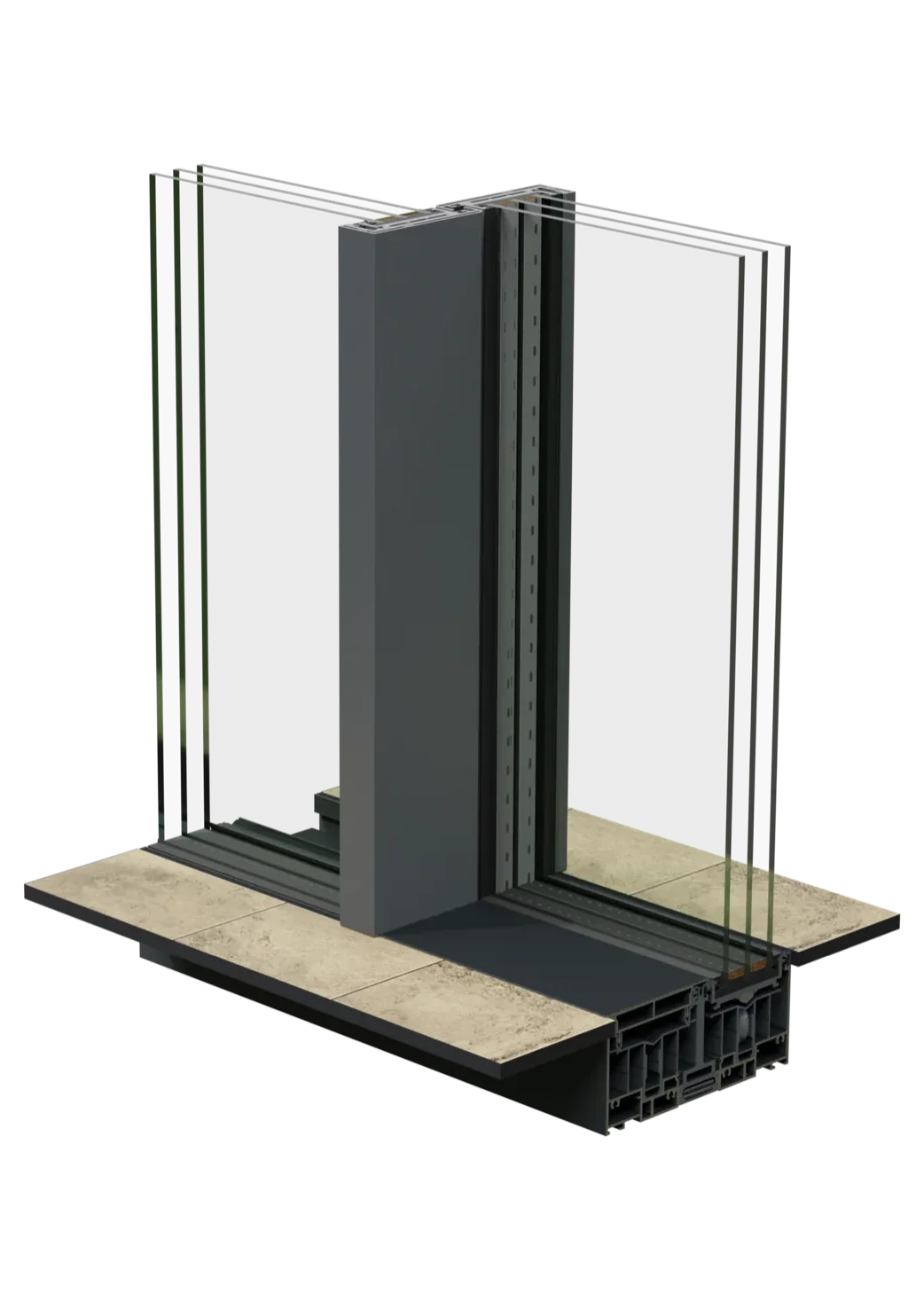

Полотно едет по нижнему рельсу и в закрытом положении садится в притвор — без подъёма и опускания створки. Монтажная глубина 77 мм при узкой видимой части: тонкая рама и тёплый контур одновременно.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

Технические характеристики

Значения по системе, источник указан под таблицей.

Официальный каталог Schüco, ASS 77 PD.HI (Panorama Design)

Схемы открывания по каталогу Schüco: Typ 2A, 2A/1, 2B, 2D, 2D/1, 2D/1-90 (угловая, 90°) — на двух рельсых; Typ 3E/1 и 3F — на трёх рельсых. Больше трёх рельсов система не имеет: в схеме 3F по трём рельсым ходят шесть полотен. Диапазон рабочих температур −20…+50 °C. Защита от коррозии по DIN EN 1670 — класс 4. Взломостойкость по DIN V ENV 1627 — RC 2, зависит от исполнения. Завод оговаривает, что приведены наилучшие значения системы в целом. Число рельсов определяет и долю открывания проёма, и монтажную глубину: двухрельсовая рама — открывание 50% при глубине 197 мм, трёхрельсовая — 67% при 297 мм. Чем больше рельсов, тем шире открывание, но тем глубже рама — это ограничивает возможность установки в конкретный проём. Значение 0,96 Вт/(м²·К) — это Uw всей конструкции в ручном исполнении, а не Uf профиля; у мехатронного исполнения Uw от 1,0 Вт/(м²·К).

* Раскладки полотен — наш вывод по числу направляющих и предельным габаритам створки, а не заводской документ. Возможную раскладку уточняйте при расчёте: у конкретного проёма предел может быть меньше.

Варианты конструкций

Четыре типа открывания Schüco ASS 77 PD.HI из её заводского набора, от простого к сложному: сверху вид снаружи, под ним план. Стрелка — куда уезжает полотно, крестик — глухое поле, брусок на кромке — ручка; в плане видно, сколько в раме направляющих и по какой идёт каждое полотно.

Полный ряд из тринадцати типов, фасад и план по каждому — в статье про типы открывания Schüco.

Те же раскладки в обозначениях фурнитуры, которыми пользуются остальные системы каталога, — в статье про схемы открывания сдвижных дверей.

Две направляющие, полотна заходят одно за другое: однонаправляющих типов у этой системы нет вовсе.

Глухое поле собрано в створочном профиле, поэтому снаружи оба поля выглядят одинаково.

Створки смыкаются посередине и уходят за глухие поля; в этом же типе делается угол 90°.

Три направляющие, полотна уходят по два в каждую сторону.
