Оконно-дверная система · тёплый алюминий

AGS 68

Алюминий с терморазрывом для окон и дверей частного дома: рама 68 мм, створка 68 и 76 мм, стеклопакет до 58 мм. Два контура уплотнения и термовставки из армированного стекловолокном полиамида держат тепло, а узкий видимый профиль оставляет максимум света.

Тип конструкции и материал ведут в подборки: там собраны все системы с такими же характеристиками — есть с чем сравнить.

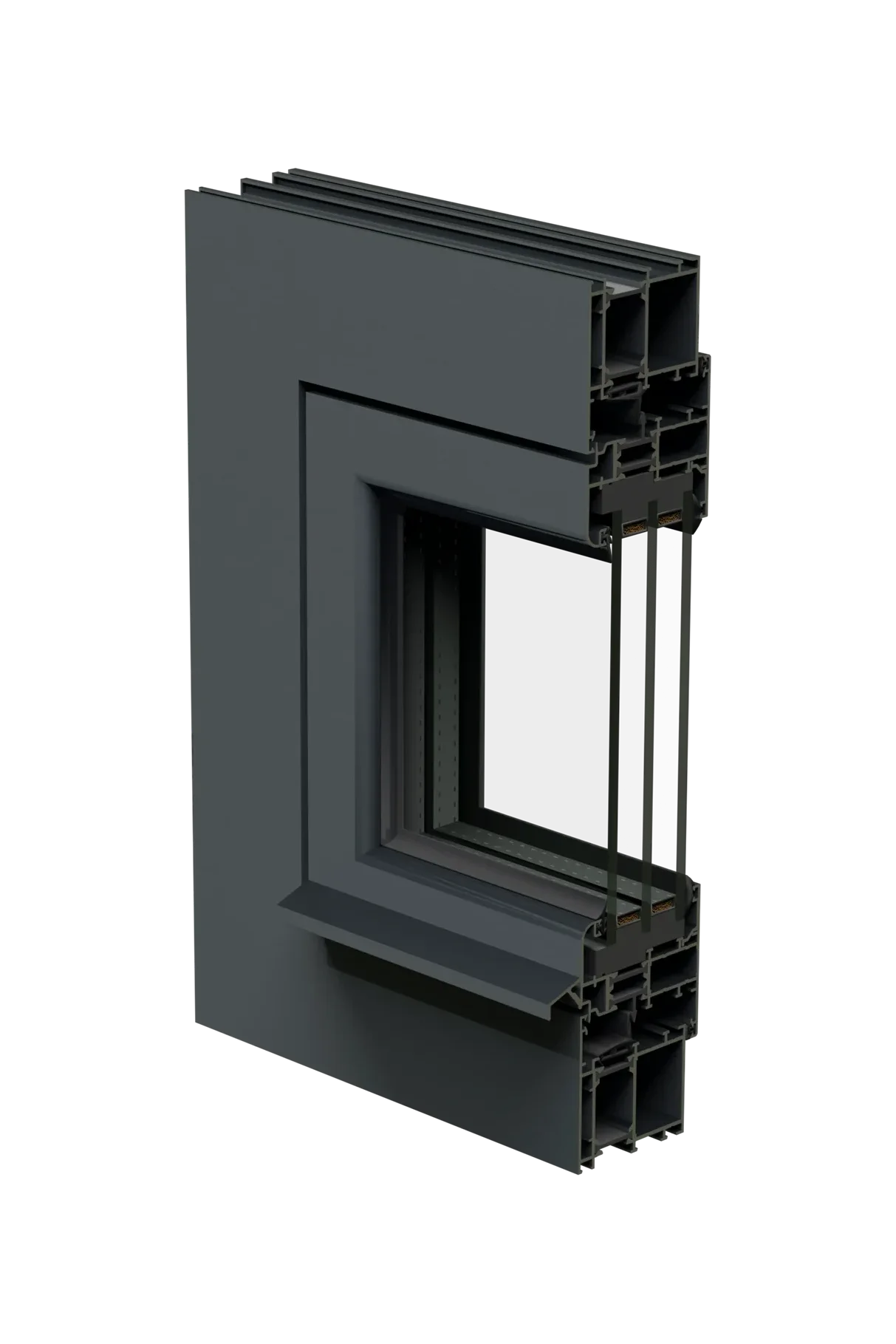

Сечение профиля AGS 68: терморазрыв из армированного полиамида, два контура уплотнения, стеклопакет
Сечение профиля AGS 68 — рама, створка, термовставки и стеклопакет в одном узле
68мммонтажная глубина
18–58ммтолщина заполнения
0,35–0,45м²·°C/Втприведённое сопротивление теплопередаче
32дБАзвукоизоляция
Характеристики

Технические характеристики

Данные по серии AGS 68 из технической документации и сертификационных испытаний. Точное значение зависит от заполнения: чем лучше стеклопакет, тем выше верхняя граница.

Монтажная глубинарама 68 мм, створка 68 и 76 мм
Терморазрывдве термовставки из полиамида, армированного стекловолокном
Контуры уплотнениядва: центральное (рамное) и внутреннее уплотнение притвора
Толщина заполненияот 18 до 58 мм
Тёплая или холодная системаТёплая
Приведённое сопротивление теплопередачеR = 0,35–0,45 м²·°C/Вт — пара профилей рама/створка, в зависимости от заполнения
Воздухопроницаемость5 кг/(м²·ч) при разности давлений 10 Па (притворы с уплотнением в двух плоскостях, однокамерный стеклопакет)
ВодонепроницаемостьКласс Б по ГОСТ 21519-2003
Сопротивление ветровой нагрузкеКласс Б по ГОСТ 21519-2003
Звукоизоляция32 дБА (шум городского транспорта), класс Г
Поворотно-откидное открываниеДа
Арочные и радиусные конструкциида, минимальный радиус 500 мм
Сплав профиляАД31 или 6060 по ГОСТ 22233-2001 — в зависимости от завода-изготовителя
Фурнитурный пазR40; европаз — у модификации AGS 68E
Разные цвета снаружи и внутрида — наружные и внутренние поверхности конструкции окрашиваются в разные цвета
АнодированиеВозможно
Разработка системыNEWTEC GROUP (Италия); российский аналог набора профилей — NT SY 68

Протокол испытаний ООО «Агрисовгаз», ГОСТ 21519-2003 и 22233-2001

Значение приведено для пары профилей рама/створка и зависит от заполнения. Терморазрыв — две термовставки из полиамида, армированного стекловолокном.

Открывание

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Поворотное или поворотно-откидное окно
Слева — поворотное, справа — поворотно-откидное. Штриховые линии: открывание внутрь. То же исполнение идёт на балконную дверь: контур тот же, меняется высота.
Двухстворчатое окно: поворотная и поворотно-откидная створка
Левая створка поворотная, правая поворотно-откидная. Посередине импост или штульп.
Входная дверь, открывание внутрь или наружу
Слева — внутрь (штриховые линии), справа — наружу (сплошные). Снизу порог.
Окно или дверь в составе витража
Открывающаяся створка в стоечно-ригельной конструкции: витраж показан бледными линиями.
Балконный блок
Слева окно над подоконником, справа дверь на балкон: петли справа, открывание внутрь, снизу глухая панель.
Отделка
Порошковая окраска по шкале RAL — любой цвет, включая матовые и структурные фактуры.
Имитация поверхности под дерево на алюминии.
Анодирование — как альтернатива окраске.
Профили из АД31 или 6060 по ГОСТ 22233-2001 — основа под любое из покрытий.
Применение

Где ставим AGS 68

01

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

02

Двухкамерный стеклопакет

Заполнение до 58 мм: двухкамерный стеклопакет или триплекс — без переделки контура.

03

Проём непрямоугольной формы

Арочные и радиусные конструкции: геометрия, которая не сводится к прямоугольнику.

04

Проветривание без сквозняка

Поворотно-откидная створка: щелевое положение вместо распахнутого окна.

Фотографии

Кадры системы на объектах

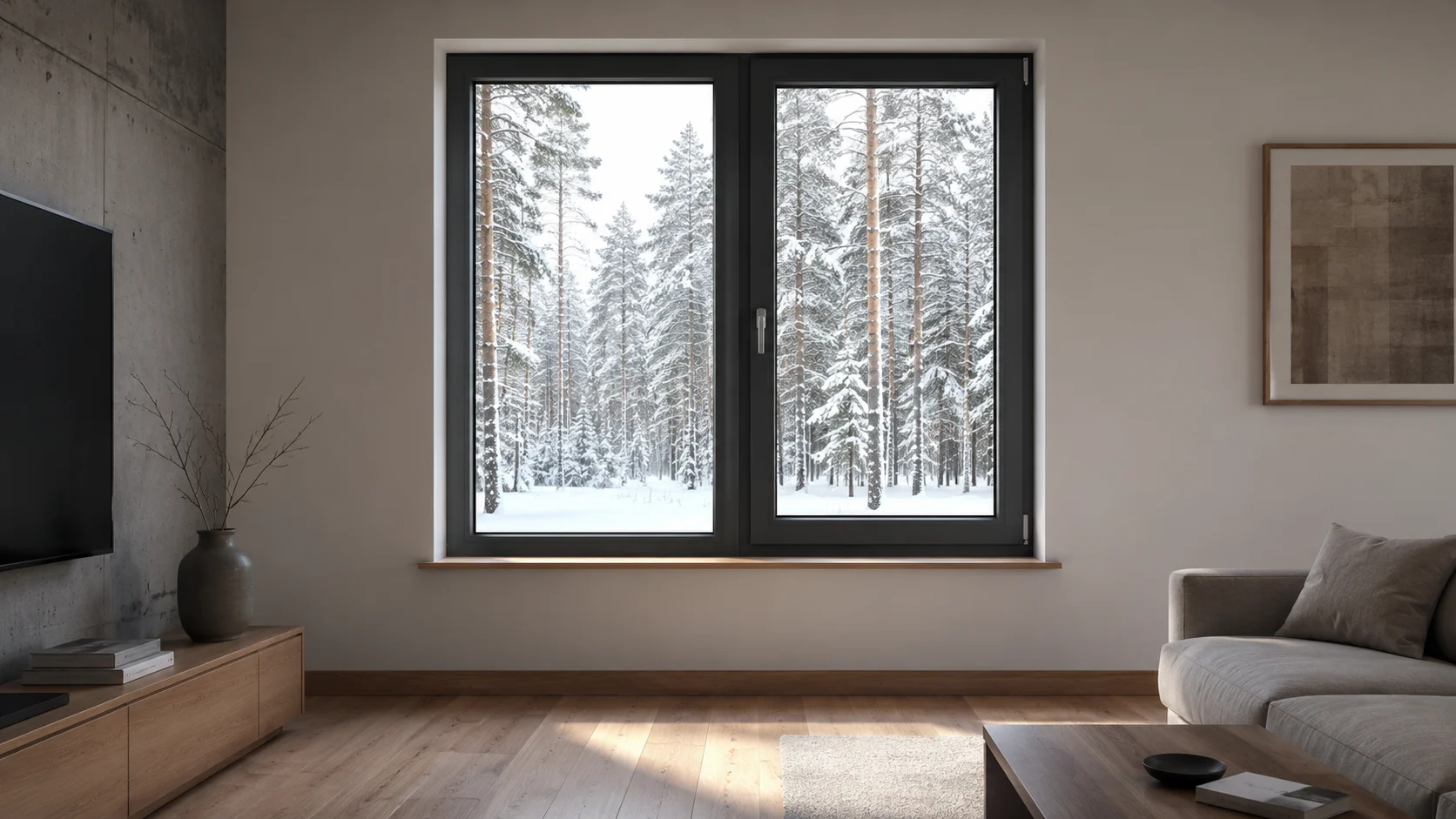

Алюминиевое окно с терморазрывом AGS 68 в гостиной загородного дома
Окно AGS 68 в гостиной загородного дома

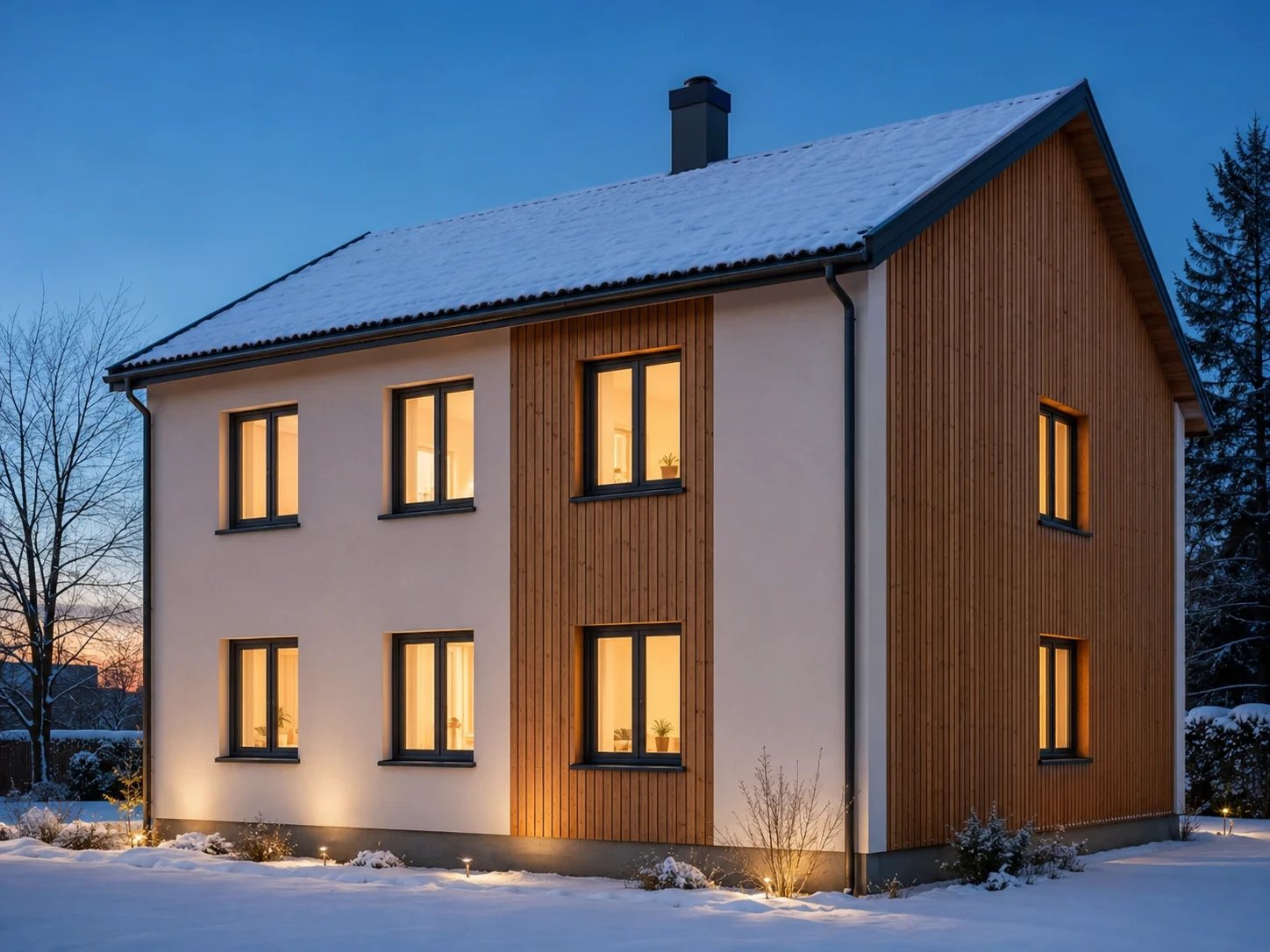

Фасад загородного дома с алюминиевыми окнами AGS 68 в тёмных рамах
Дом снаружи: окна в тёмных рамах

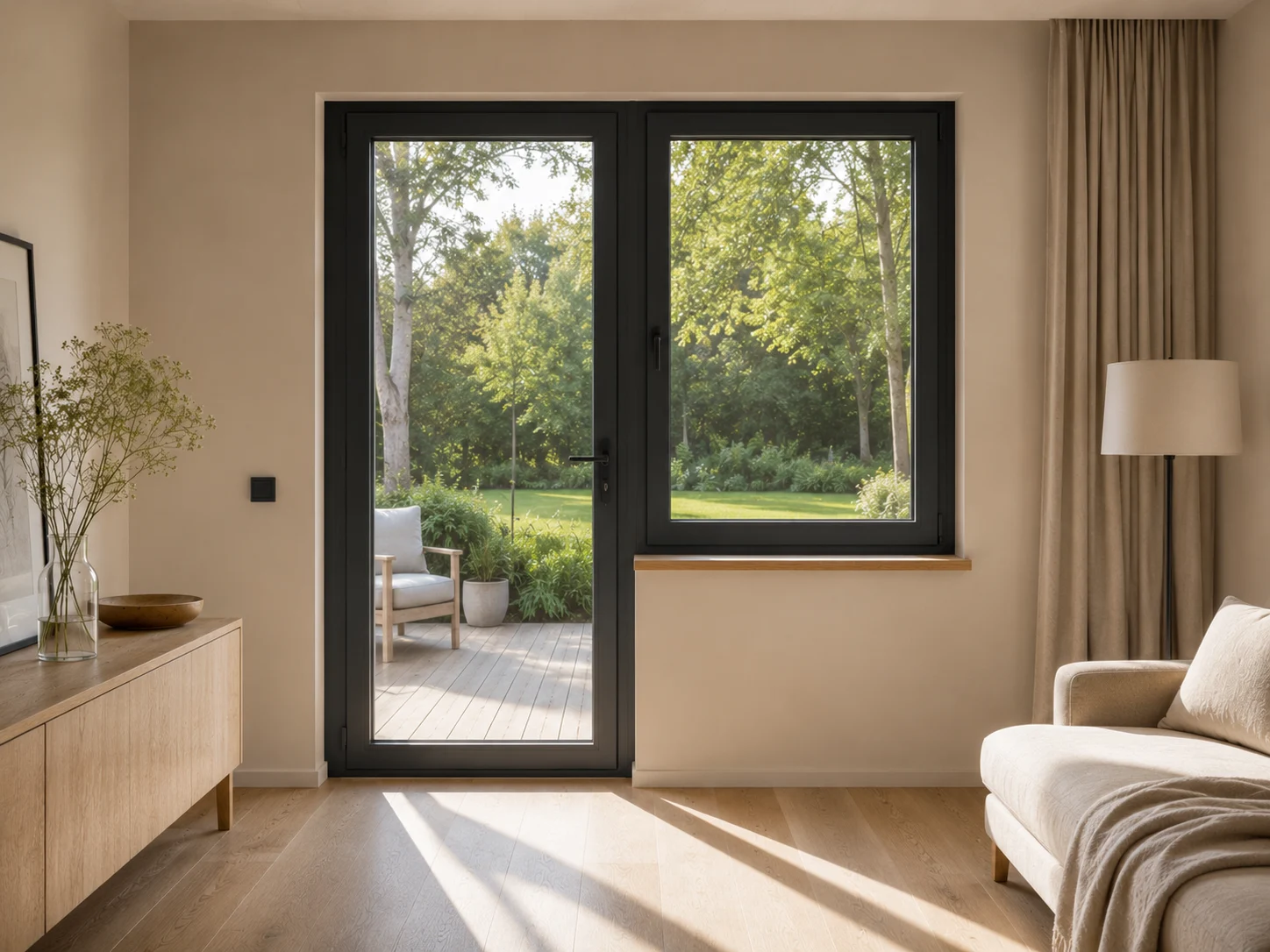

Балконный блок AGS 68: алюминиевая дверь и окно, выход на террасу
Балконный блок и выход на террасу

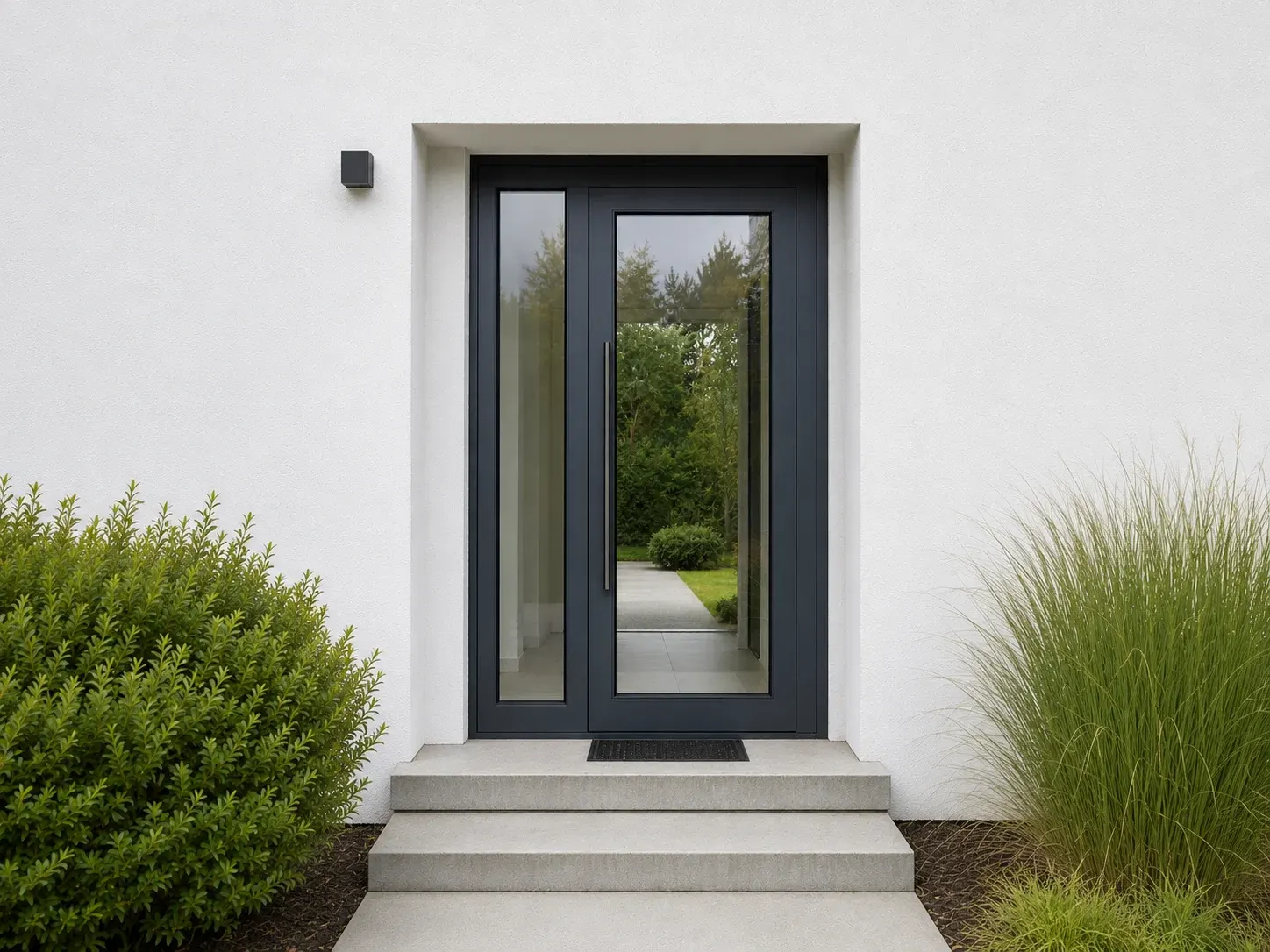

Входная группа: алюминиевая дверь AGS 68 с боковым остеклением
Входная группа с боковым остеклением
