Оконно-дверная система · алюминий с терморазрывом

Schüco AWS 75.SI+

Поворотные и поворотно-откидные створки: алюминий с терморазрывом, контур глубже базового — под повышенные требования по теплу.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

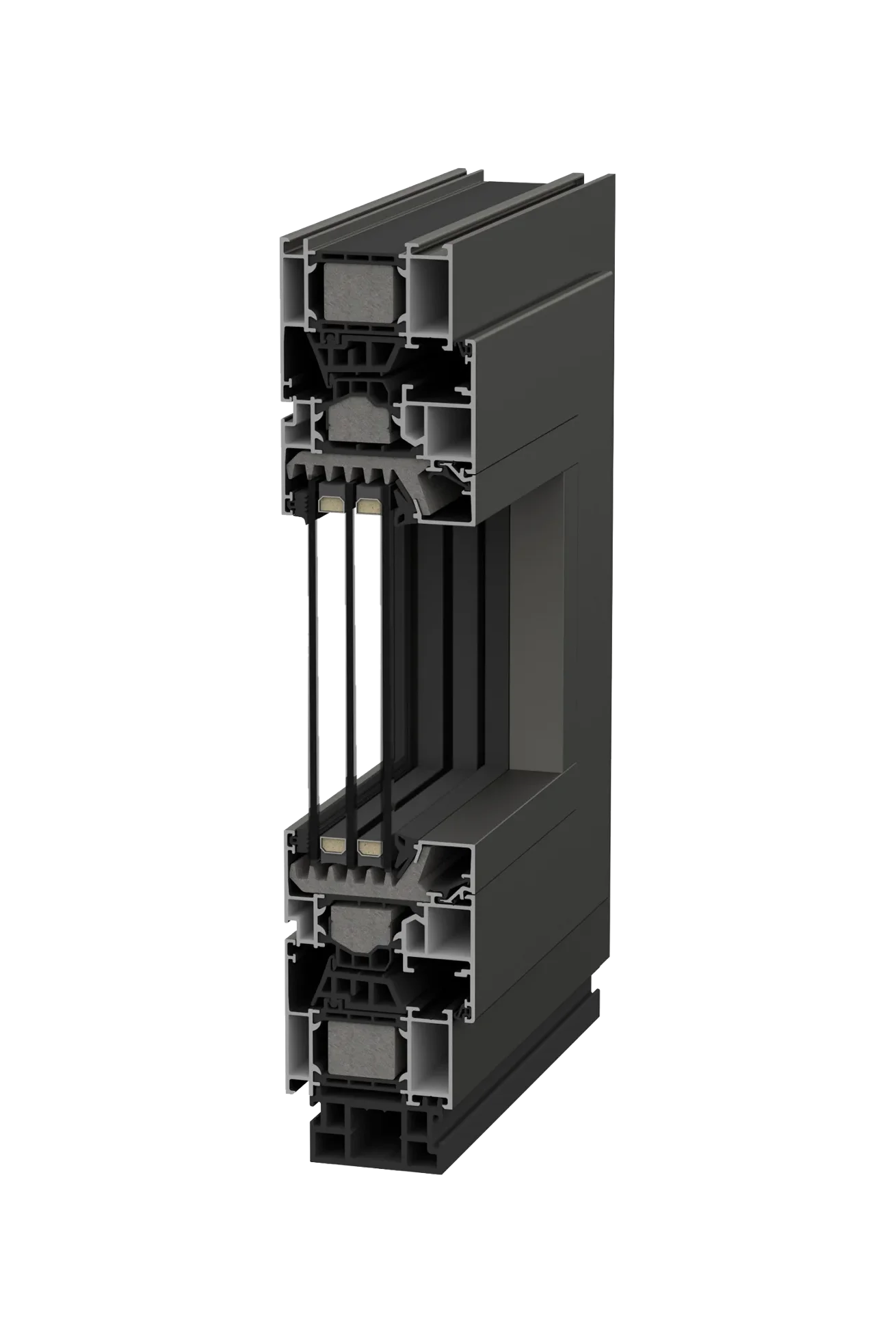

Сечение профиля Schüco AWS 75.SI+: контур с терморазрывом, уплотнения и стеклопакет
Сечение профиля Schüco AWS 75.SI+ — рама, створка, термовставки и стеклопакет в одном узле
75мммонтажная глубина
до 65ммтолщина заполнения
0,92Вт/(м²·К)коэффициент теплопередачи
до 48дБзвукоизоляция
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводSchüco
Тип конструкцииОкна и двери
Материал контураАлюминий
Монтажная глубина75 мм
ТерморазрывДа
Контуры уплотнения2 контура EPDM
Толщина заполненияДо 65 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 0,92 Вт/(м²·К)
ВоздухопроницаемостьКласс 4 по EN 12207
ВодонепроницаемостьКласс 9А по EN 12208
Сопротивление ветровой нагрузкеКласс C5/B5 по EN 12210
ЗвукоизоляцияДо 48 дБ
ВзломостойкостьДо RC3
Максимальная ширина1700 мм (створка)
Максимальная высота2500 мм (створка)
Максимальный вес створки250 кг
Поворотно-откидное открываниеДа
Арочные и радиусные конструкцииДа
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSchüco (Германия)

Страница системы на сайте infacade.ru (сохранена в «Источники\сайт»); дилерские каталоги Schüco (alumokna.com, schueco.co.ua), раздел AWS 75.SI+

Число контуров посчитано по типовому разрезу: на пути холода между рамой и створкой два уплотнителя — наружное в притворе и среднее. Уплотнения на кромках стеклопакета в счёт не включены. Материал — EPDM: официальный каталог запчастей Schüco относит системные EPDM-уплотнители к линейкам AWS и ASS. Класс RC2 по основному каталогу; в ряде дилерских источников указывается до RC3 — заводским документом не подтверждено. Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета. Скрытые петли.

Открывание

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Поворотная створка
Петли сбоку, открывание внутрь. То же исполнение идёт на балконную дверь: контур тот же, меняется высота.
Поворотно-откидная створка
Тот же контур: откидывание на нижних петлях. На балконной двери — то же исполнение во всю высоту проёма.
Двухстворчатое окно
Поворотная и поворотно-откидная створка, посередине импост или штульп.
Дверь внутрь или наружу
Слева внутрь (штриховые), справа наружу (сплошные), снизу порог.
Балконный блок
Слева окно над подоконником, справа дверь на балкон: створки навешены на средний импост, открывание внутрь, дверное полотно во всю высоту.
Применение

Где ставим Schüco AWS 75.SI+

01

Окно в пол и высокая дверь

Створка до 1700 × 2500 мм весом до 250 кг: окно в пол, балконная дверь, выход на террасу — без деления проёма по высоте.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Тяжёлое стекло и большие поля

Заполнение до 65 мм: двухкамерный стеклопакет, триплекс или закалённое стекло входят без переделки контура.

04

Первый этаж и отдельный вход

Класс до RC3: проёмы на уровне земли и отдельный вход в дом.

05

Проём непрямоугольной формы

Арочные и радиусные конструкции: геометрия, которая не сводится к прямоугольнику.

06

Проветривание без сквозняка

Поворотно-откидная створка: щелевое положение вместо распахнутого окна.

Фотографии

Кадры системы на объектах

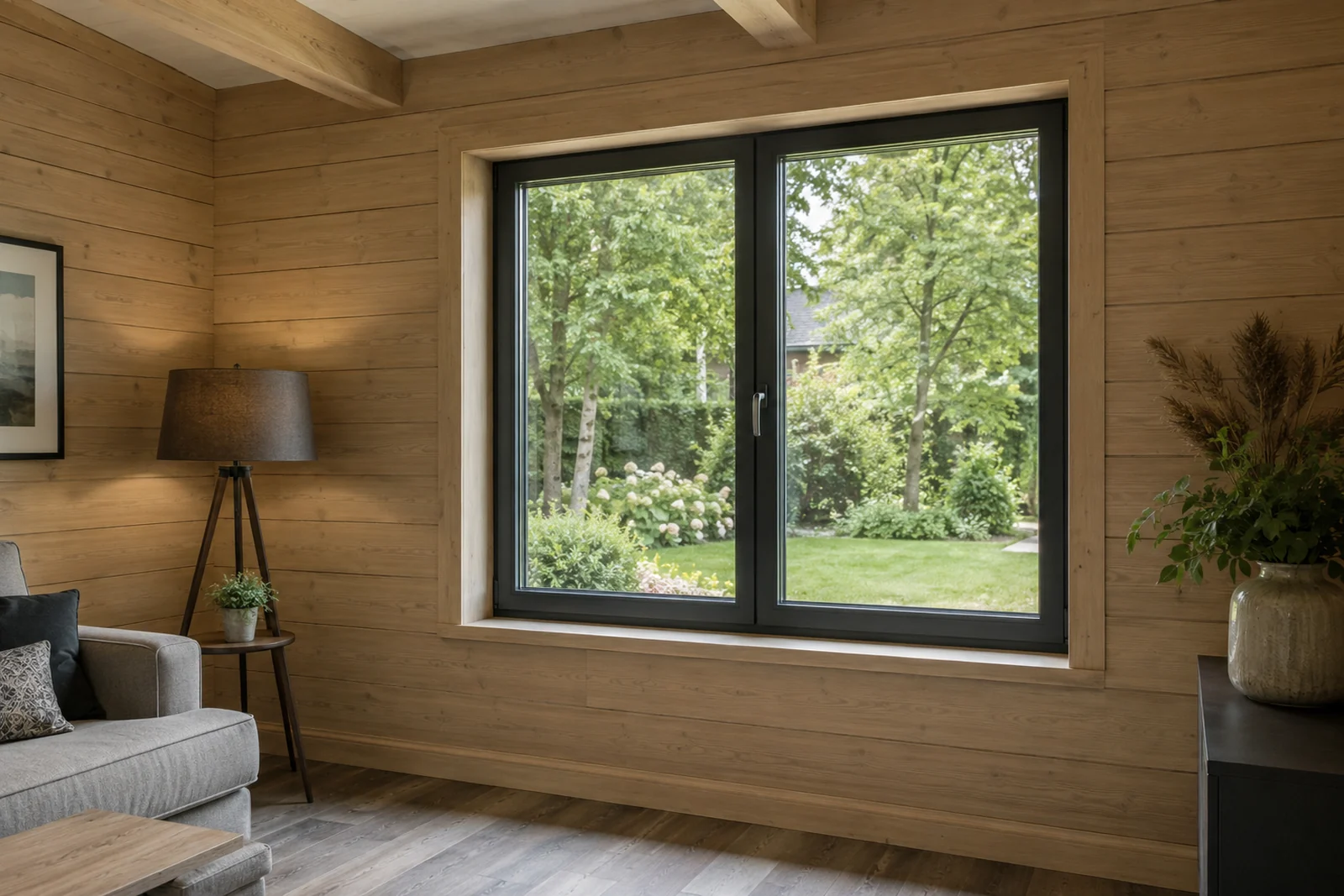

Окно в комнате — Schüco AWS 75.SI+
Окно в комнате

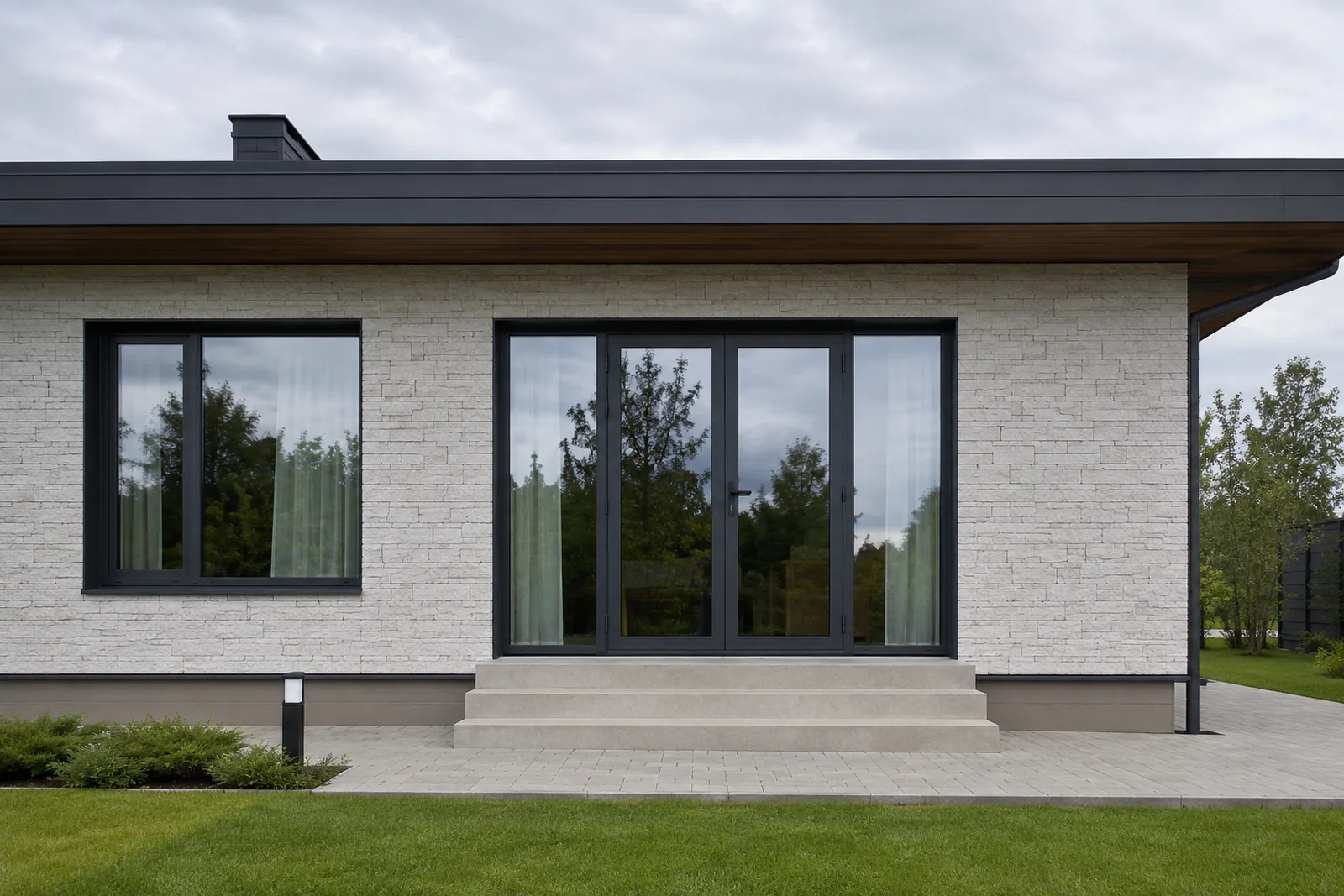

Тот же дом с улицы — Schüco AWS 75.SI+
Тот же дом с улицы
