Фасадная система · алюминий, узкопрофильная

Schüco FWS 35 PD.HI

Узкопрофильный алюминиевый фасад: видимая ширина профиля 35 мм — самая тонкая раскладка направления, сетка стоек и ригелей почти исчезает.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

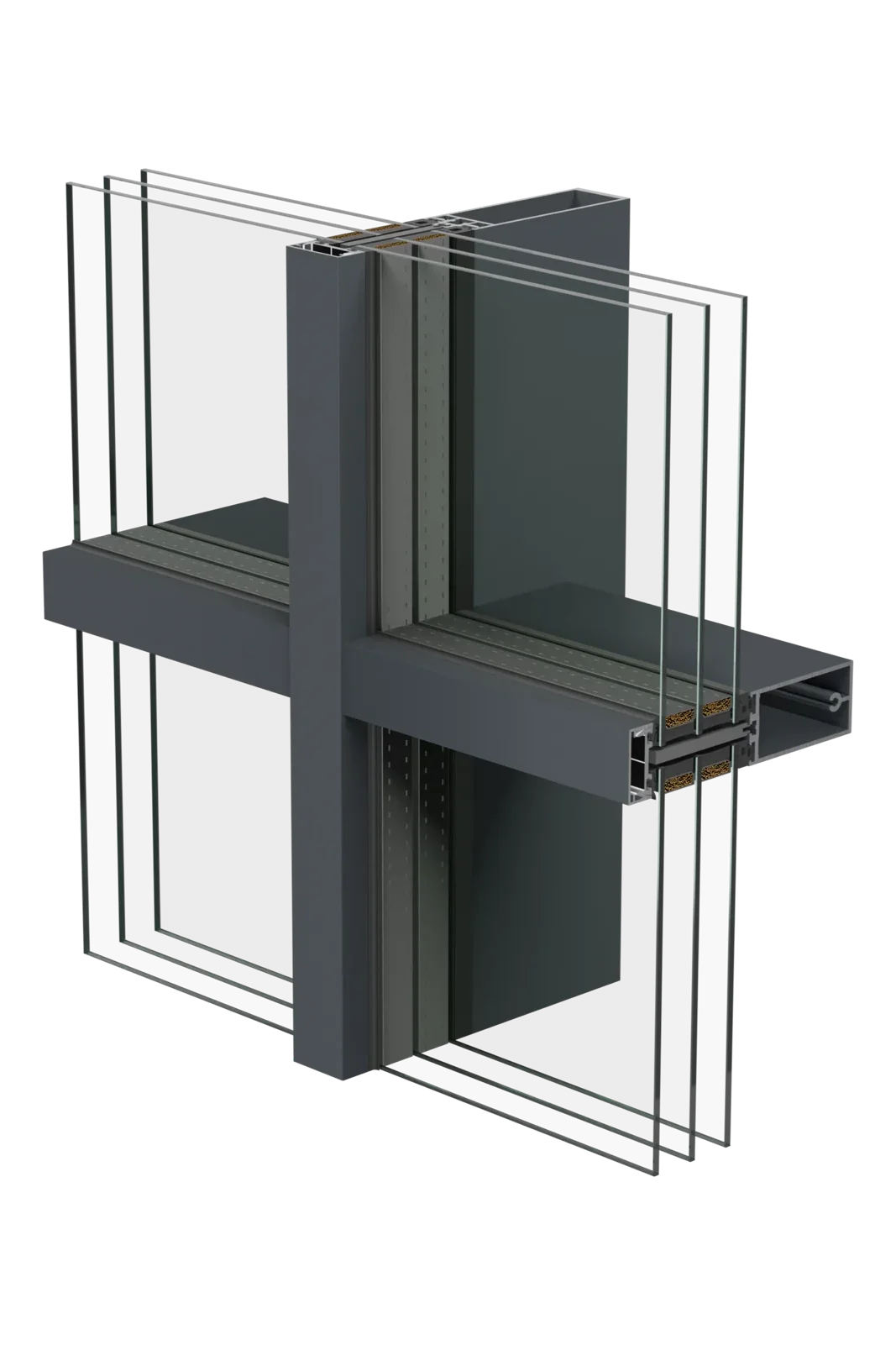

Сечение профиля Schüco FWS 35 PD.HI: контур с терморазрывом, уплотнения и стеклопакет
Сечение профиля Schüco FWS 35 PD.HI — рама, створка, термовставки и стеклопакет в одном узле
до 50ммтолщина заполнения
0,9Вт/(м²·К)коэффициент теплопередачи
до 51дБзвукоизоляция
35ммширина видимого профиля
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводSchüco
Тип конструкцииСтоечно-ригельные (фасадные)
Материал контураАлюминий
Особенности сборкиУзкопрофильная, Панорамная
ТерморазрывДа
Толщина заполненияДо 50 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 0,9 Вт/(м²·К)
ВодонепроницаемостьRE 1200 по EN 12154
Сопротивление ветровой нагрузке2,0/3,0 кН/м² по EN 13116
ЗвукоизоляцияДо 51 дБ
ВзломостойкостьДо RC3
Ширина видимого профиля35 мм
Арочные и радиусные конструкцииДа
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSchüco (Германия)

Дилерский каталог Schüco (yarmak.ru), раздел FWS 35 PD

Створок у системы нет; предельный вес заполнения фасада — до 400 кг. Uf 0,9 Вт/(м²·К) — исполнение HI; базовое исполнение 1,4 Вт/(м²·К). Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета.

Предельного габарита у системы нет: размер поля держит стойка, а её сечение подбирают под ветровую нагрузку, шаг стоек и вес заполнения на конкретном объекте.

Открывание

Что встраивается в фасад

Фасад — несущая стоечно-ригельная сетка, открывающихся частей у неё нет. Открывание приходит с изделием, которое в сетку встраивают: окном, дверью, сдвижным порталом, гильотиной. Схемы открывания смотрят у той системы, которую встраивают; три ниже — примеры, а не перечень допустимого. Обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Окно в составе витража
Поворотная створка в ячейке сетки, глухих полей по сторонам нет — створка занимает поле целиком.
Дверь в ячейке витража
Створка во всю высоту ячейки, снизу порог, по сторонам глухие поля: от окна отличается порогом и тем, что проходной проём идёт до низа ячейки.
Сдвижной портал в витраже
Портал занимает два пролёта: подвижное полотно приподнимается и уходит за глухое. Раскладки смотрят у сдвижной системы, которую встраивают.
Применение

Где ставим Schüco FWS 35 PD.HI

01

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

02

Двухкамерный стеклопакет

Заполнение до 50 мм: двухкамерный стеклопакет или триплекс — без переделки контура.

03

Первый этаж и отдельный вход

Класс до RC3: проёмы на уровне земли и отдельный вход в дом.

04

Проём непрямоугольной формы

Арочные и радиусные конструкции: геометрия, которая не сводится к прямоугольнику.

05

Максимум стекла в проёме

Видимая ширина профиля 35 мм: рамы почти не читаются, вид не разрезан.

Фотографии

Кадры системы на объектах

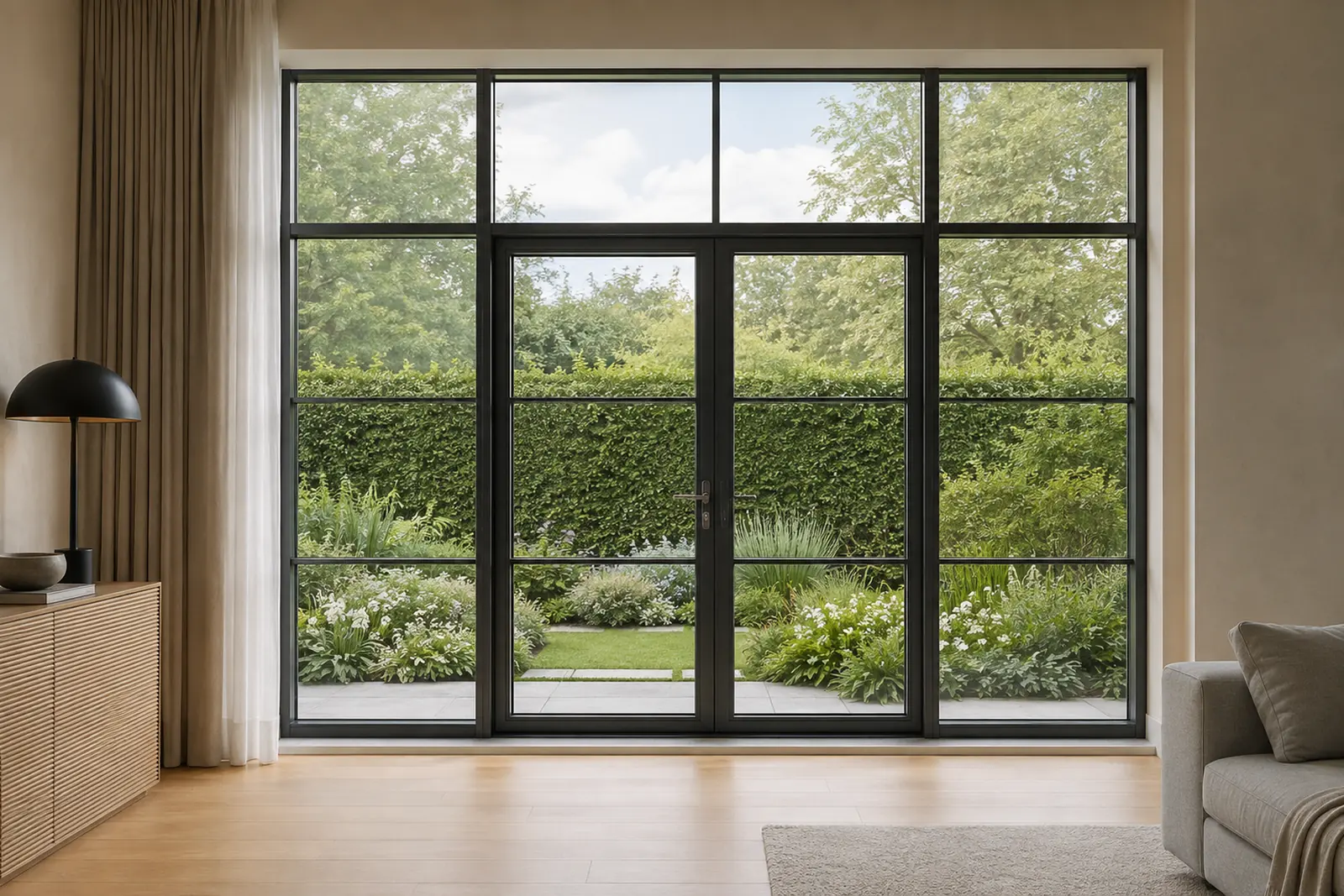

Витраж изнутри помещения — Schüco FWS 35 PD.HI
Витраж изнутри помещения

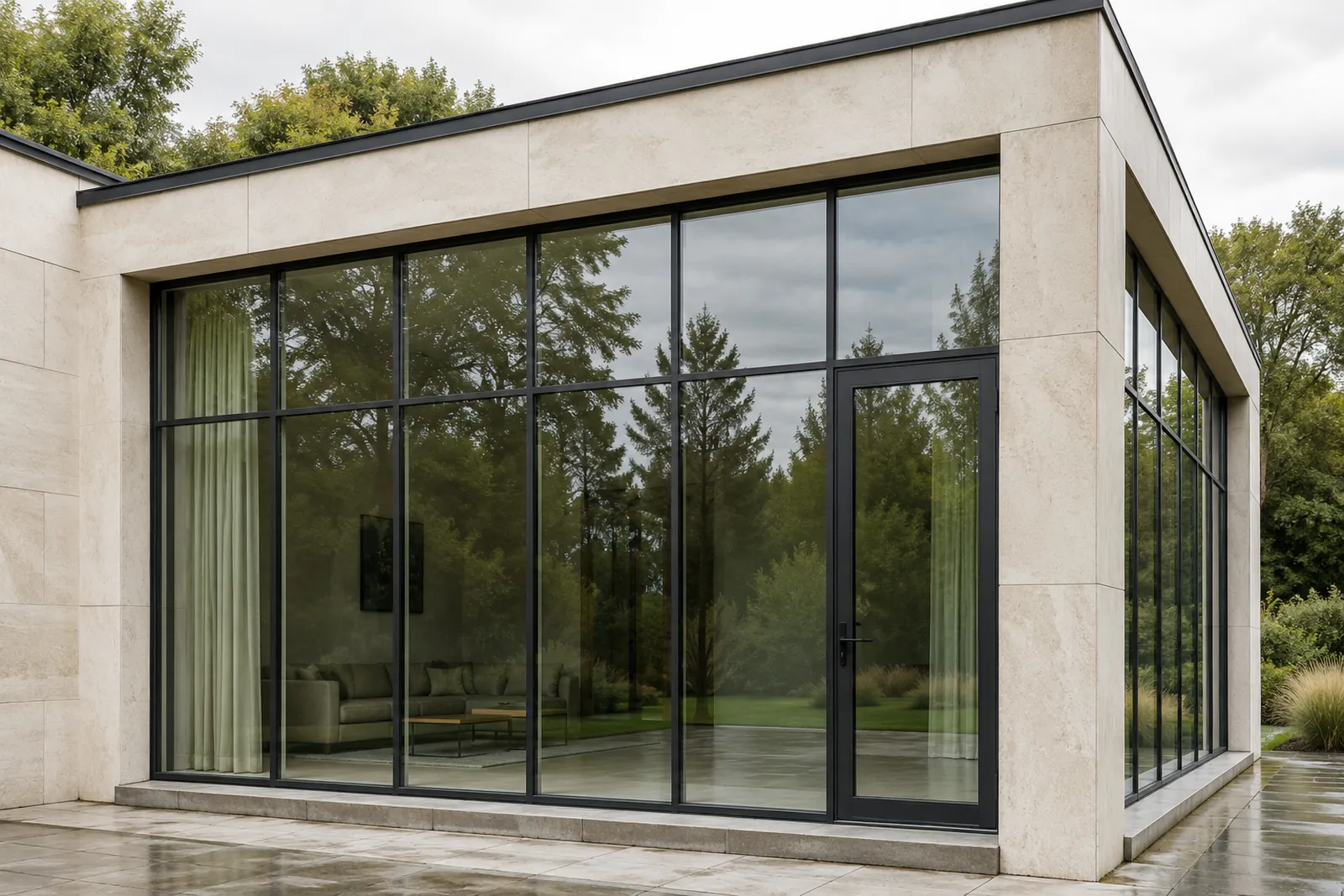

Фасад с улицы — Schüco FWS 35 PD.HI
Фасад с улицы
