Фасадная система · алюминий, структурная сборка

Schüco FWS 50.SG

Структурный алюминиевый фасад: стеклопакет вклеен в рамку, прижимных крышек снаружи нет — с улицы читается стекло и швы между полотнами, а сетка стоек и ригелей уходит за плоскость остекления. Контур с терморазрывом, видимая ширина профиля — 50 мм.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

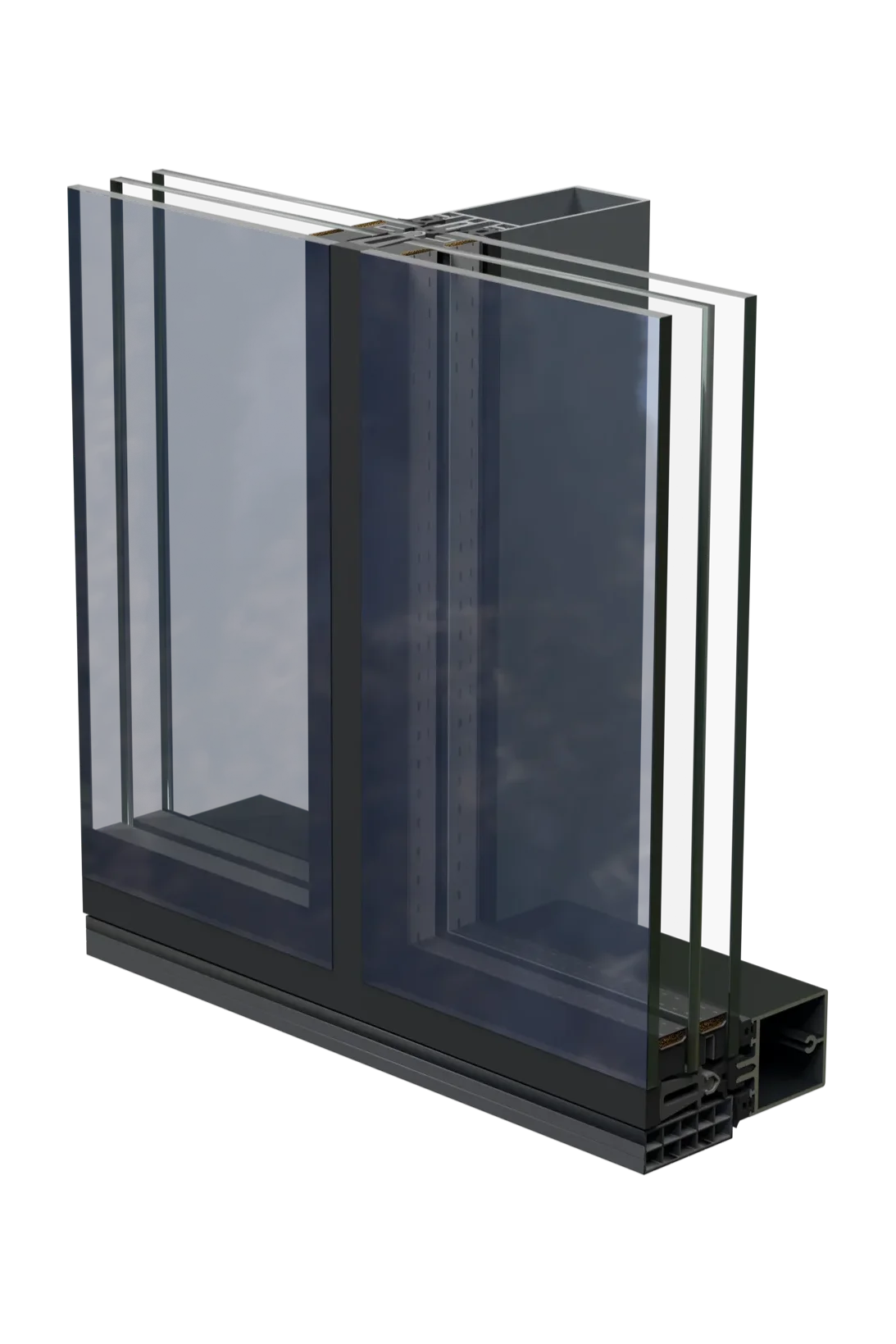

Сечение профиля Schüco FWS 50.SG: стойка с терморазрывом и вклеенный стеклопакет
Сечение профиля Schüco FWS 50.SG — стойка, рамка створки и вклеенный стеклопакет
до 64ммтолщина заполнения
0,9Вт/(м²·К)коэффициент теплопередачи
до 48дБзвукоизоляция
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводSchüco
Тип конструкцииСтоечно-ригельные (фасадные)
Материал контураАлюминий
Особенности сборкиСтруктурное остекление, Панорамная
ТерморазрывДа
Толщина заполненияДо 64 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 0,9 Вт/(м²·К)
ВодонепроницаемостьRE 1200 по EN 12154
Сопротивление ветровой нагрузке2,0/3,0 кН/м² по EN 13116
ЗвукоизоляцияДо 48 дБ
Арочные и радиусные конструкцииДа
АнодированиеВозможно, только изнутри
Разработка системыSchüco (Германия)

Дилерские каталоги Schüco (fasad-mo.ru, alumhouse.ru), раздел FWS 50.SG; теплоизоляция, классы и звукоизоляция — по базовой системе Schüco FWS 50.HI

Теплоизоляция, воздухопроницаемость, водонепроницаемость, сопротивление ветровой нагрузке и звукоизоляция приняты такими же, как у базовой системы Schüco FWS 50.HI. Створок у системы нет, это структурное остекление с глухими полями: предельные размеры стекла — 2600 мм по ширине и 4200 мм по высоте, предельный вес стекла — до 650 кг с крестообразными опорами. Uf 0,9 Вт/(м²·К) — исполнение HI; базовое исполнение 1,5 Вт/(м²·К). Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета.

Предельного габарита у системы нет: размер поля держит стойка, а её сечение подбирают под ветровую нагрузку, шаг стоек и вес заполнения на конкретном объекте.

Открывание

Что встраивается в фасад

Фасад — несущая стоечно-ригельная сетка, открывающихся частей у неё нет. Открывание приходит с изделием, которое в сетку встраивают: окном, дверью, сдвижным порталом, гильотиной. Схемы открывания смотрят у той системы, которую встраивают; три ниже — примеры, а не перечень допустимого. Обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Окно в составе витража
Поворотная створка в ячейке сетки, глухих полей по сторонам нет — створка занимает поле целиком.
Дверь в ячейке витража
Створка во всю высоту ячейки, снизу порог, по сторонам глухие поля: от окна отличается порогом и тем, что проходной проём идёт до низа ячейки.
Сдвижной портал в витраже
Портал занимает два пролёта: подвижное полотно приподнимается и уходит за глухое. Раскладки смотрят у сдвижной системы, которую встраивают.
Применение

Где ставим Schüco FWS 50.SG

01

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

02

Тяжёлое стекло и большие поля

Заполнение до 64 мм: двухкамерный стеклопакет, триплекс или закалённое стекло входят без переделки контура.

03

Проём непрямоугольной формы

Арочные и радиусные конструкции: геометрия, которая не сводится к прямоугольнику.

Фотографии

Кадры системы на объектах

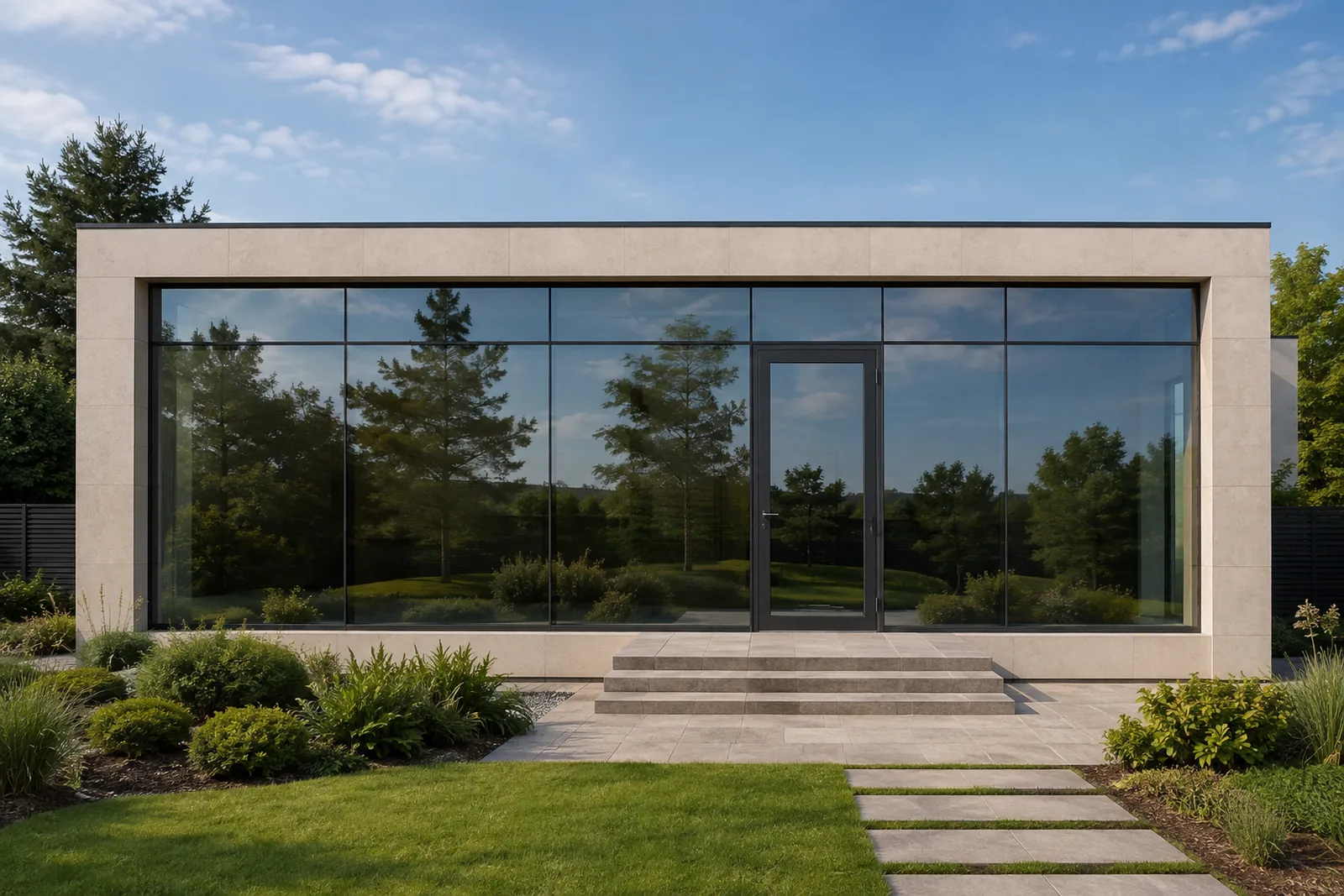

Витраж с улицы под углом — Schüco FWS 50.SG
Витраж с улицы под углом

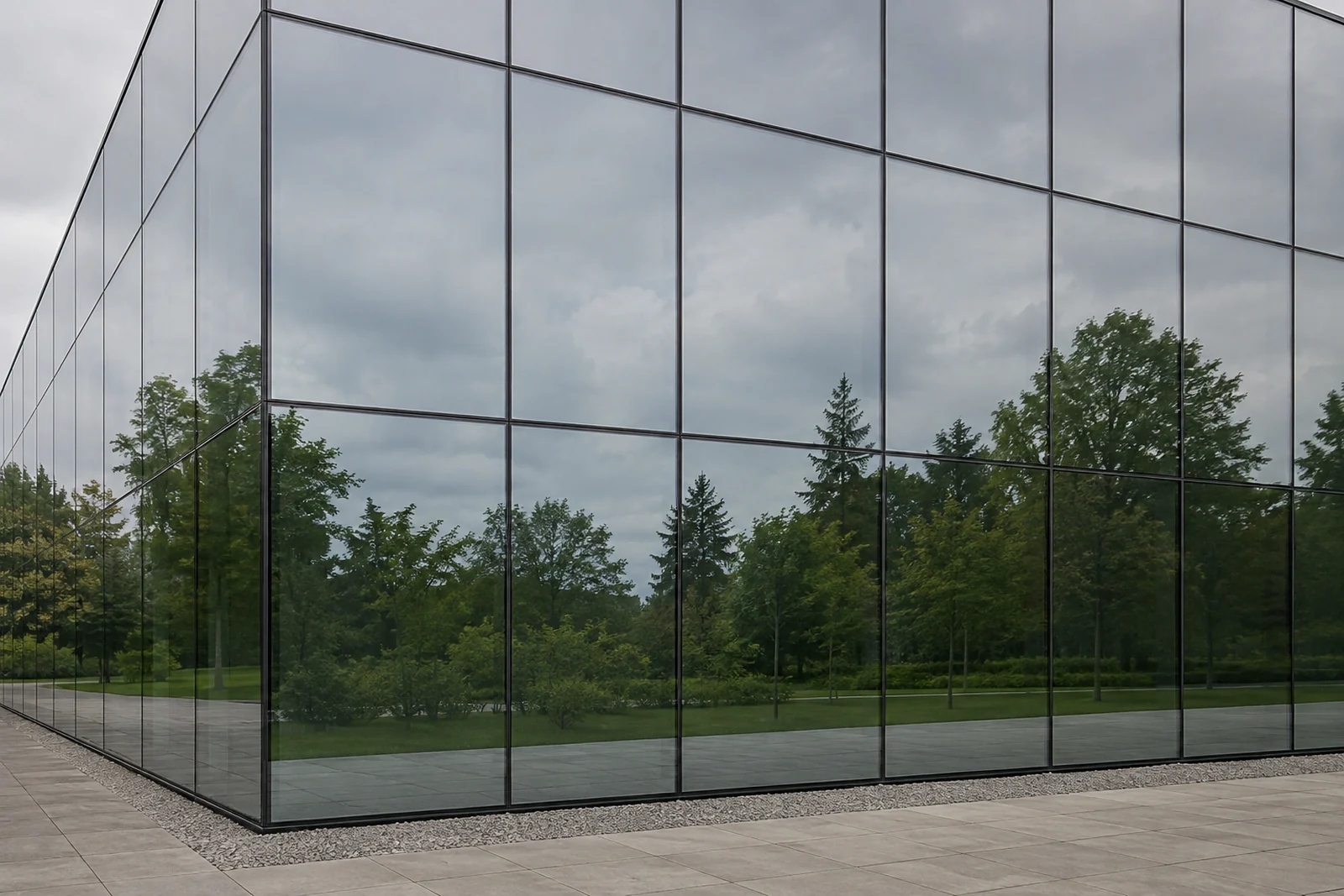

Фасад с ровной плоскостью стекла — Schüco FWS 50.SG
Фасад с ровной плоскостью стекла
