INF.841 — беседка с гильотинами Panora и стеклянной кровлей Schüco

Гильотины Panora Max GUM, структурная кровля Schüco FWS 50.SG, стоечно-ригельная фасадная часть Schüco FWS 50.HI, входная дверь Schüco ADS 70.HI

Описание проекта

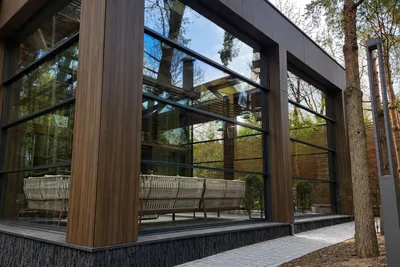

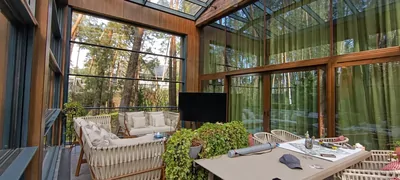

Задача. Объект — всесезонная остеклённая беседка у частного дома в Серебряном Бору, на участке в сосновом лесу. Беседка стоит во внутреннем углу дома: основной объём около 5,1 × 9,8 м, а вдоль стены дома она продолжается ещё примерно на 3 м. Со стороны участка стены стеклянные, торец у прохода закрыт витражом с входной дверью, остальное — стены дома. Кровля в плане Г-образная: второе крыло тянется вдоль дома и накрывает и эту часть беседки, и проход между стенами дома шириной около 4,5 м. В объём вошли гильотины, стеклянная кровля, витраж, входная дверь и стеклянное ограждение — около 170 м² остекления.

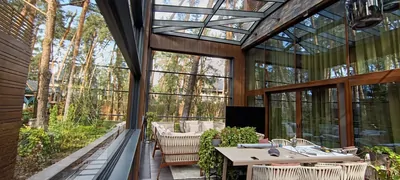

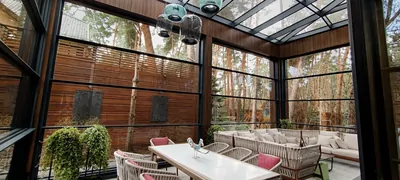

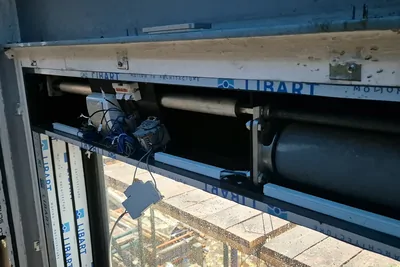

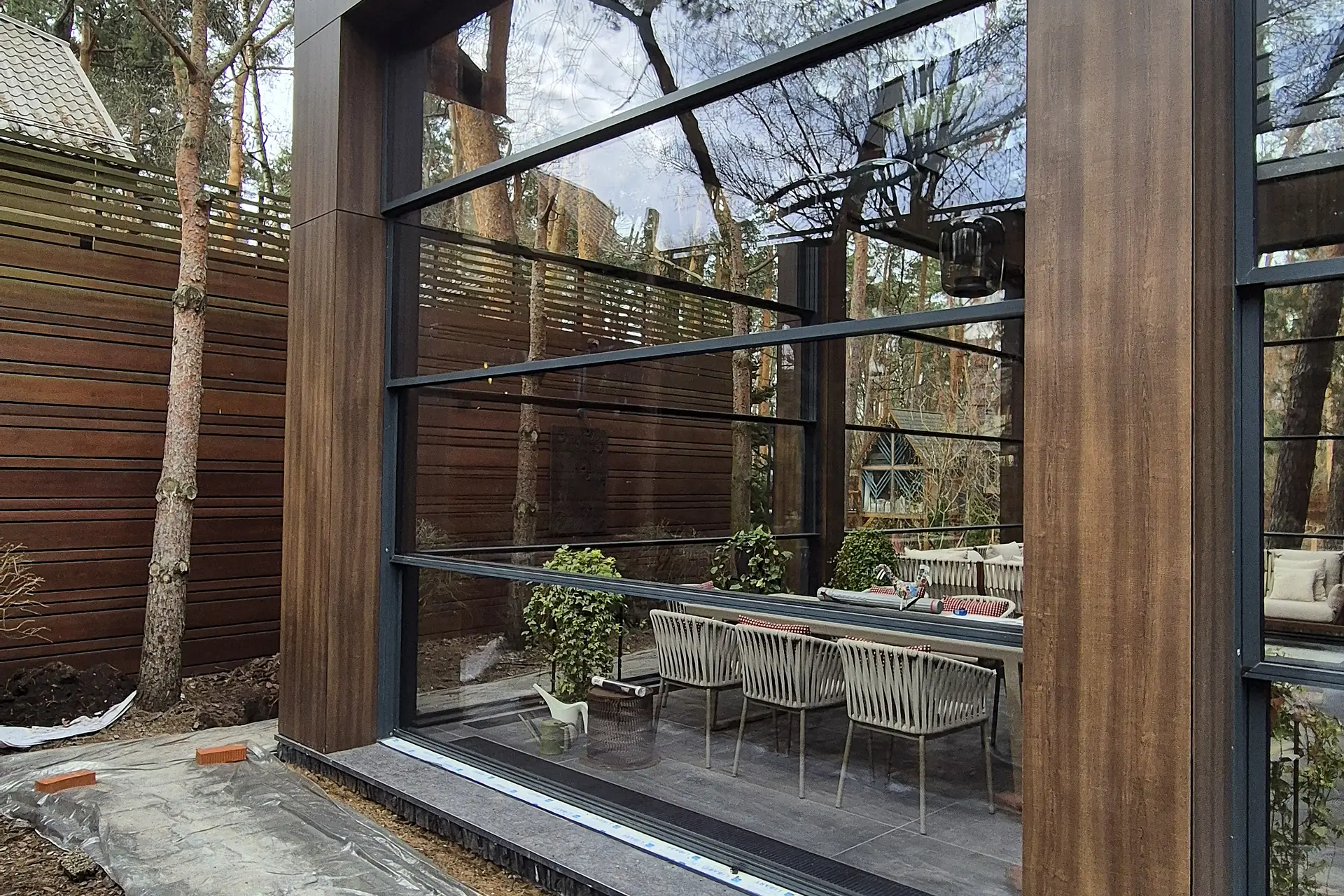

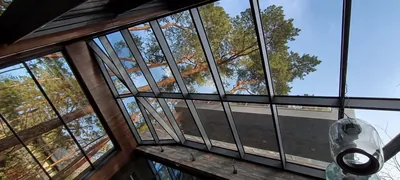

Решение. По трём стенам стоят пять гильотин Libart Panora в тёплом исполнении высотой 4,37 м, в каждой — четыре створки-стеклопакета высотой около 1 м: у четырёх гильотин шириной около 4,0 м, у пятой, узкой, — около 2,5 м. Створки поднимаются вверх, верхняя неподвижна, и при поднятых створках открывается проём высотой около 3 м; каждую гильотину поднимает свой внутривальный привод Nice, а все пять управляются одним шестиканальным пультом. Кровля вальмовая, 66 м², на структурной системе Schüco FWS 50.SG: стропила сходятся к углам, угловые стеклопакеты фигурные. Стеклопакеты кровли структурные, на силиконовом герметике, внутреннее стекло — триплекс, а кромки покрыты чёрной эмалью, поэтому снаружи виден стеклянный рисунок без профиля. Все стеклопакеты однокамерные, из закалённого стекла AGC Crystalvision. Вертикальный витраж собран на стоечно-ригельной системе Schüco FWS 50.HI; кроме того, сделаны входная дверь Schüco ADS 70.HI и стеклянное ограждение из триплекса на девяти точечных креплениях из нержавеющей стали.

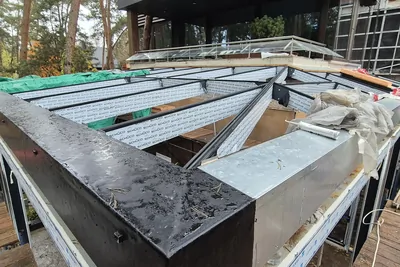

Как монтировали. Монтаж тёплый: рамы гильотин поставили на доборы из Compacfoam с креплением через герметик, а в рабочих чертежах отдельно проработали вывод конденсата и парапетные крышки. В сентябре 2025 года смонтировали рамы гильотин, в сентябре–октябре собрали каркас кровли Schüco со сходящимися стропилами и парапеты из оцинкованной стали. В конце октября в верхние балки гильотин поставили приводы, к 10 ноября застеклили кровлю, а в ноябре закончили герметизацию структурных швов. В декабре шли отделка и нащельники, работы закончены в 2026 году. На герметичность межстекольных стыков кровли и примыканий к дому дана расширенная гарантия 5 лет при регулярном обслуживании.

Стоимость похожего решения — от 150 000 ₽ за м² (гильотинное остекление)
