Гильотинная система · алюминий с терморазрывом

Panora Max GUM

Середина гильотинной линейки. Створки уходят вертикально по стойкам, проём раскрывается на всю ширину, сбоку ничего не занимает место. Конструкция до 5000 × 5000 мм и створка 660 кг — почти вдвое крупнее начальной GUL, заполнение до 32 мм и Uw 1,6 Вт/(м²·К); в стыке створок видно 40 мм профиля.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

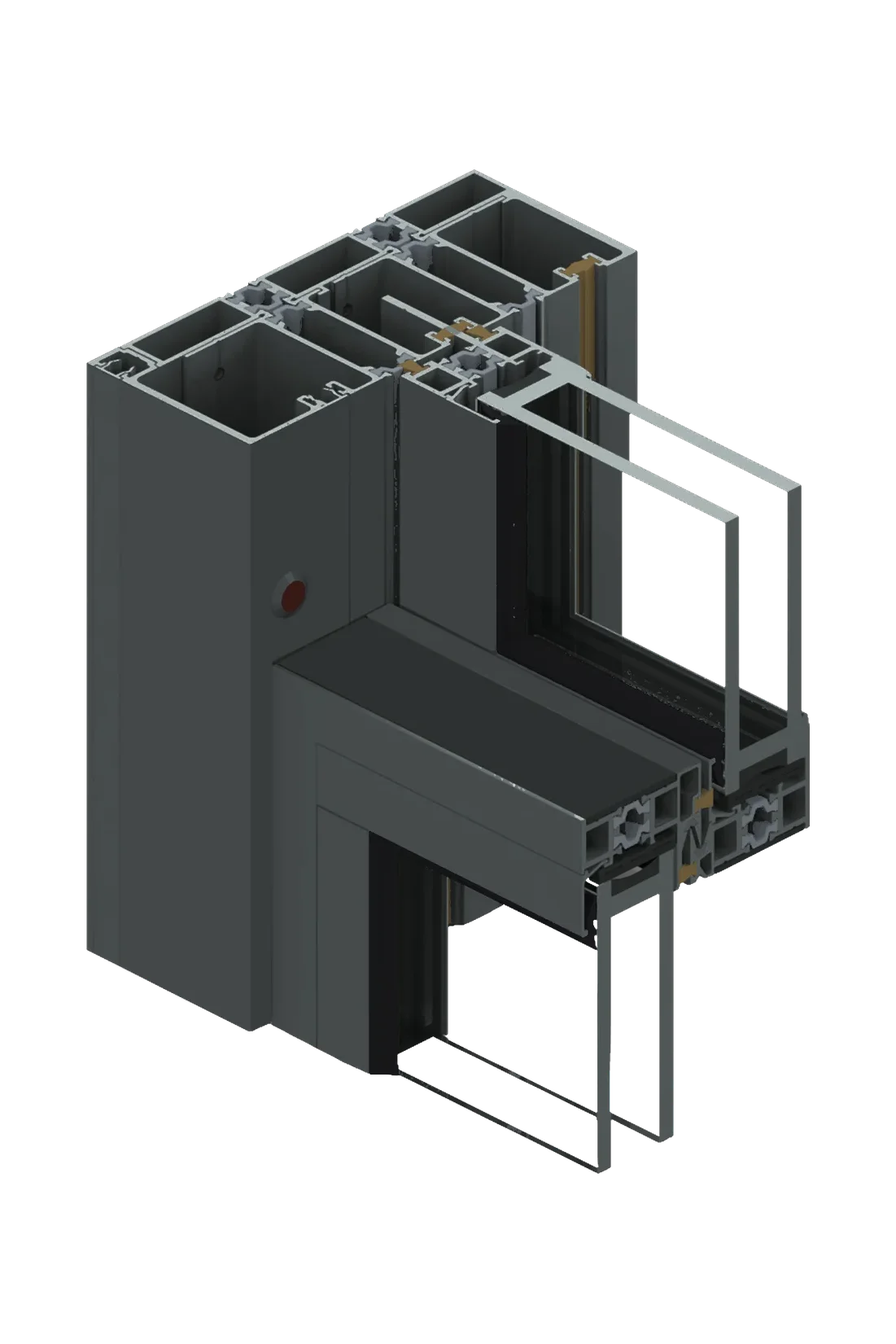

Разрез профиля Panora Max GUM: контур гильотинной системы, уплотнители и терморазрыв
Разрез профиля Panora Max GUM — стойка, створка, уплотнители и терморазрыв в одном узле
162мммонтажная глубина
до 32ммтолщина заполнения
1,6Вт/(м²·К)коэффициент теплопередачи
5000мммаксимальная ширина
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводLibart
Тип конструкцииГильотинные
Материал контураАлюминий
Монтажная глубина162 мм
ТерморазрывДа
Контуры уплотненияЩёточное уплотнение
Толщина заполненияДо 32 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUw = 1,6 Вт/(м²·К)
ВоздухопроницаемостьКласс 3 при 600 Па по EN 12207
ВодонепроницаемостьКласс 6А при 250 Па по EN 12208
Сопротивление ветровой нагрузкеКласс С3 при 1200 Па по EN 12211
Максимальная ширина5000 мм (конструкция)
Максимальная высота5000 мм (конструкция)
Максимальный вес створки660 кг
Ширина видимого профиля40 мм (комбинация створка-створка)
Сплав профиляАлюминиевый сплав 6061 Т6 и 6063 Т6 по ГОСТ Р 57352-2016
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыLibart (Турция)

Техническая презентация Panora Libart (Global Glass Systems)

Щёточное уплотнение подтверждено типовым разрезом Panora: на линии примыкания панелей уплотнители нарисованы клином с косой штриховкой в держателях — характерный вид щётки. Это согласуется со схемой открывания: створки гильотинной системы ходят вертикально мимо соседних панелей, поэтому прижимное уплотнение (EPDM и аналоги) неприменимо. Щёточное уплотнение холоднее EPDM — учитывать при сравнении с распашными и сдвижными системами.

Открывание

Варианты конструкций

Обозначения с заводских схем, вид снаружи: ∨ и ∧ — подвижная секция и куда она уходит, ✕ — глухая. Бледные схемы — раскладки, которых у этой системы не бывает.

Оконное исполнение Глухая секция внизу, подвижные опускаются за неё.
3 секции
4 секции
2 секции
У этой системы не выпускается.
Дверное исполнение Глухая секция вверху, подвижные поднимаются за неё.
3 секции
4 секции
2 секции
У этой системы не выпускается.
Применение

Где ставим Panora Max GUM

01

Панорамный проём во всю стену

Конструкция до 5000 × 5000 мм весом до 660 кг: проём, который обычно делят импостом пополам, закрываем одним полотном.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Тонкое заполнение

Заполнение до 32 мм: однокамерный стеклопакет или одинарное стекло.

04

Максимум стекла в проёме

Видимая ширина профиля 40 мм в комбинации «створка — створка»: рамы почти не читаются, вид не разрезан.

Фотографии

Кадры системы на объектах

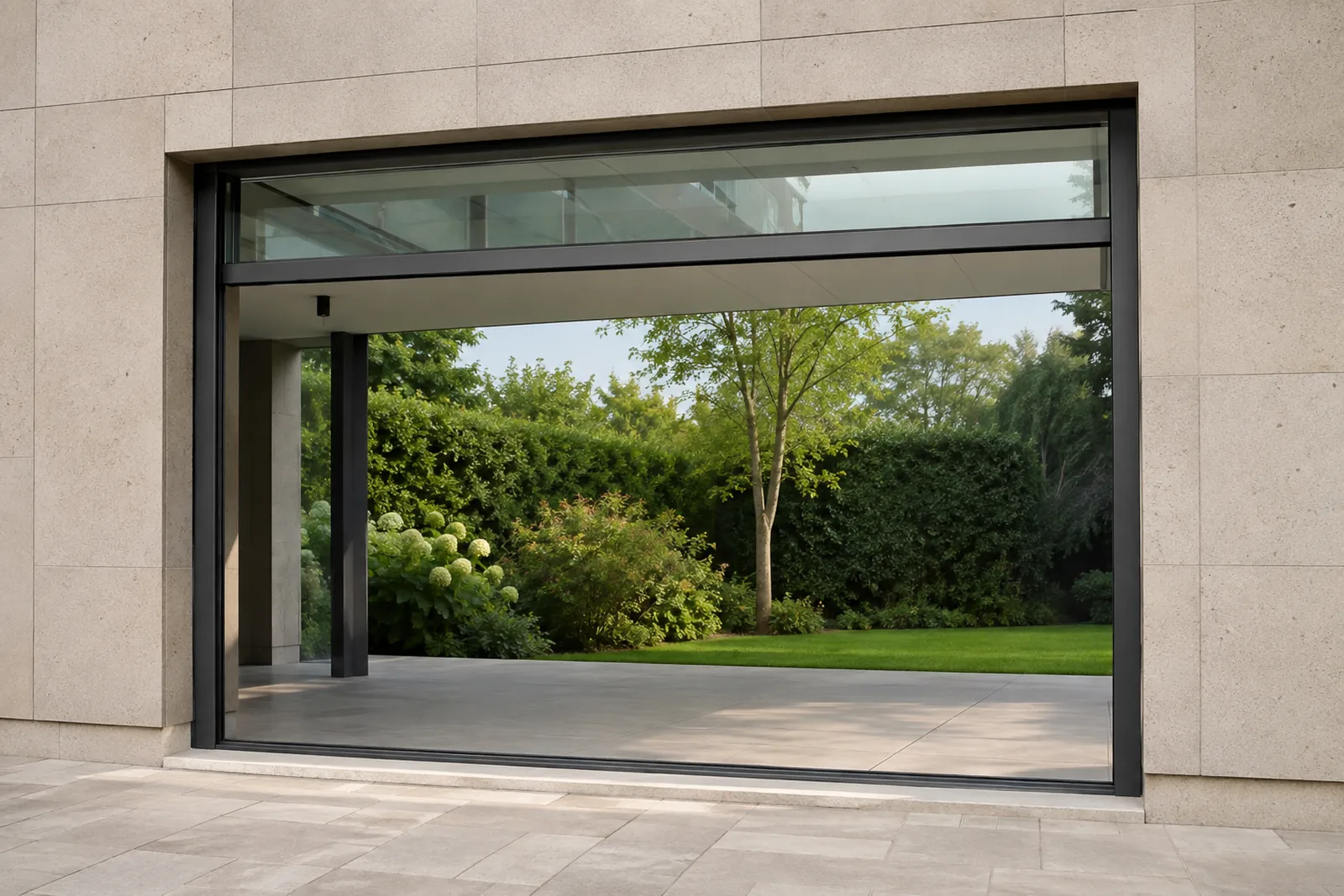

Проём открыт, створки подняты — Panora Max GUM
Проём открыт, створки подняты

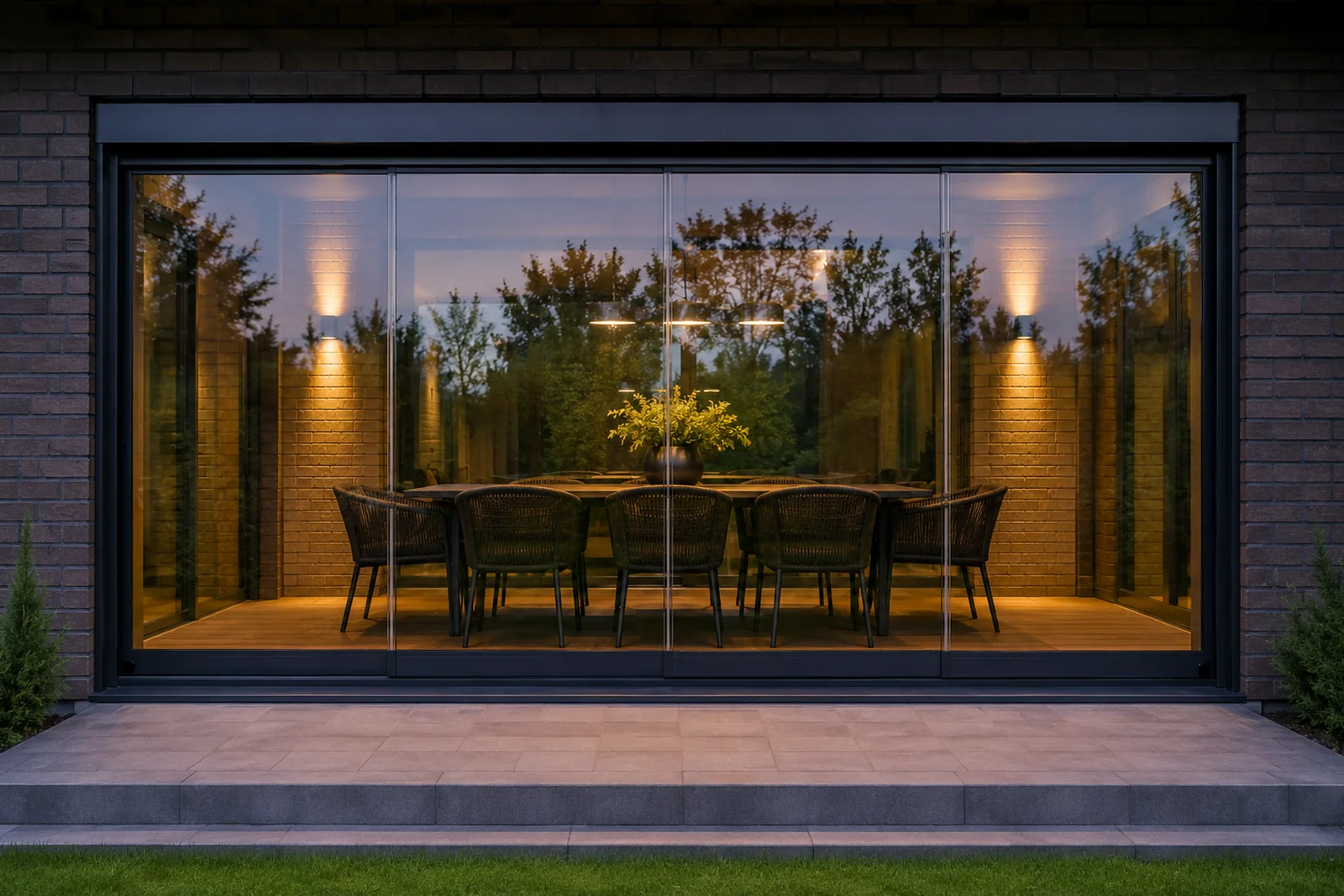

Терраса с закрытым остеклением — Panora Max GUM
Терраса с закрытым остеклением
Портфолио

Проекты с системой Panora Max GUM

Соседние системы

Похожие системы

Того же завода, того же типа и ближайшие по каталогу — если Panora Max GUM не подходит по габариту, теплу или бюджету.

Тот же завод · Libart Panora Max GUF Самая тёплая пара линейки вместе с GUG: створки уходят вертикально, проём открывается полностью. Заполнение до 38 мм — наибольшее в линейке, Uw 1,45 Вт/(м²·К); конструкция до 4500 × 6000 мм, створка 550 кг. Смотреть систему → Тот же завод · Libart Panora Max GUL Начальная система гильотинной линейки, профиль без терморазрыва: створки уходят вертикально, проём открывается полностью. Берут там, где важнее цена, а не тепло — сезонная веранда, терраса, летняя зона. Конструкция до 3500 × 3500 мм, створка 190 кг, заполнение до 20 мм. Смотреть систему → Тот же завод · Libart Panora Max GUG Вершина гильотинной линейки: створки уходят вертикально, проём открывается полностью. Держит самое тяжёлое полотно — до 1000 кг при конструкции 6000 × 5000 мм, привод рассчитан под этот вес; заполнение до 32 мм, Uw 1,45 Вт/(м²·К). Смотреть систему →
