Гильотинная система · алюминий с терморазрывом

Panora Max GUF

Самая тёплая

Самая тёплая пара линейки вместе с GUG. Створки уходят вертикально по стойкам, проём раскрывается на всю ширину, сбоку ничего не занимает место. Заполнение до 38 мм — наибольшее в линейке, отсюда и Uw 1,45 Вт/(м²·К); конструкция до 4500 × 6000 мм при створке 550 кг, то есть высота здесь предельная.

Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

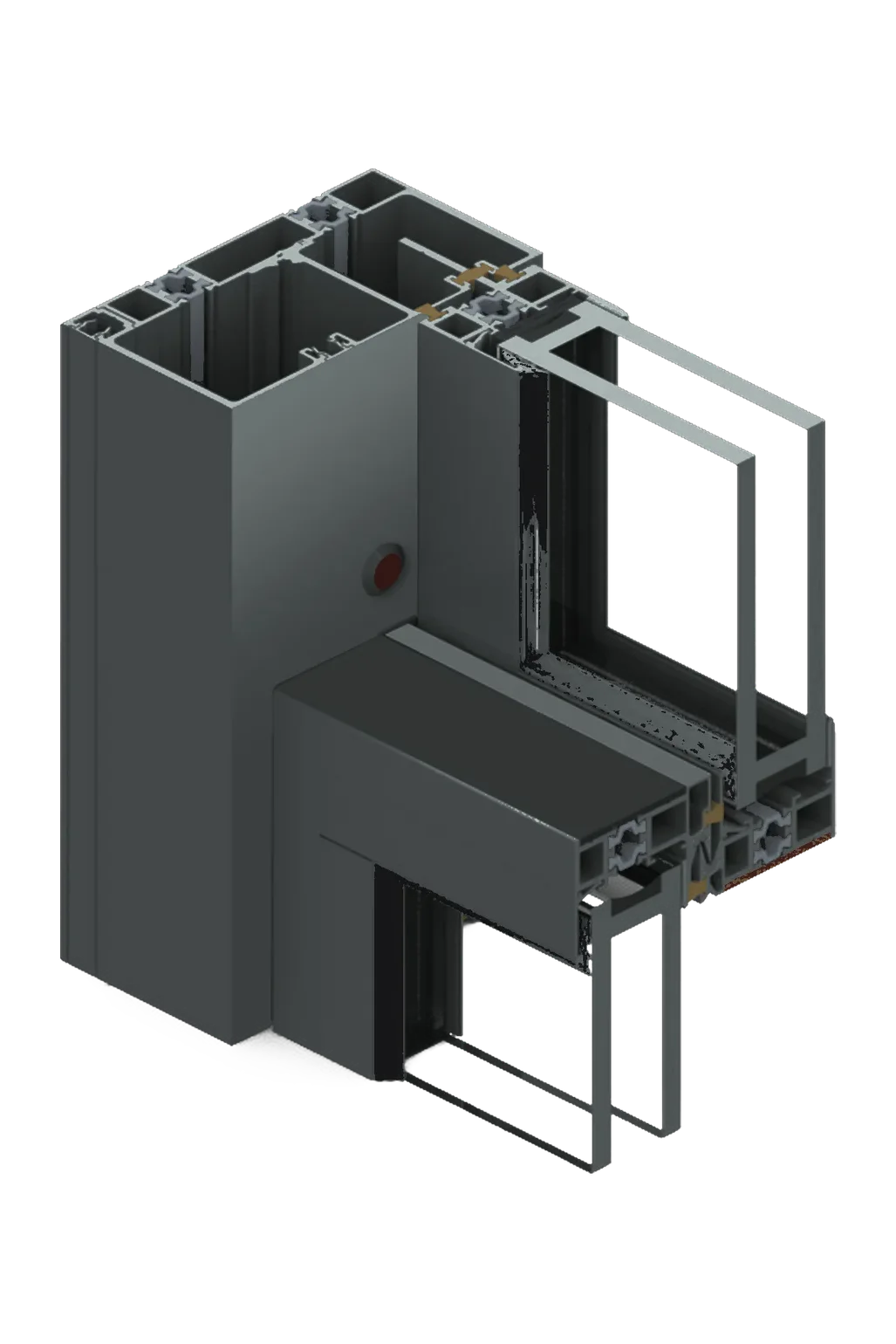

Разрез профиля Panora Max GUF: контур фасадной гильотинной системы, уплотнители и терморазрыв
Разрез профиля Panora Max GUF — стойка, створка, уплотнители и терморазрыв в одном узле
до 38ммтолщина заполнения
1,45Вт/(м²·К)коэффициент теплопередачи
4500мммаксимальная ширина
6000мммаксимальная высота
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводLibart
Тип конструкцииГильотинные
Материал контураАлюминий
ТерморазрывДа
Контуры уплотненияЩёточное уплотнение
Толщина заполненияДо 38 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUw = 1,45 Вт/(м²·К)
ВоздухопроницаемостьКласс 3&2 при 600 Па по EN 12207
ВодонепроницаемостьКласс 7А при 300 Па по EN 12208
Сопротивление ветровой нагрузкеКласс С3 при 1200 Па по EN 12211
Максимальная ширина4500 мм (конструкция)
Максимальная высота6000 мм (конструкция)
Максимальный вес створки550 кг
Сплав профиляАлюминиевый сплав 6061 Т6 и 6063 Т6 по ГОСТ Р 57352-2016
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыLibart (Турция)

Техническая презентация Panora Libart (Global Glass Systems)

Щёточное уплотнение подтверждено типовым разрезом Panora: на линии примыкания панелей уплотнители нарисованы клином с косой штриховкой в держателях — характерный вид щётки. Это согласуется со схемой открывания: створки гильотинной системы ходят вертикально мимо соседних панелей, поэтому прижимное уплотнение (EPDM и аналоги) неприменимо. Щёточное уплотнение холоднее EPDM — учитывать при сравнении с распашными и сдвижными системами.

Открывание

Варианты конструкций

Обозначения с заводских схем, вид снаружи: ∨ и ∧ — подвижная секция и куда она уходит, ✕ — глухая. Бледные схемы — раскладки, которых у этой системы не бывает.

Оконное исполнение Глухая секция внизу, подвижные опускаются за неё.
2 секции
3 секции
У этой системы не выпускается.
4 секции
У этой системы не выпускается.
Дверное исполнение Глухая секция вверху, подвижные поднимаются за неё.
2 секции
3 секции
У этой системы не выпускается.
4 секции
У этой системы не выпускается.
Применение

Где ставим Panora Max GUF

01

Панорамный проём во всю стену

Конструкция до 4500 × 6000 мм весом до 550 кг: проём, который обычно делят импостом пополам, закрываем одним полотном.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Однокамерный стеклопакет

Заполнение до 38 мм: однокамерный стеклопакет, при необходимости с триплексом.

Фотографии

Кадры системы на объектах

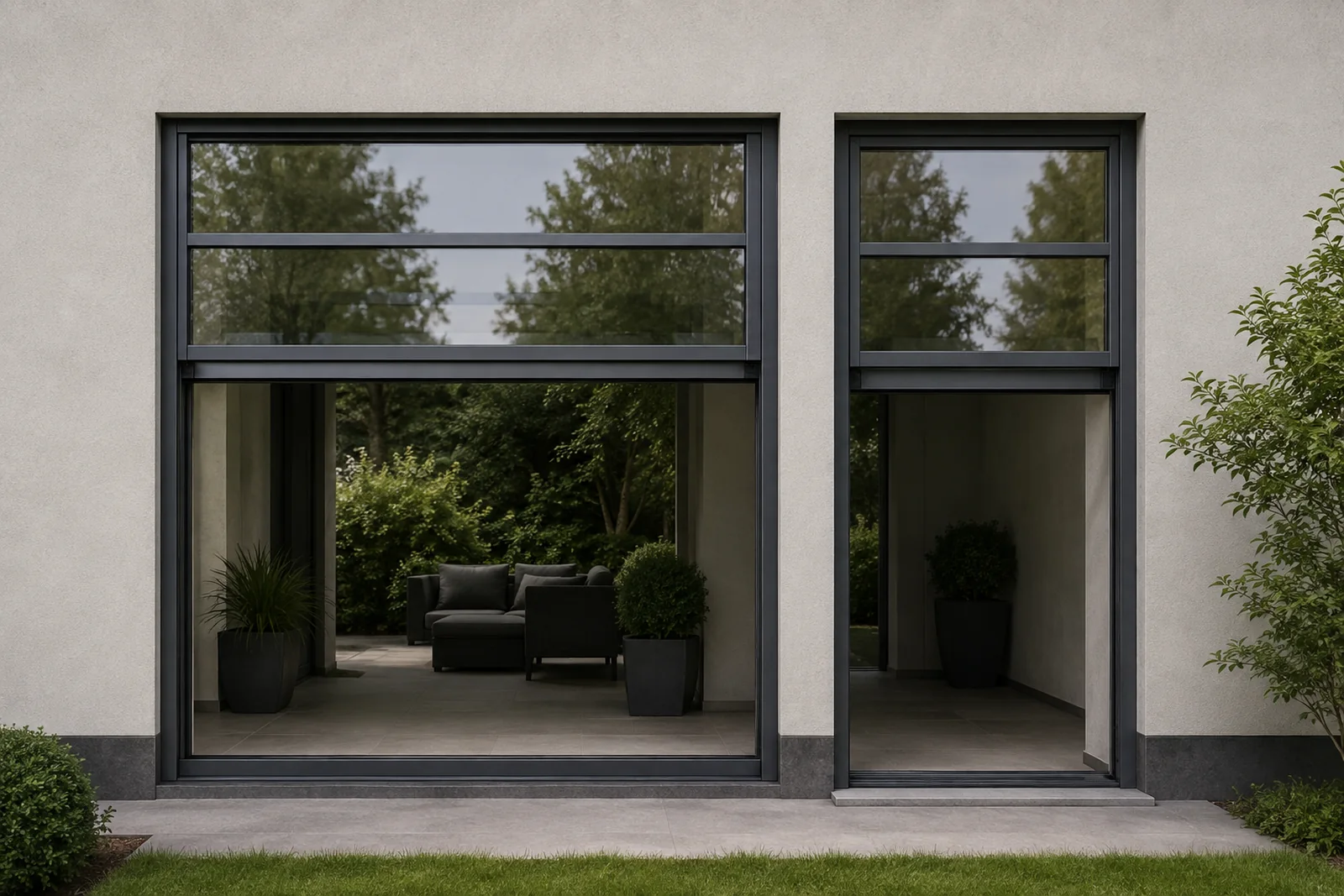

Проём открыт, створки подняты — Panora Max GUF
Проём открыт, створки подняты

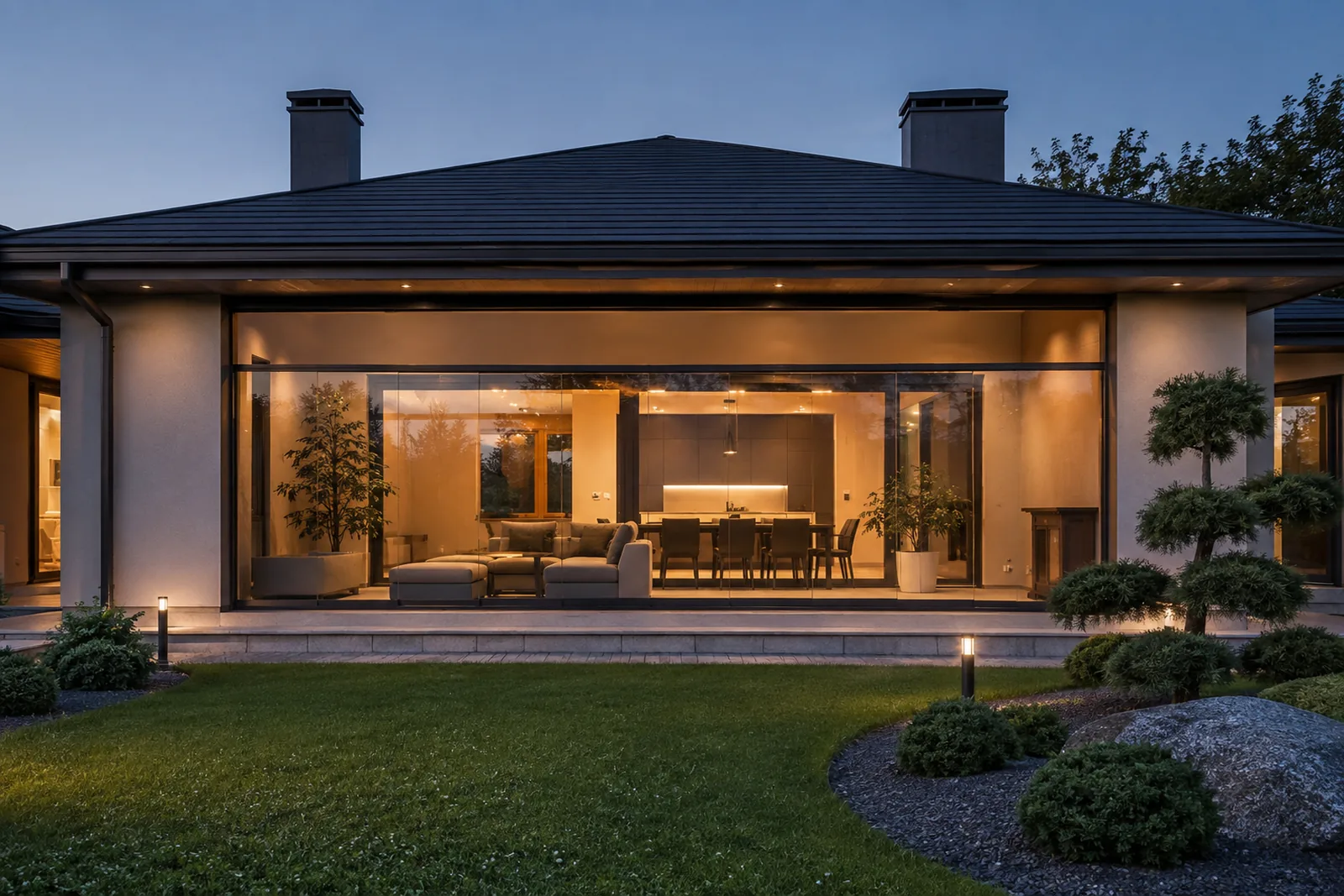

Терраса с закрытым остеклением — Panora Max GUF
Терраса с закрытым остеклением
Соседние системы

Похожие системы

Того же завода, того же типа и ближайшие по каталогу — если Panora Max GUF не подходит по габариту, теплу или бюджету.

Тот же завод · Libart Panora Max GUG Вершина гильотинной линейки: створки уходят вертикально, проём открывается полностью. Держит самое тяжёлое полотно — до 1000 кг при конструкции 6000 × 5000 мм, привод рассчитан под этот вес; заполнение до 32 мм, Uw 1,45 Вт/(м²·К). Смотреть систему → Тот же завод · Libart Panora Max GUM Середина гильотинной линейки: створки уходят вертикально, проём открывается полностью. Конструкция до 5000 × 5000 мм и створка 660 кг при заполнении до 32 мм и Uw 1,6 Вт/(м²·К); видимый профиль в стыке створок 40 мм. Смотреть систему → Тот же завод · Libart Panora Max GUL Начальная система гильотинной линейки, профиль без терморазрыва: створки уходят вертикально, проём открывается полностью. Берут там, где важнее цена, а не тепло — сезонная веранда, терраса, летняя зона. Конструкция до 3500 × 3500 мм, створка 190 кг, заполнение до 20 мм. Смотреть систему →
