Алюминиевый фасад с видимой шириной профиля 60 мм и скрытой створкой: открывающийся элемент не читается снаружи, сечение стойки — под тяжёлое заполнение.
Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.
Сечение профиля Schüco FWS 60 CV.HI — рама, створка, термовставки и стеклопакет в одном узле
до 50ммтолщина заполнения
1,5Вт/(м²·К)коэффициент теплопередачи
1500мммаксимальная ширина
3000мммаксимальная высота
Характеристики
Технические характеристики
Значения по системе, источник указан под таблицей.
ЗаводSchüco
Тип конструкцииСтоечно-ригельные (фасадные)
Материал контураАлюминий
Особенности сборкиСкрытая створка
ТерморазрывДа
Контуры уплотнения3 контура EPDM
Толщина заполненияДо 50 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 1,5 Вт/(м²·К)
ВзломостойкостьДо RC2
Максимальная ширина1500 мм (створка)
Максимальная высота3000 мм (створка)
Максимальный вес створки160 кг
Ширина видимого профиля60 мм
Поворотно-откидное открываниеДа
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSchüco (Германия)
Официальный каталог Schüco «Fassadensysteme / Façade systems», раздел Schüco Fassade FWS 60 CV
Поворотные, поворотно-откидные и откидные-перед-поворотными окна на фурнитуре Schüco AvanTec SimplySmart; скрытая мехатронная фурнитура Schüco TipTronic SimplySmart для труднодоступных элементов. Система уплотнения — наружное, среднее и внутреннее. Испытана на защиту от падения по DIN 18008: профильно-интегрированное ограждение (французский балкон) либо скрытый ограничитель открывания. Монтажная глубина у стоечно-ригельных систем не является константой — зависит от толщины заполнения; в каталоге приведены два типоразмера рамы, 65 и 85 мм. Минимальные размеры открывающегося элемента зависят от толщины стекла: от 680 × 680 мм при раме 65 мм и от 900 × 900 мм при раме 85 мм. Звукоизоляция и числовые классы по воздухо-, водопроницаемости и ветровой нагрузке в этом каталоге не приводятся — нужен запрос в Schüco. Uf 1,5 Вт/(м²·К) — с учётом влияния крепежа при стекле 50 мм; для всей конструкции Ucw = 0,84 Вт/(м²·К) при Ug = 0,7 Вт/(м²·К). Материал уплотнителей — атмосферостойкий чёрный EPDM: по описанию системы FWS 60 наружные, внутренние и крестообразные (в местах примыкания ригелей к стойкам) уплотнители выполнены из EPDM. Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета.
Открывание
Варианты конструкций

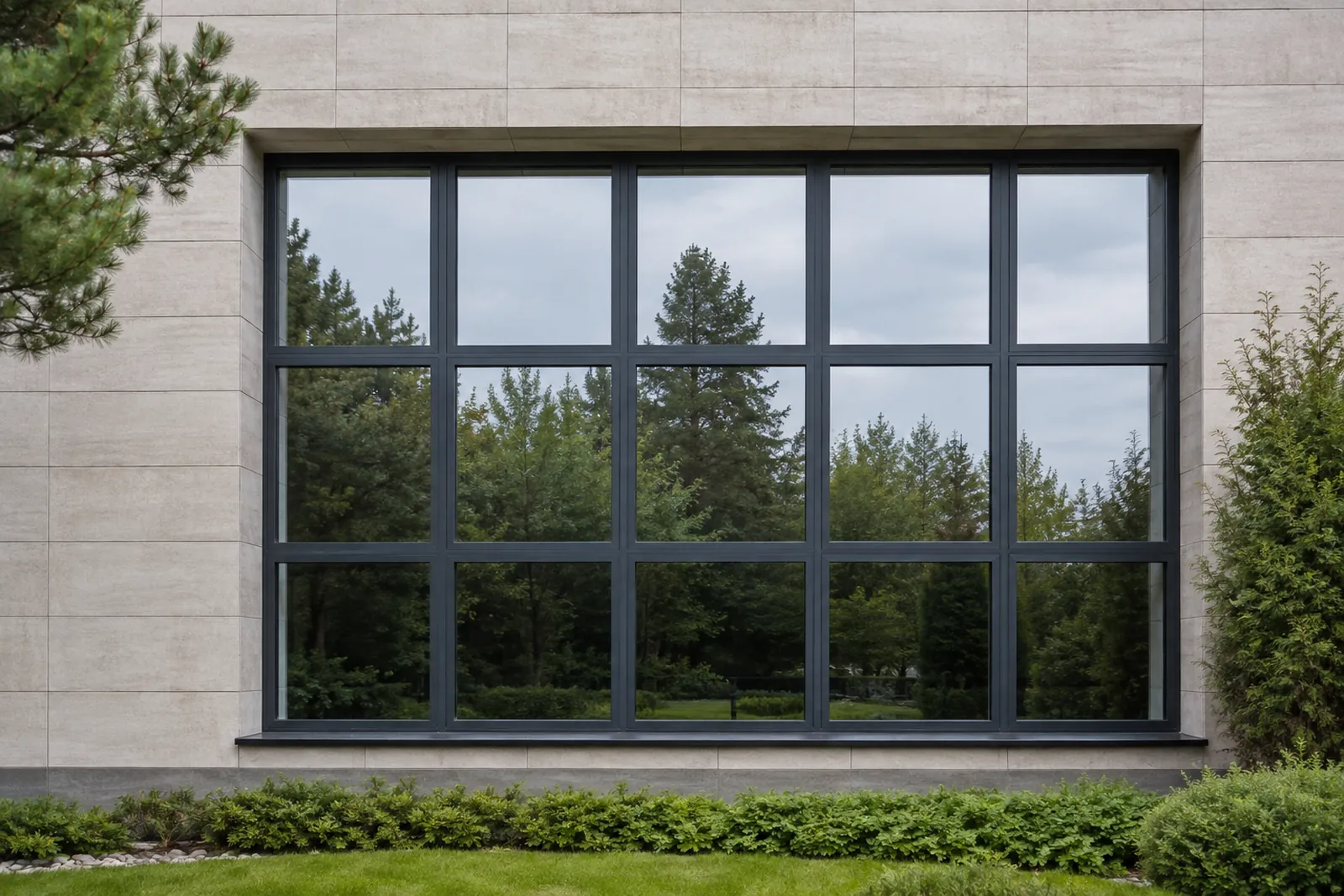

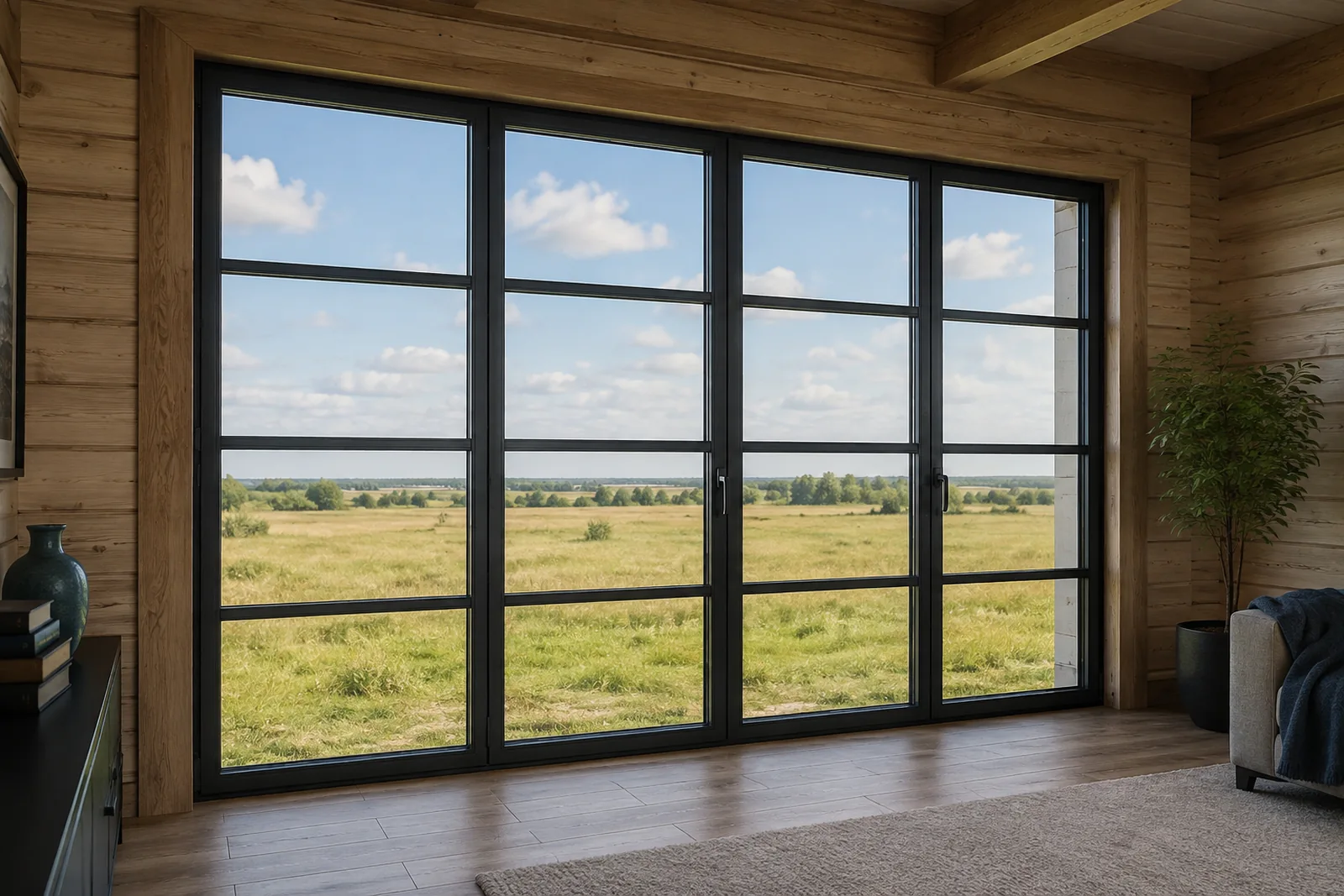

Створка здесь часть самой фасадной системы: снаружи она не отличается от глухого поля, изнутри её выдают теневой шов и ручка. Видимая ширина профиля 60 мм с обеих сторон, створки чередуются с глухими полями. Дополнительно в сетку встраиваются оконные блоки Schüco AWS — в том числе AWS 114 с параллельно-выдвижной створкой. Обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
Поворотная створкаПетли сбоку, открывание внутрь; исполнение бывает от пола до потолка. Снаружи створка не отличается от глухого поля — изнутри её выдают теневой шов и ручка.Поворотно-откидная створкаТот же контур во всю высоту, откидывание на нижних петлях. Снаружи так же не читается: видимая ширина профиля 60 мм и внутри, и снаружи.Откидная створка с мехатроникойПроветривание ведёт автоматика: оконной ручки у этого исполнения нет, поэтому поле остаётся глухим на вид и изнутри.
