Оконно-дверная система · алюминий, структурная сборка

Schüco AWS 114 SG

Поворотные и поворотно-откидные створки: алюминий с терморазрывом, стеклопакет вклеен в створку — снаружи видны только швы между стёклами, рама уходит за стекло.

Тип конструкции, материал и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить.

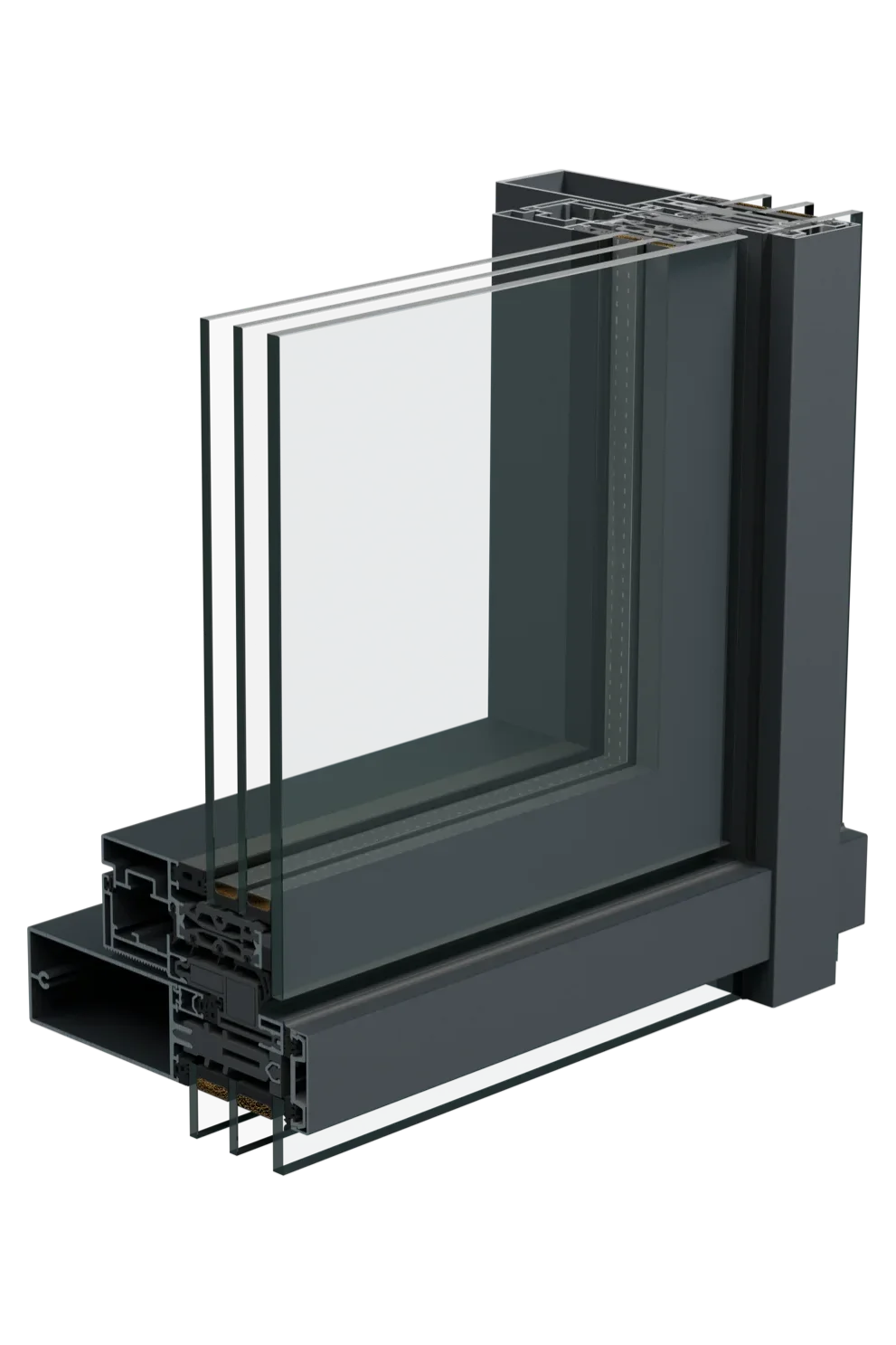

Сечение профиля Schüco AWS 114 SG: контур с терморазрывом, уплотнения и стеклопакет
Сечение профиля Schüco AWS 114 SG — рама, створка, термовставки и стеклопакет в одном узле
до 52ммтолщина заполнения
1,8Вт/(м²·К)коэффициент теплопередачи
до 43дБзвукоизоляция
1500мммаксимальная ширина
Характеристики

Технические характеристики

Значения по системе, источник указан под таблицей.

ЗаводSchüco
Тип конструкцииОкна и двери
Материал контураАлюминий
Особенности сборкиСтруктурное остекление
ТерморазрывДа
Контуры уплотнения3 контура EPDM
Толщина заполненияДо 52 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 1,8 Вт/(м²·К)
ВоздухопроницаемостьКласс 4 по EN 12207
ВодонепроницаемостьКласс 9А по EN 12208
ЗвукоизоляцияДо 43 дБ
ВзломостойкостьДо RC2
Максимальная ширина1500 мм (створка)
Максимальная высота2000 мм (створка)
Максимальный вес створки250 кг
АнодированиеВозможно, только изнутри
Разработка системыSchüco (Германия)

Дилерский каталог Schüco (yarmak.ru), раздел AWS 114

Число контуров — 3, по типовому разрезу системы. Материал — EPDM: официальный каталог запчастей Schüco относит системные EPDM-уплотнители к линейкам AWS и ASS. Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета.

Открывание

Варианты конструкций

Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.

Поворотная створка
Петли сбоку, открывание внутрь. То же исполнение идёт на балконную дверь: контур тот же, меняется высота.
Поворотно-откидная створка
Тот же контур: откидывание на нижних петлях. На балконной двери — то же исполнение во всю высоту проёма.
Двухстворчатое окно
Поворотная и поворотно-откидная створка, посередине импост или штульп.
Дверь внутрь или наружу
Слева внутрь (штриховые), справа наружу (сплошные), снизу порог.
Балконный блок
Слева окно над подоконником, справа дверь на балкон: створки навешены на средний импост, открывание внутрь, дверное полотно во всю высоту.
Применение

Где ставим Schüco AWS 114 SG

01

Проёмы жилого дома

Створка до 1500 × 2000 мм весом до 250 кг: окна и двери обычных жилых габаритов, в один ряд со стеной.

02

Отапливаемый дом круглый год

Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.

03

Двухкамерный стеклопакет

Заполнение до 52 мм: двухкамерный стеклопакет или триплекс — без переделки контура.

04

Первый этаж и выход в сад

Класс до RC2 — то, что спрашивают для проёмов на уровне земли.

Фотографии

Кадры системы на объектах

Окно AWS 114 SG с улицы под углом — Schüco AWS 114 SG
Окно AWS 114 SG с улицы под углом

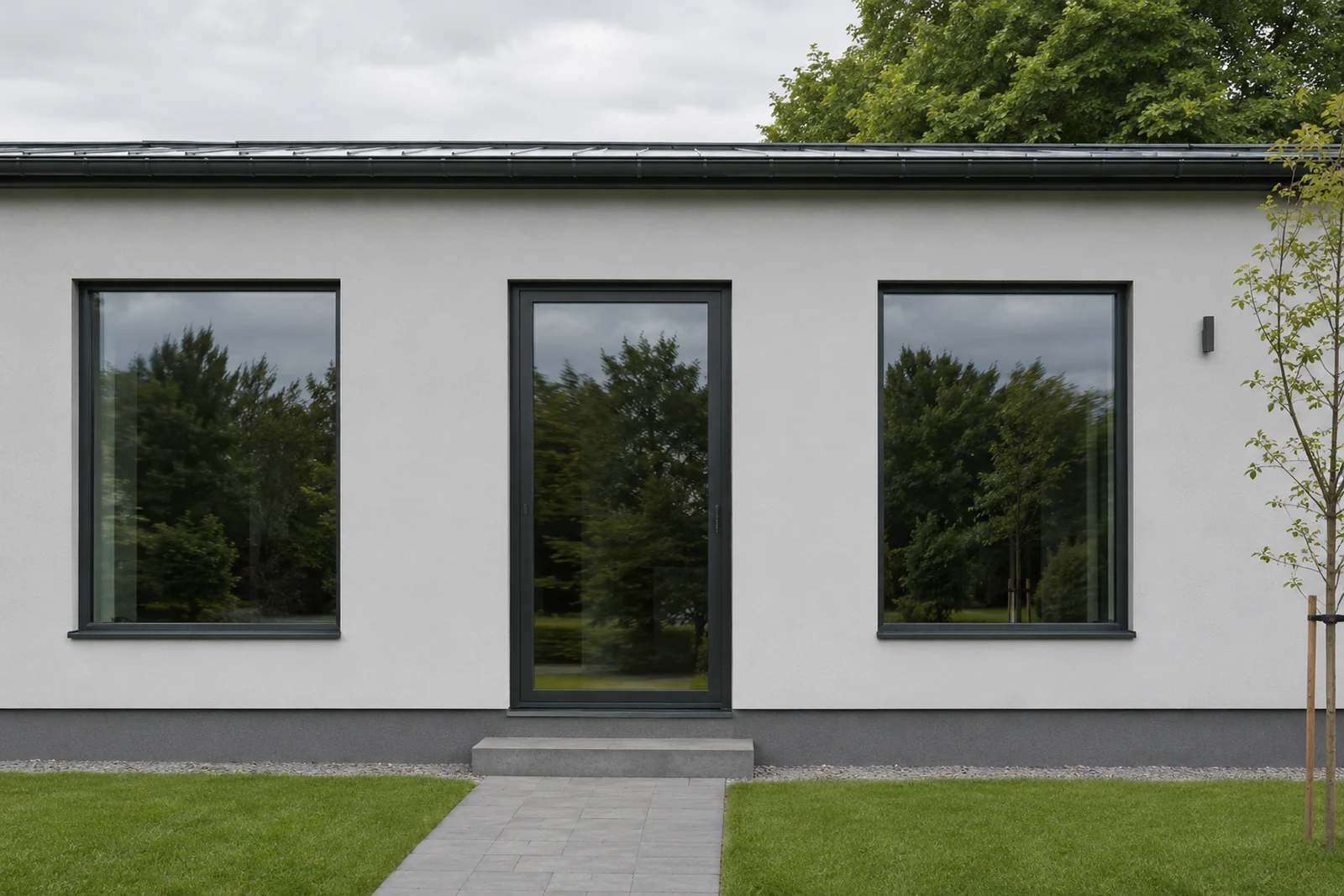

Тот же дом с улицы — Schüco AWS 114 SG
Тот же дом с улицы
Соседние системы

Похожие системы

Того же завода, того же типа и ближайшие по каталогу — если Schüco AWS 114 SG не подходит по габариту, теплу или бюджету.

Тот же завод · Schüco Schüco AWS 70 BS.HI Оконно-дверная система с поворотными и поворотно-откидными створками: алюминий с терморазрывом. Створка скрыта в плоскости конструкции. Смотреть систему → Тот же завод · Schüco Schüco AWS 70.HI Оконно-дверная система с поворотными и поворотно-откидными створками: алюминий с терморазрывом. Смотреть систему → Тот же завод · Schüco Schüco AWS 70.SG Оконно-дверная система с поворотными и поворотно-откидными створками: алюминий с терморазрывом. Структурное остекление — снаружи видны только швы между стёклами. Смотреть систему → Тот же завод · Schüco Schüco AWS 75.SI+ Оконно-дверная система с поворотными и поворотно-откидными створками: алюминий с терморазрывом. Смотреть систему →
