Schüco AWS 70 BS.HI
Поворотные и поворотно-откидные створки: алюминий с терморазрывом. Створка скрыта в плоскости конструкции — снаружи открывающийся элемент не отличается от глухого поля.
Тип конструкции и материал ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.

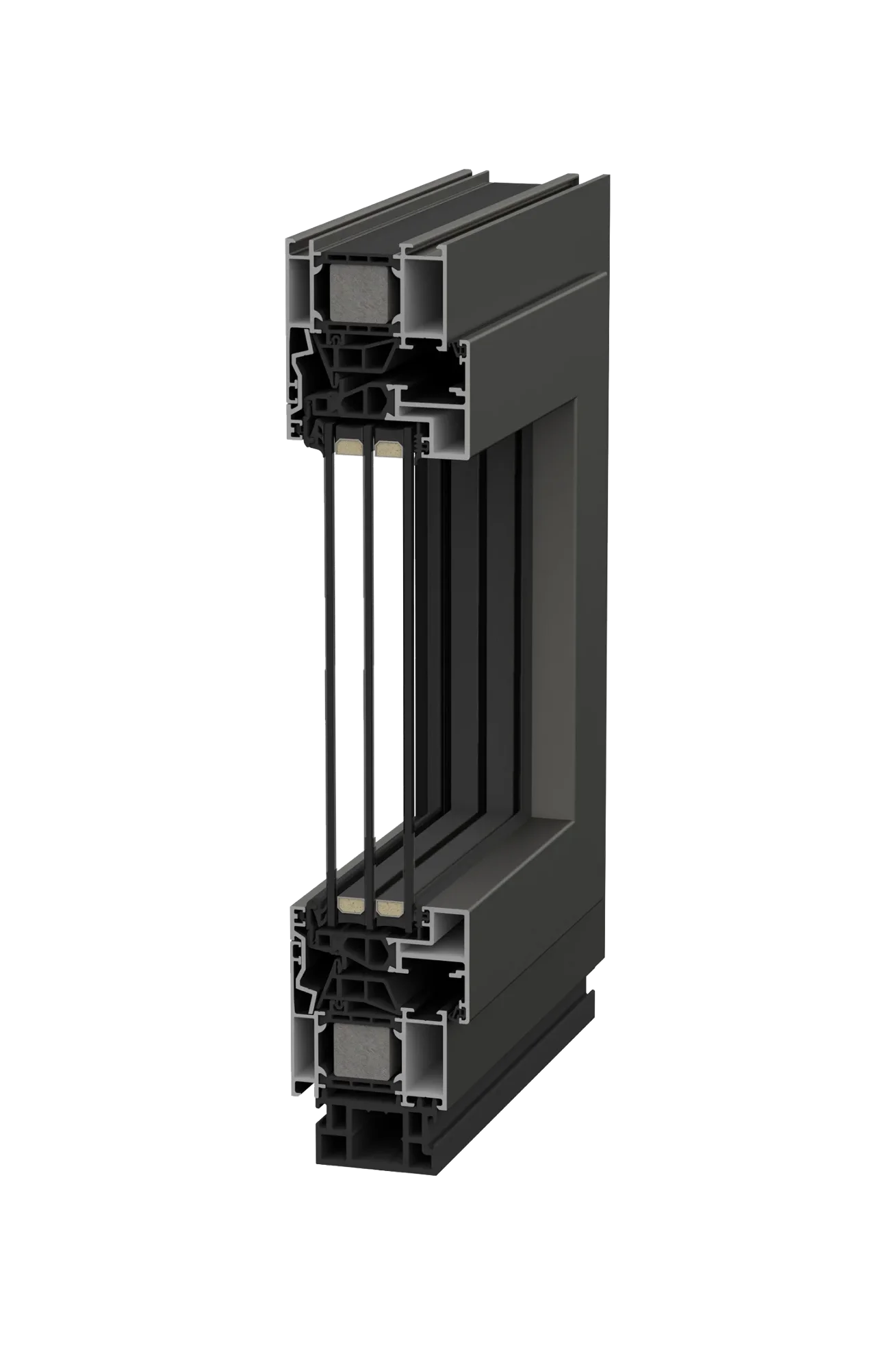

Сечение профиля Schüco AWS 70 BS.HI — рама, створка, термовставки и стеклопакет в одном узле
70мммонтажная глубина
до 52ммтолщина заполнения
1,4Вт/(м²·К)коэффициент теплопередачи
Характеристики
Технические характеристики
Значения по системе, источник указан под таблицей.
ЗаводSchüco
Тип конструкцииОкна и двери
Материал контураАлюминий
Особенности сборкиСкрытая створка
Монтажная глубина70 мм
ТерморазрывДа
Контуры уплотнения3 контура EPDM
Толщина заполненияДо 52 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUf = 1,4 Вт/(м²·К)
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSchüco (Германия)
Страница системы на сайте infacade.ru (сохранена в «Источники\сайт»); официальное описание Schüco AWS 70 BS.HI
Число контуров посчитано по типовому разрезу: на пути холода между рамой и скрытой створкой три уплотнителя — наружный в притворе, средний (крупный профиль в центре узла) и внутренний. Уплотнения на кромках стеклопакета в счёт не включены. Материал — EPDM: официальный каталог запчастей Schüco относит системные EPDM-уплотнители к линейкам AWS и ASS. Большинство остальных характеристик по этой модификации в открытых источниках не опубликовано — нужен запрос в Schüco. Uw для системы завод не публикует: в каталогах Schüco для оконных и фасадных систем приводится только Uf, а Uw зависит от выбранного стеклопакета. Наружный контур створки не виден, наружная часть рамы минимальна — за счёт этого увеличивается площадь остекления.
Открывание
Варианты конструкций
Из этого профиля собираются окна, балконные двери и входные двери: контур один, отличаются габариты, заполнение и фурнитура. Условные обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
Поворотная створкаПетли сбоку, открывание внутрь. То же исполнение идёт на балконную дверь: контур тот же, меняется высота.Поворотно-откидная створкаТот же контур: откидывание на нижних петлях. На балконной двери — то же исполнение во всю высоту проёма.Двухстворчатое окноПоворотная и поворотно-откидная створка, посередине импост или штульп.Дверь внутрь или наружуСлева внутрь (штриховые), справа наружу (сплошные), снизу порог.Балконный блокСлева окно над подоконником, справа дверь на балкон: створки навешены на средний импост, открывание внутрь, дверное полотно во всю высоту.
Применение
Где ставим Schüco AWS 70 BS.HI
01
Отапливаемый дом круглый год
Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.
02
Двухкамерный стеклопакет
Заполнение до 52 мм: двухкамерный стеклопакет или триплекс — без переделки контура.
Фотографии
Кадры системы на объектах

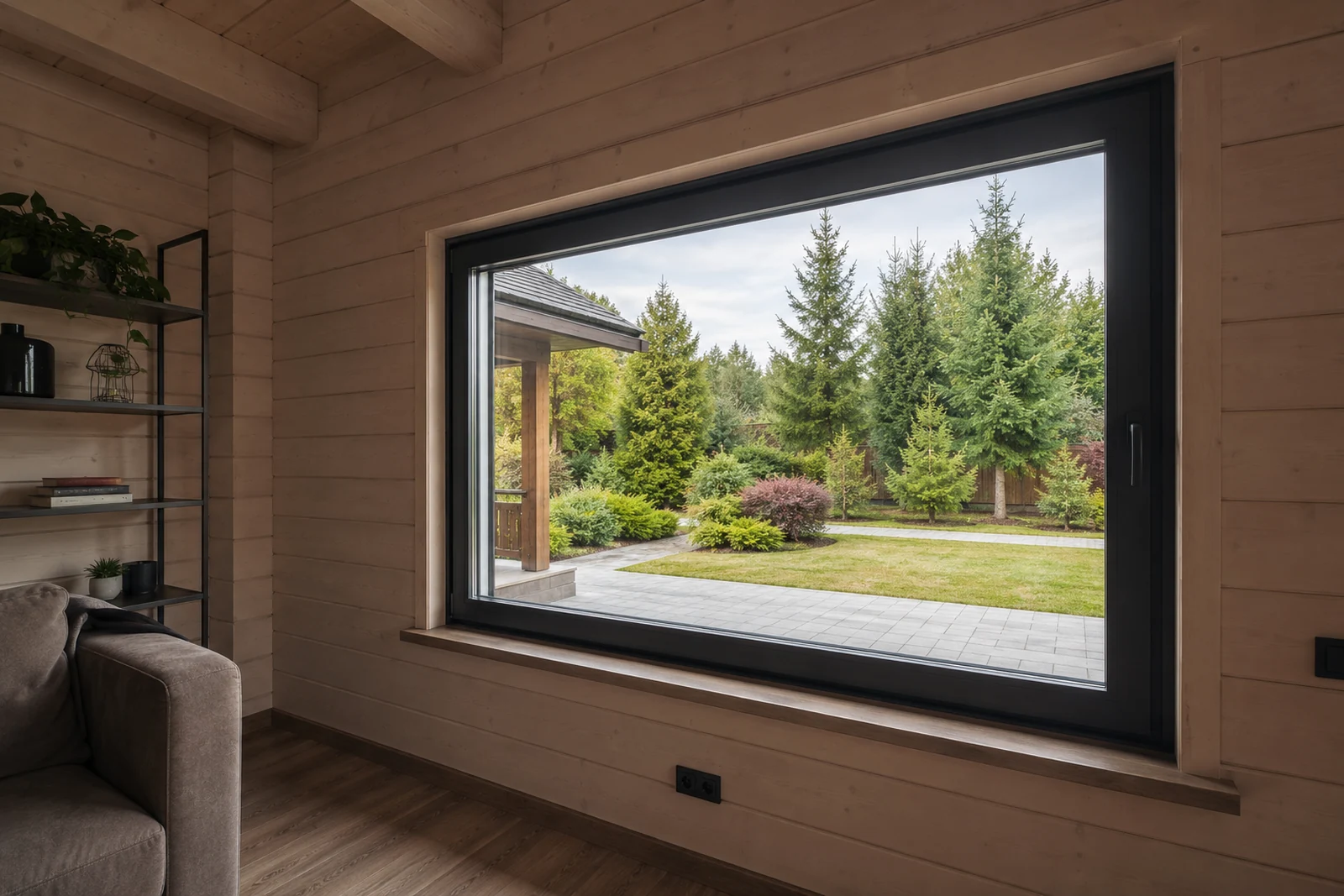

Окно в комнате

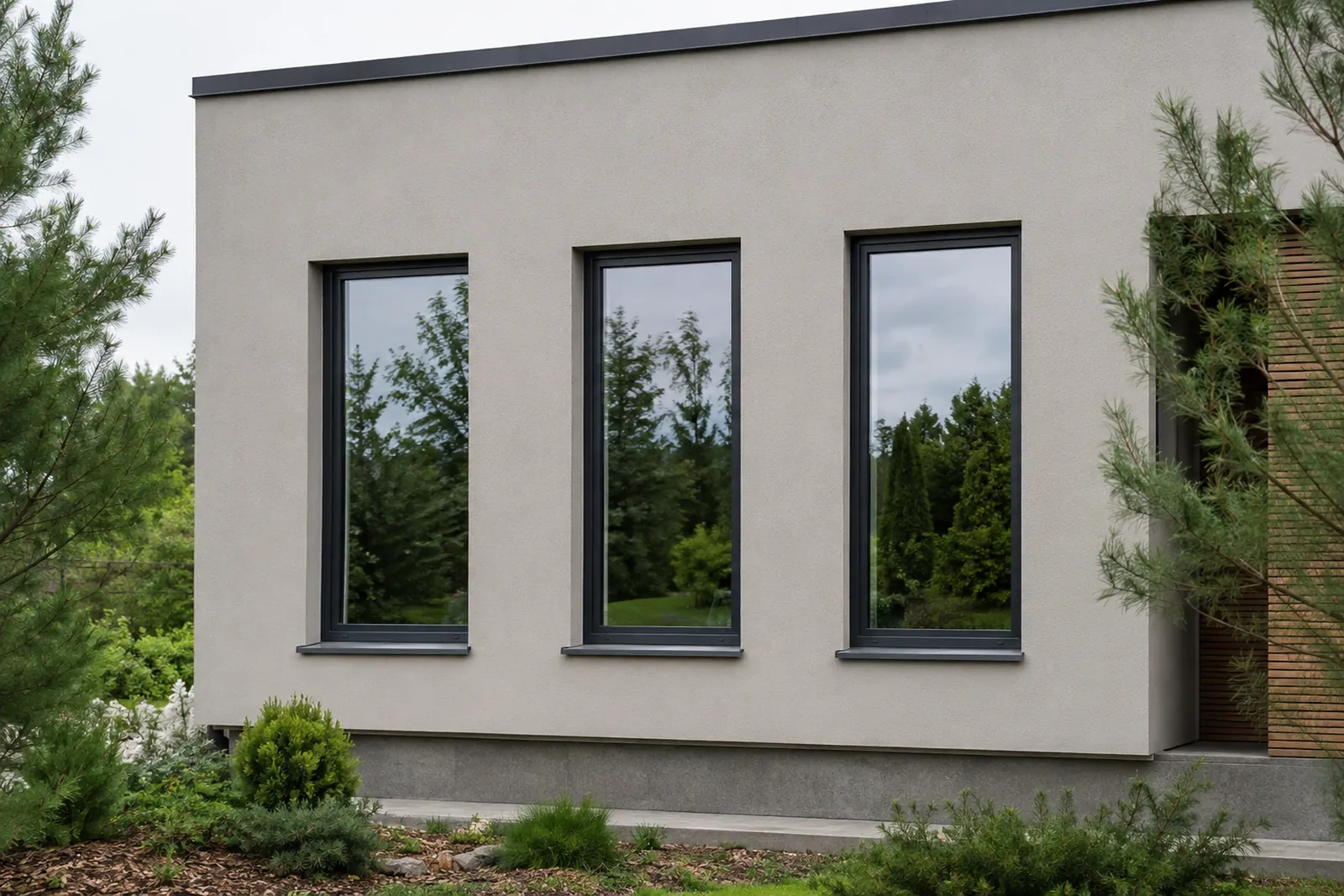

Тот же дом с улицы
