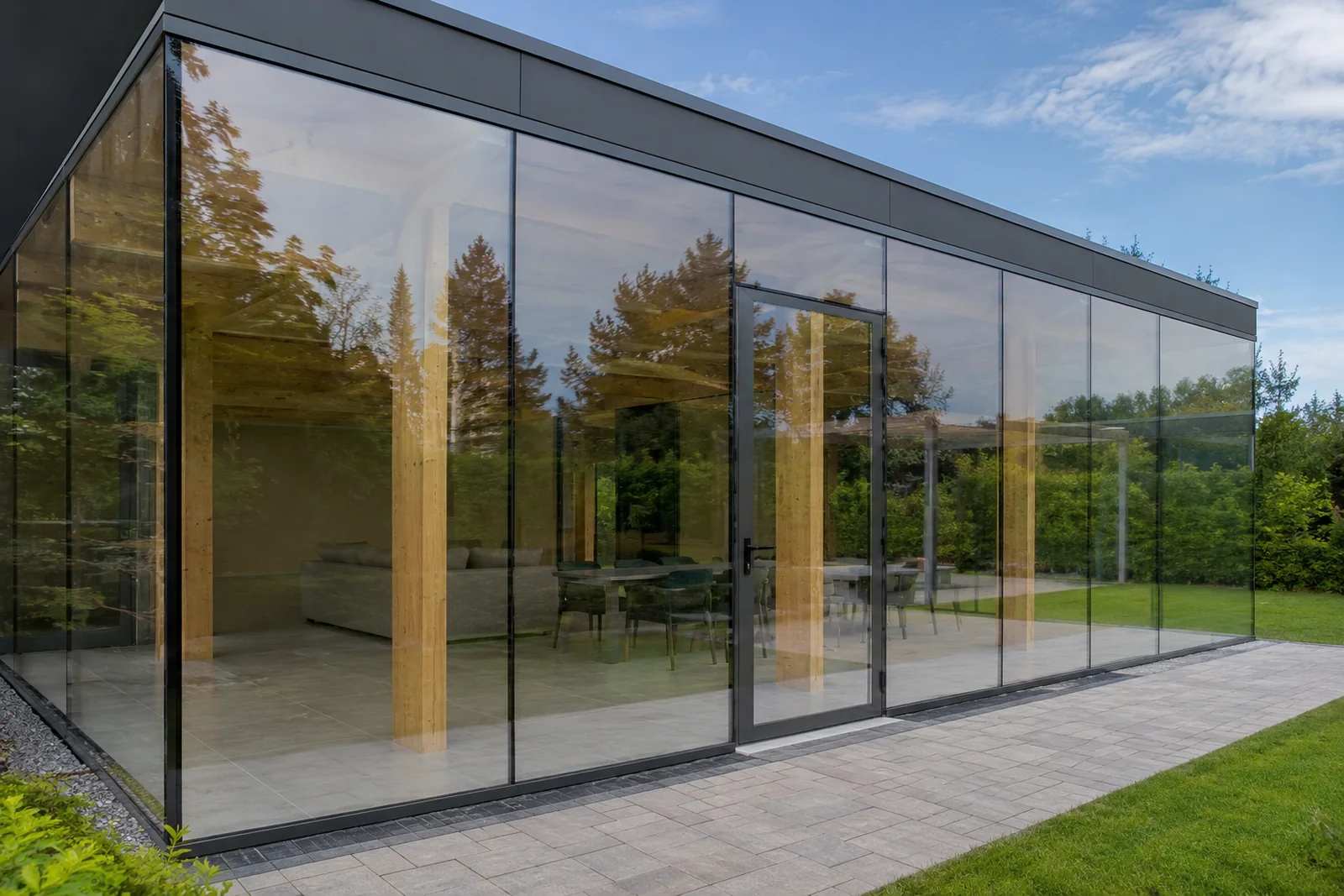

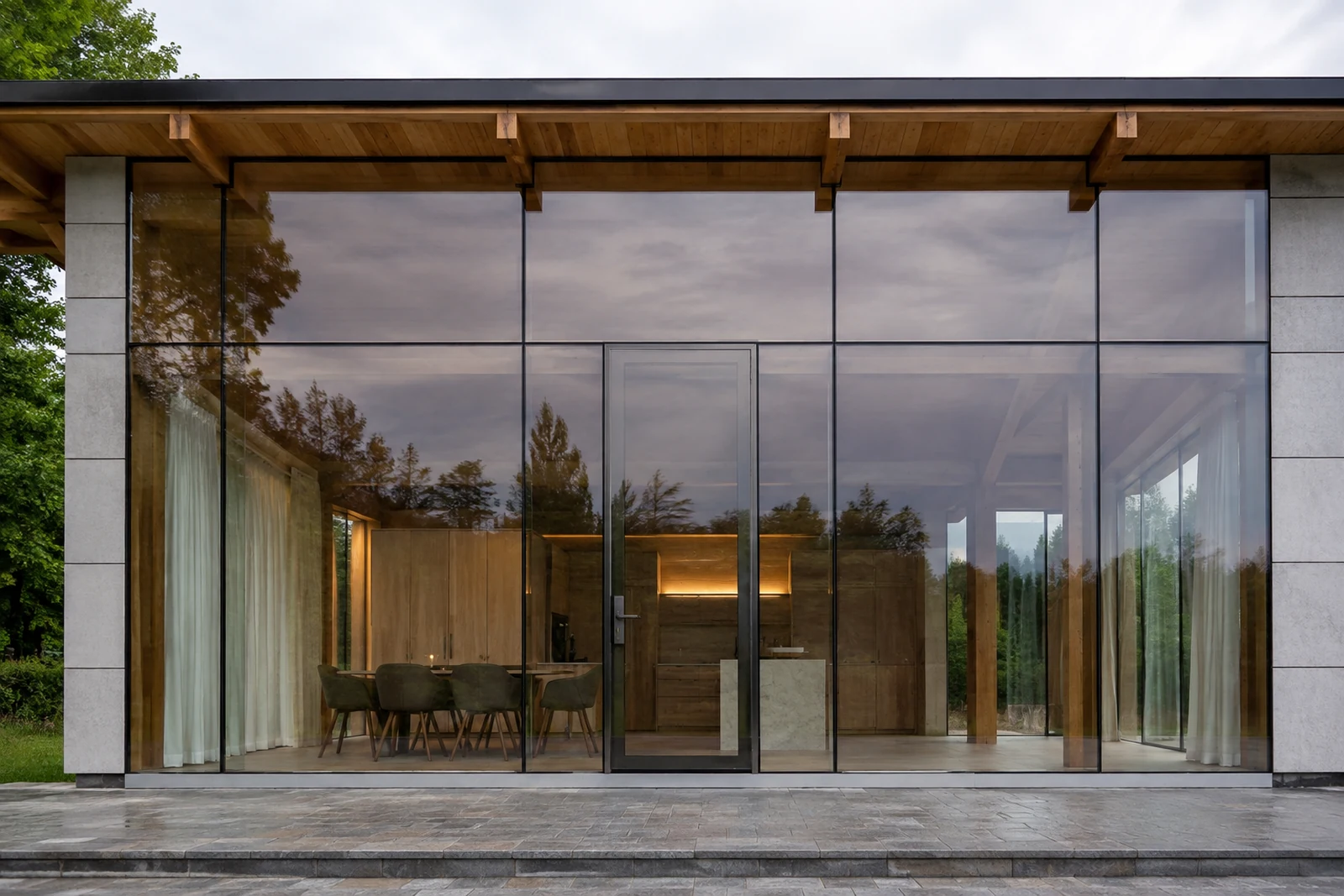

Деревянный фасад в структурной сборке: снаружи видны только швы между стёклами, внутри клеёная древесина. Сетка стоек и ригелей уходит за плоскость остекления, а в помещении остаётся деревянный переплёт.
Значения по системе, источник указан под таблицей.
ЗаводBitri
Тип конструкцииСтоечно-ригельные (фасадные)
Материал контураДерево
Особенности сборкиСтруктурное остекление, Панорамная
Толщина заполненияДо 64 мм
Тёплая или холодная системаТёплая
Коэффициент теплопередачиUm,t = 0,76 Вт/(м²·К)
ВоздухопроницаемостьКласс AE (>600 Па) по EN 12152
ВодонепроницаемостьRE 2100 по EN 12154
Сопротивление ветровой нагрузке2,5 / 3,75 кН/м² по EN 13116
ЗвукоизоляцияДо 46 дБ
ВзломостойкостьДо RC3
Ширина видимого профиля50 / 56 / 76 / 96 мм
Разработка системыБиТри (Россия) на основе немецкой системы IV-78 Holz-Alu
Заводской каталог RAICO, накладная система THERM+ H-I в исполнении Structural Glazing SG2
Фасадное исполнение — клеёный брус с внешней накладной системой RAICO THERM+ H-I в варианте Structural Glazing SG2: снаружи видна только узкая силиконовая фуга между стёклами, поэтому двухцветная окраска и анодирование неприменимы. Характеристики приведены по каталогу RAICO. Ширина накладной системы выпускается в четырёх типоразмерах — 50, 56, 76 и 96 мм. Звукоизоляция по каталогу RAICO: Rw от 36 до 46 дБ в зависимости от заполнения.
Предельного габарита у системы нет: размер поля держит стойка, а её сечение подбирают под ветровую нагрузку, шаг стоек и вес заполнения на конкретном объекте.
Открывание
Что встраивается в фасад
Фасад — несущая стоечно-ригельная сетка, открывающихся частей у неё нет. Открывание приходит с изделием, которое в сетку встраивают: окном, дверью, сдвижным порталом, гильотиной. Схемы открывания смотрят у той системы, которую встраивают; три ниже — примеры, а не перечень допустимого. Обозначения по ГОСТ 21519, вид снаружи: штриховые линии — открывание внутрь, сплошные — наружу.
Окно в составе витражаПоворотная створка в ячейке сетки, глухих полей по сторонам нет — створка занимает поле целиком.Дверь в ячейке витражаСтворка во всю высоту ячейки, снизу порог, по сторонам глухие поля: от окна отличается порогом и тем, что проходной проём идёт до низа ячейки.Сдвижной портал в витражеПортал занимает два пролёта: подвижное полотно приподнимается и уходит за глухое. Раскладки смотрят у сдвижной системы, которую встраивают.
