Распашная дверь линейки minimal windows с поворотной технологией: полотно до 1800 × 3000 мм и 250 кг вращается вокруг собственной оси и открывается внутрь или наружу. Пропорции рамы те же, что у сдвижной линейки, поэтому дверь встаёт в один ряд со сдвижными элементами и не выбивается из плоскости. Восемь типов установки: три в связке со сдвижными элементами, включая угол, и пять самостоятельных в проёме.

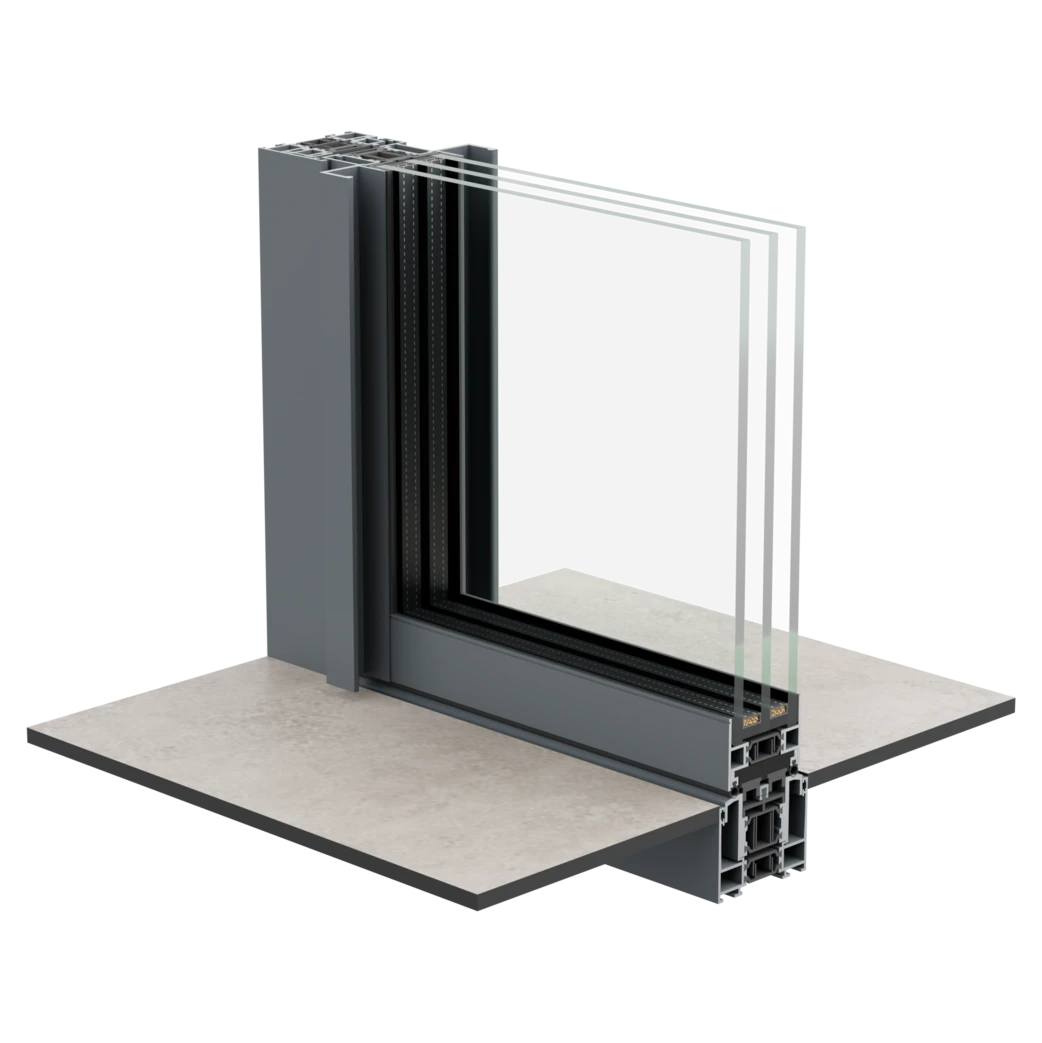

Толщину стеклопакета, видимую ширину рамы, Uw и звукоизоляцию завод для поворотного исполнения не публикует, а от сдвижной линейки minimal windows эти значения не переносятся. Габарит узла в сечении — 120 мм у pivot и 174 мм у 4+ pivot; это габарит узла, а не видимая ширина рамы. Расстояние между упором и осью поворота — от 150 мм до половины ширины створки; опоры регулируются на ±3 мм. Габарит створки у обоих исполнений одинаковый, различаются вес полотна и классы по дождю и ветру.
Открывание
Варианты конструкций
Условные обозначения по ГОСТ 21519, вид снаружи: сплошные линии — движение наружу, штриховые — внутрь. Вертикальная штриховая линия — ось вращения: она смещена от кромки, поэтому полотно поворачивается, а не распахивается, и обе его части идут в разные стороны одновременно. Дверь открывается внутрь или наружу, а положение оси задаётся при заказе — от 150 мм до половины ширины створки.
Ось у кромки полотнаКрайнее положение оси: упор и ось разведены на 150 мм — минимум, который допускает завод. Полотно почти целиком уходит в одну сторону, поэтому зона хода с обратной стороны нужна небольшая. Так ставят дверь в стеснённом месте установки.Ось ближе к серединеДальнее положение оси: расстояние до упора доходит до половины ширины створки. Полотно уравновешено, тяжёлая створка идёт легче, но место для хода нужно с обеих сторон проёма.
Применение
Где ставим Keller Minimal Windows Pivot
01
Проём в полный этаж
Створка до 1800 × 3000 мм весом до 250 кг (4+ — 350 кг): полотно во всю высоту этажа, без добора по верху.
02
Отапливаемый дом круглый год
Контур с терморазрывом: жилые комнаты, кухни, зимний сад с отоплением — там, где зимой держат тепло.
03
Первый этаж и выход в сад
Класс до RC2 — то, что спрашивают для проёмов на уровне земли.
Фурнитура
Ось, опоры и регулировка
Поворотная технология здесь не жёсткая: ось смещается, опоры регулируются после монтажа, а полотно фиксируется в открытом положении. Это и есть разница с распашной дверью на петлях, где положение полотна задано один раз кромкой рамы.
Ось смещается
Расстояние между упором и осью поворота — от 150 мм до половины ширины створки. Ось ставят ближе к кромке, когда за дверью мало места, и ближе к середине, когда важнее лёгкий ход тяжёлого полотна.
Регулировка ±3 мм
Три регулировки после установки: низ по горизонтали, низ по вертикали и верх по горизонтали. Дверь выставляют по проёму на объекте, а не подгоняют проём под дверь.
Открытое положение
Верхняя опора расцепляется по вертикали, полотно фиксируется под 90°. По заказу ставится доводчик или устройство открывания сверху — тяжёлая створка не хлопает и не остаётся в произвольном положении.
Безбарьерный доступ
Исполнение по DIN 18040-1 и DIN 18040-2: проход без ступени под ногой — для входа с коляской, с креслом и с вещами в руках.
Исполнения
Pivot и 4+ pivot
Исполнений два, и габарит створки у них одинаковый — 1800 × 3000 мм. Различаются вес полотна, габарит узла в сечении и классы по дождю и ветру. Выбор идёт от веса заполнения и от того, насколько открыто стоит дверь: у моря и на продуваемом склоне запас по классам нужен, во внутреннем дворе — нет.
Pivot
Створка до 250 кг, габарит узла в сечении 120 мм. Проливной дождь до класса 6A, ветровая нагрузка до C2/B3.
4+ pivot
Створка до 350 кг, габарит узла 174 мм. Проливной дождь до 7A, ветровая нагрузка до C3/B4 — на ступень выше при том же габарите полотна.
Сдвижная часть линейки — Keller Minimal Windows: те же пропорции рамы, но полотно уезжает вдоль стены, а не поворачивается. Поворотную дверь берут там, где нужен вход, а сдвижную — где нужен открытый проём целиком.
Фотографии
Кадры системы на объектах

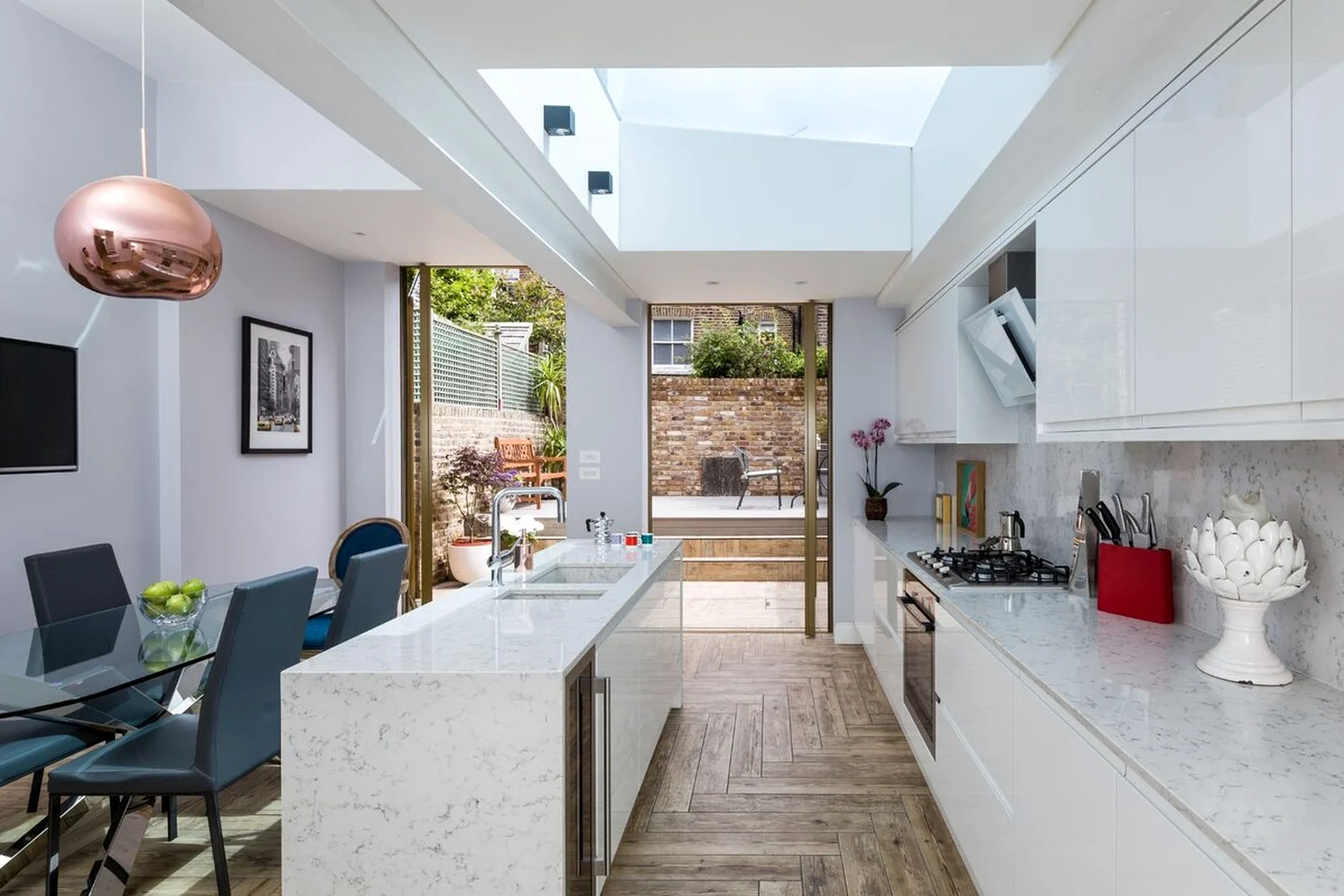

Поворотная дверь minimal windows в открытом положении

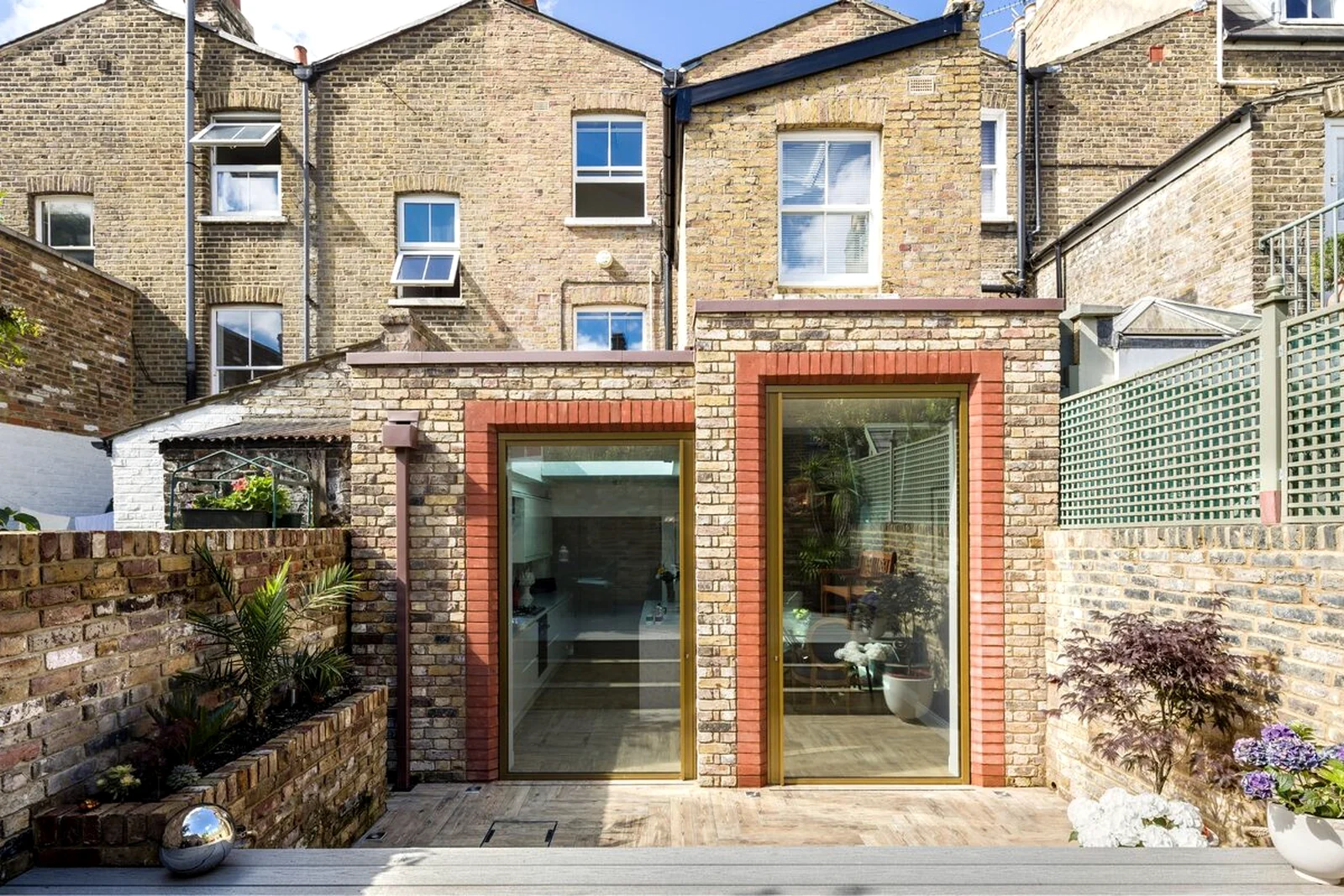

Две поворотные двери в одной плоскости фасада
