Полотна соединены петлями и собираются в стопку у края проёма: в проёме остаётся только стекло, рамных профилей нет. Направляющая одна, потолочная — напольной нет. Контур холодный, без терморазрыва: для неотапливаемых объёмов.
Тип конструкции и опции ведут в разделы каталога: там собраны все системы с такими же характеристиками — есть с чем сравнить. Остальные страницы готовятся.
Изометрия узла Salinox F1 — как стекло держится в каретке направляющей
Устройство
Разрез профиля с расшифровкой узлов
01Направляющая балка 75 × 72Держит вес створок, крепится к потолку или в проём
02Каретка и регулировочная шпилькаСтворка идёт по балке на роликах, высота правится на месте
03Зазор 8 мм и щётка 12 ммТем же закрыт зазор у пола и примыкание к стене
04Зажимной профиль 105 ммВерх и низ одинаковые, заход стекла 22–31 мм
05Петля — только в F1Сцепляет створки в гармошку, в F2 её нет
06СтеклоЗакалённое 10 мм или триплекс 6+6, зажим клином
07Ручка-кнобСтавится в створке, которая работает дверью
08Щеколда: бобышка и ригельРигель уходит в трубку из нержавейки вровень с полом

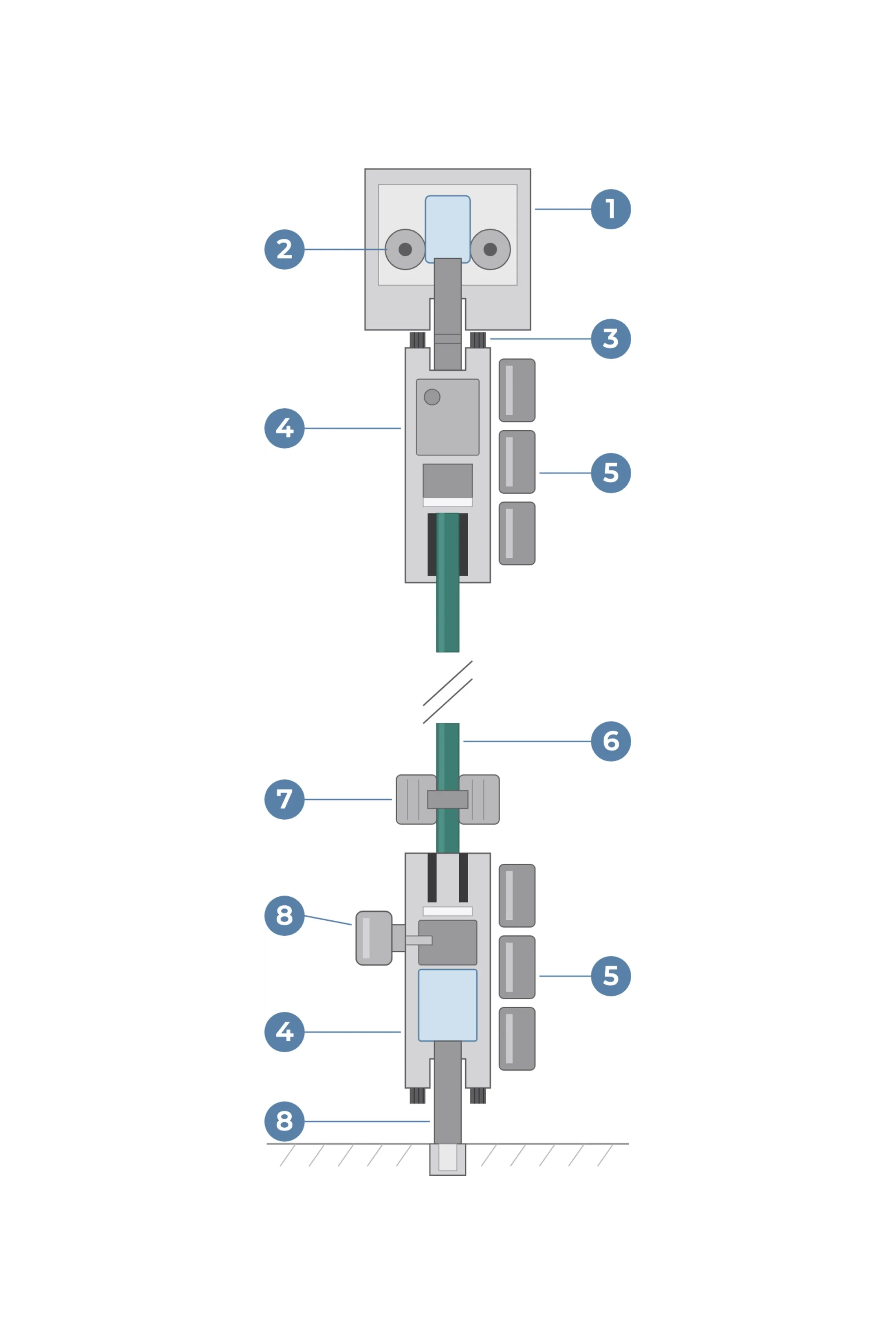

Вертикальный разрез F1 и F2, номера — по пунктам списка
1000мммаксимальная ширина
3000мммаксимальная высота
80кгмаксимальный вес створки
Характеристики
Технические характеристики
Значения по системе, источник указан под таблицей.
ЗаводSalinox
Тип конструкцииСкладные (гармошка, парковка)
Материал контураБезрамное
Особенности сборкиХолодная (неутеплённая), Гармошка
Контуры уплотненияЩёточное уплотнение
Толщина заполненияСтекло 10 мм
Тёплая или холодная системаХолодная
Максимальная ширина1000 мм (створка)
Максимальная высота3000 мм (створка)
Максимальный вес створки80 кг
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSalinox (Греция)
Официальный сайт Salinox, система F1
Щёточные уплотнения сверху, снизу и по бокам; дополнительно поликарбонатные или алюминиевые профили по всей длине полотна. Приведены предельные размеры на большой направляющей; на малой — до 900 мм по ширине и до 2400 мм по высоте, вес до 70 кг. Монтажной глубины у системы нет: направляющая только сверху, по бокам и снизу размеры другие. Верхние направляющие — 60 × 53 мм (малая) и 75 × 72 мм (большая).
Открывание
Варианты конструкций
Полотна F1 соединены петлями и собираются в стопку у края проёма. Раскладку задаёт код из трёх цифр: сколько всего полотен, сколько складывается влево, сколько вправо. Число полотен на эскизах условное — важно, к какому краю уходят полотна.

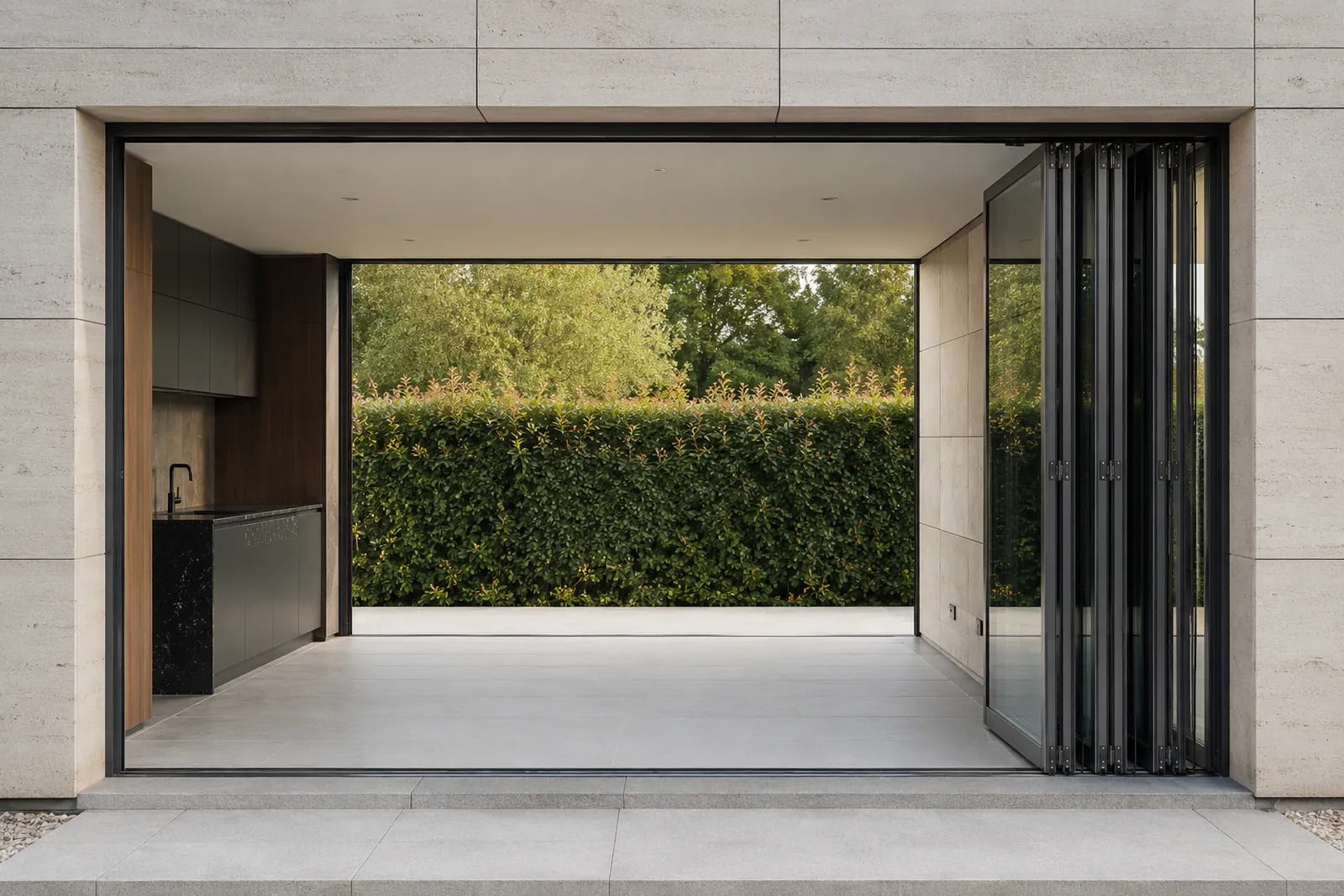

Стопка у одного краяВсе полотна складываются к одной стойке, проём открывается почти целиком. Схема бывает и зеркальной.
Стопка плюс распашная створкаТри полотна уходят в стопку, четвёртое открывается как обычная дверь — для ежедневного прохода.
Две стопки от центраПолотна расходятся в обе стороны, проход получается по центру, стопки встают у обеих стоек.
Две створкиМинимальная гармошка: для узкого проёма или прохода между зонами.
Раскладка не жёсткая: в проёме держится от 2 до 10 полотен, подвес делают с одной или с обеих сторон направляющей, сторону стопки и место распашной створки выбирают под проём. Опишите проём — подберём раскладку и посчитаем стоимость.
Применение
Где ставим Salinox F1
01
Проём в полный этаж
Створка до 1000 × 3000 мм весом до 80 кг: полотно во всю высоту этажа, без добора по верху.
02

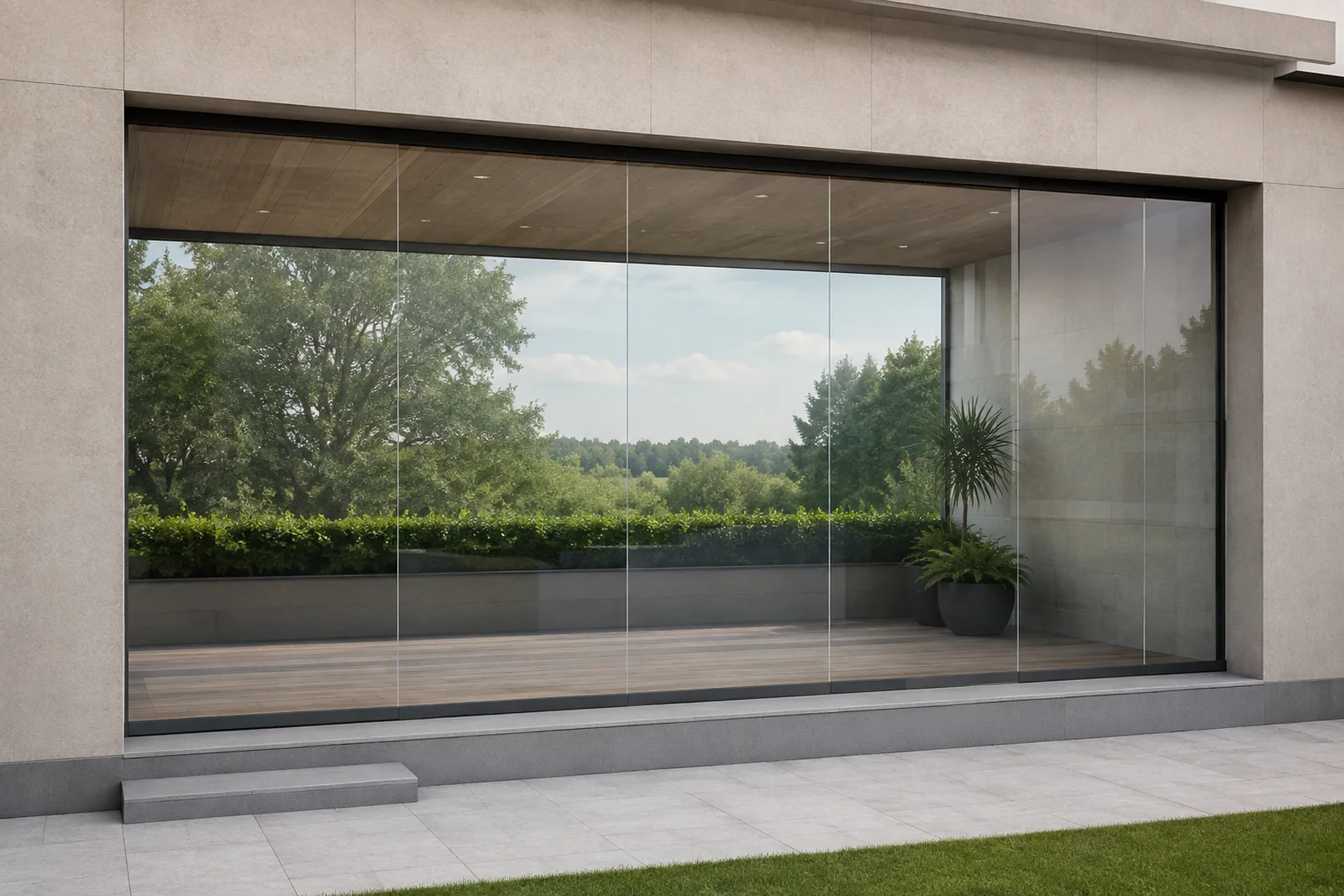

Пристройка без отопления
Контур холодный: веранда, навес, терраса — защита от ветра, дождя и пыли, но не от мороза.
03
Остекление без стеклопакета
Заполнение — стекло 10 мм: лёгкие полотна, вес не давит на фурнитуру и направляющие.
