Полотна не складываются, а разъезжаются: каждое едет по потолочной направляющей поодиночке и паркуется в отведённом месте — вдоль стены, за углом или в нише. В проёме остаётся только стекло, рамных профилей нет, напольной направляющей тоже. Контур холодный, без терморазрыва: для неотапливаемых объёмов.
Изометрия узла Salinox F2 — как стекло держится в каретке направляющей
Устройство

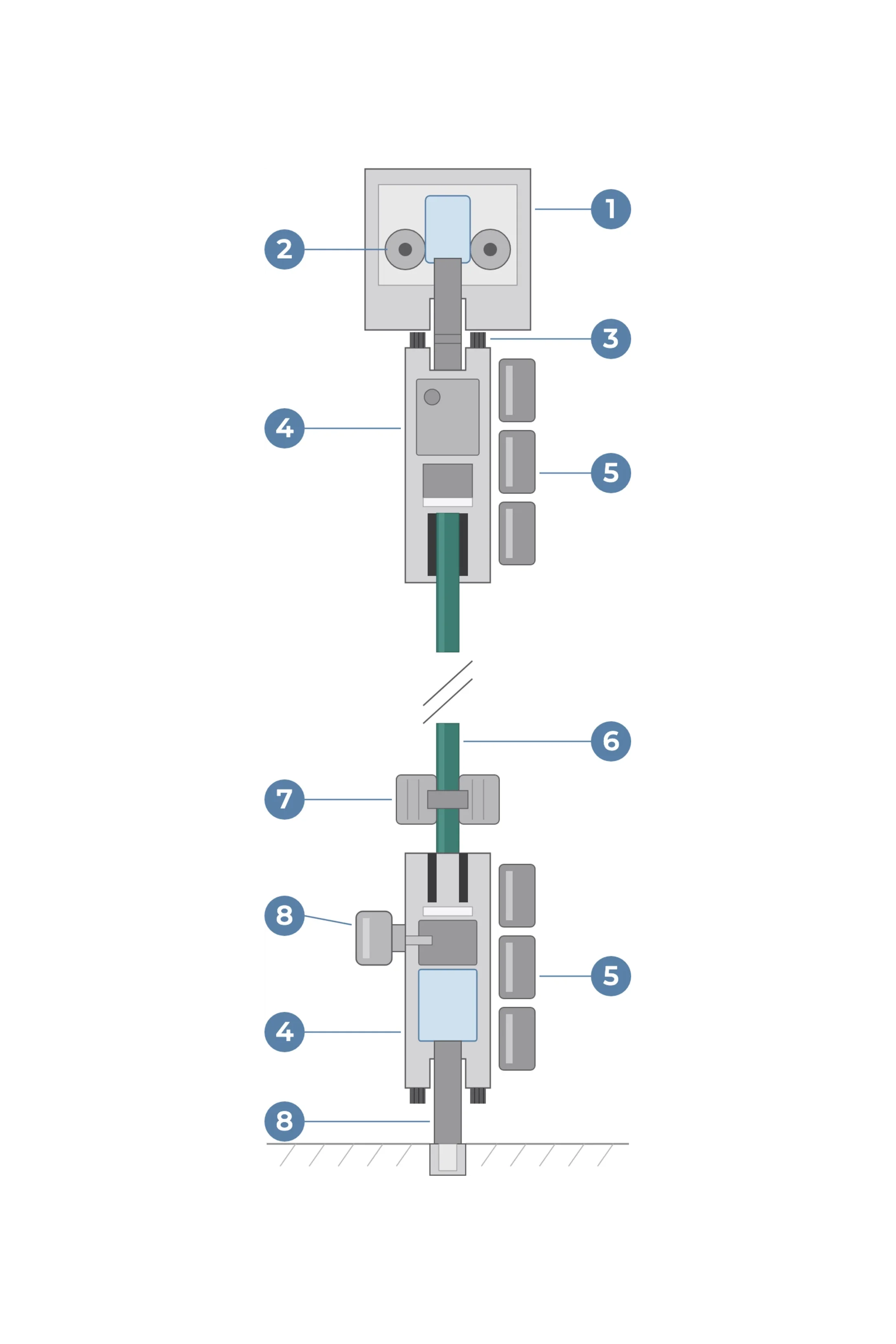

Разрез профиля с расшифровкой узлов
01Направляющая балка 75 × 72Держит вес створок, крепится к потолку или в проём
02Каретка и регулировочная шпилькаСтворка идёт по балке на роликах, высота правится на месте
03Зазор 8 мм и щётка 12 ммТем же закрыт зазор у пола и примыкание к стене
04Зажимной профиль 105 ммВерх и низ одинаковые, заход стекла 22–31 мм
05Петля — только в F1Сцепляет створки в гармошку, в F2 её нет
06СтеклоЗакалённое 10 мм или триплекс 6+6, зажим клином
07Ручка-кнобСтавится в створке, которая работает дверью
08Щеколда: бобышка и ригельРигель уходит в трубку из нержавейки вровень с полом
Вертикальный разрез F1 и F2, номера — по пунктам списка
Характеристики
Технические характеристики
Значения по системе, источник указан под таблицей.
ЗаводSalinox
Тип конструкцииСкладные (гармошка, парковка)
Материал контураБезрамное
Особенности сборкиХолодная (неутеплённая), Парковка
Контуры уплотненияЩёточное уплотнение
Толщина заполненияСтекло 10 мм
Тёплая или холодная системаХолодная
Максимальная ширина1200 мм (створка)
Максимальная высота3000 мм (створка)
Разные цвета снаружи и внутриВозможно
АнодированиеВозможно
Разработка системыSalinox (Греция)
Официальный сайт Salinox, система F2
Щёточные уплотнения сверху, снизу и по бокам; дополнительно поликарбонатные изоляционные профили по всей длине полотна. Монтажной глубины у системы нет: направляющая только сверху, по бокам и снизу размеры другие. Верхние направляющие — 60 × 53 мм или 75 × 72 мм.
Открывание
Куда уходят полотна
Полотна F2 не складываются: каждое едет по потолочной направляющей поодиночке и паркуется в отведённом месте — вдоль стены, за углом, в нише. Эскизы даны в плане, вид сверху: двойная тонкая линия — направляющая, мелкие стрелки внутри — направление движения, два косых штриха на конце — конструкция продолжается за границей эскиза. Серая заливка — стена, простенок или ниша, светлые прямоугольники — полотна на парковке, дуга — полотно, работающее распашной створкой.
Поперёк у торцевой стеныПолотна выходят из проёма, поворачиваются на 90° и встают в ряд поперёк, вплотную к торцевой стене. Пакет занимает глубину помещения, а не длину проёма.
Вдоль стены за угломПолотна уезжают вбок и встают штабелем вдоль соседней стены, за углом: проём открывается целиком, полотна уходят с глаз.
Вдоль стены с распашной створкойШтабель у стены, одно полотно работает распашной створкой — через него ходят каждый день, не сдвигая остальные.
В нишеПолотна уводятся в нишу и стоят там под углом, на входе в нишу — распашная створка. Нишу предусматривают в проекте здания.
Вдоль скошенной стеныПолотна встают под углом вдоль скошенной стены — там, где перпендикуляра к проёму нет: террасы со срезанным углом, эркеры.
На выступе стеныПолотна уезжают за выступ стены и встают штабелем на нём, рядом распашная створка. Выступ прикрывает пакет.
В кармане за перегородкойПолотна разворачиваются на 90° и уходят в карман за перегородкой: в открытом положении конструкции не видно.
У края с поворотной створкойПолотна собираются штабелем у одного края, вход остаётся с другого — через поворотную створку.
Восемь схем — частые решения, а не список допустимого. Число полотен завод не ограничивает, распашной можно сделать любое полотно, а точку парковки выбирают по месту: где есть стена, угол, выступ или ниша. Опишите проём — предложим раскладку под него и посчитаем стоимость.
Применение
Где ставим Salinox F2
01
Проём в полный этаж
Створка до 1200 × 3000 мм: полотно во всю высоту этажа, без добора по верху.
02
Пристройка без отопления
Контур холодный: веранда, навес, терраса — защита от ветра, дождя и пыли, но не от мороза.
03
Остекление без стеклопакета
Заполнение — стекло 10 мм: лёгкие полотна, вес не давит на фурнитуру и направляющие.
Фотографии
Кадры системы на объектах

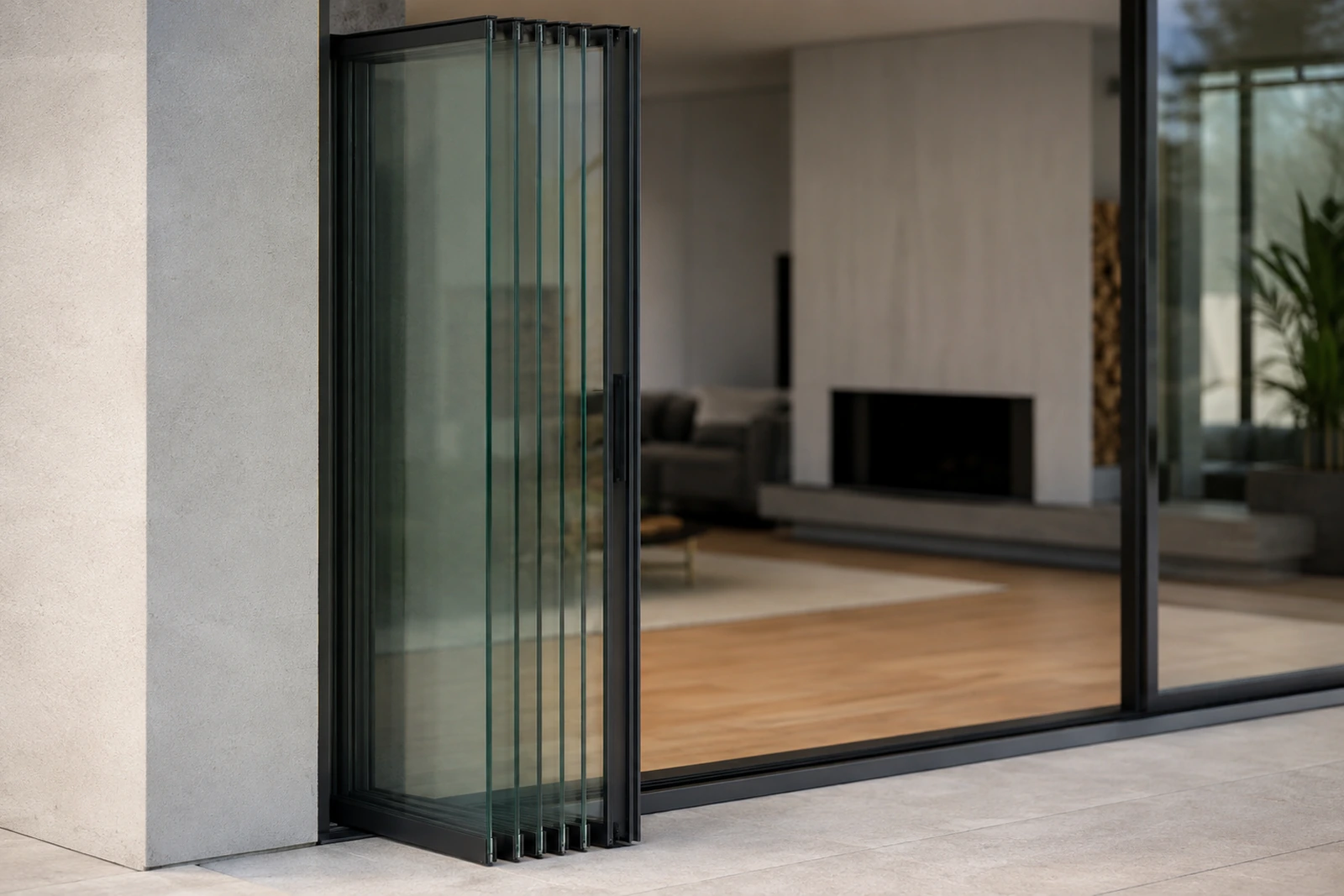

Полотна сложены, проём открыт

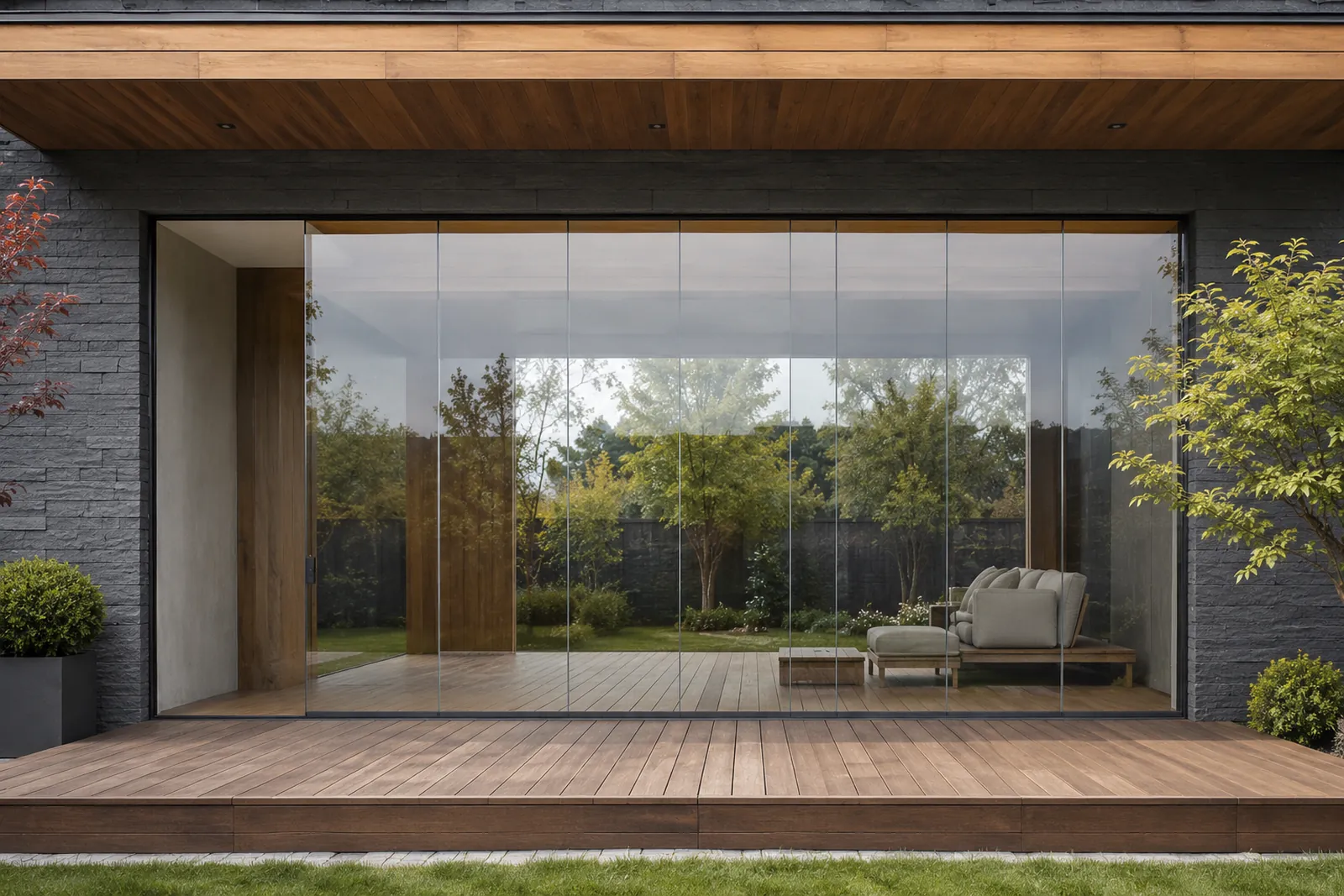

Терраса с закрытыми полотнами
