Гильотинное остекление: как устроено и что выбрать
Гильотина открывает проём непривычным образом: полотно не едет в сторону и не складывается, а ходит вертикально внутри рамы — вверх или вниз, в скрытый парапет. Разбираем, как такая система устроена, чем отличается от сдвижной и складной, что означают тёплый и холодный контур и на что смотреть при выборе.
Алексей Валерьевич Толмачёв
Генеральный директор Infacade · более 20 лет в светопрозрачных конструкциях
Что это и как работает
Гильотинным называют остекление, в котором стеклянные полотна перемещаются по вертикальным направляющим — вверх и вниз, как полотно одноимённого механизма, только плавно и под контролем. Створки поднимаются и встают друг за другом, поэтому проём освобождается целиком: в нём не остаётся ни стёкол, ни сложенного пакета створок. Свободное место сбоку от проёма не нужно вовсе — весь ход происходит внутри габарита конструкции.

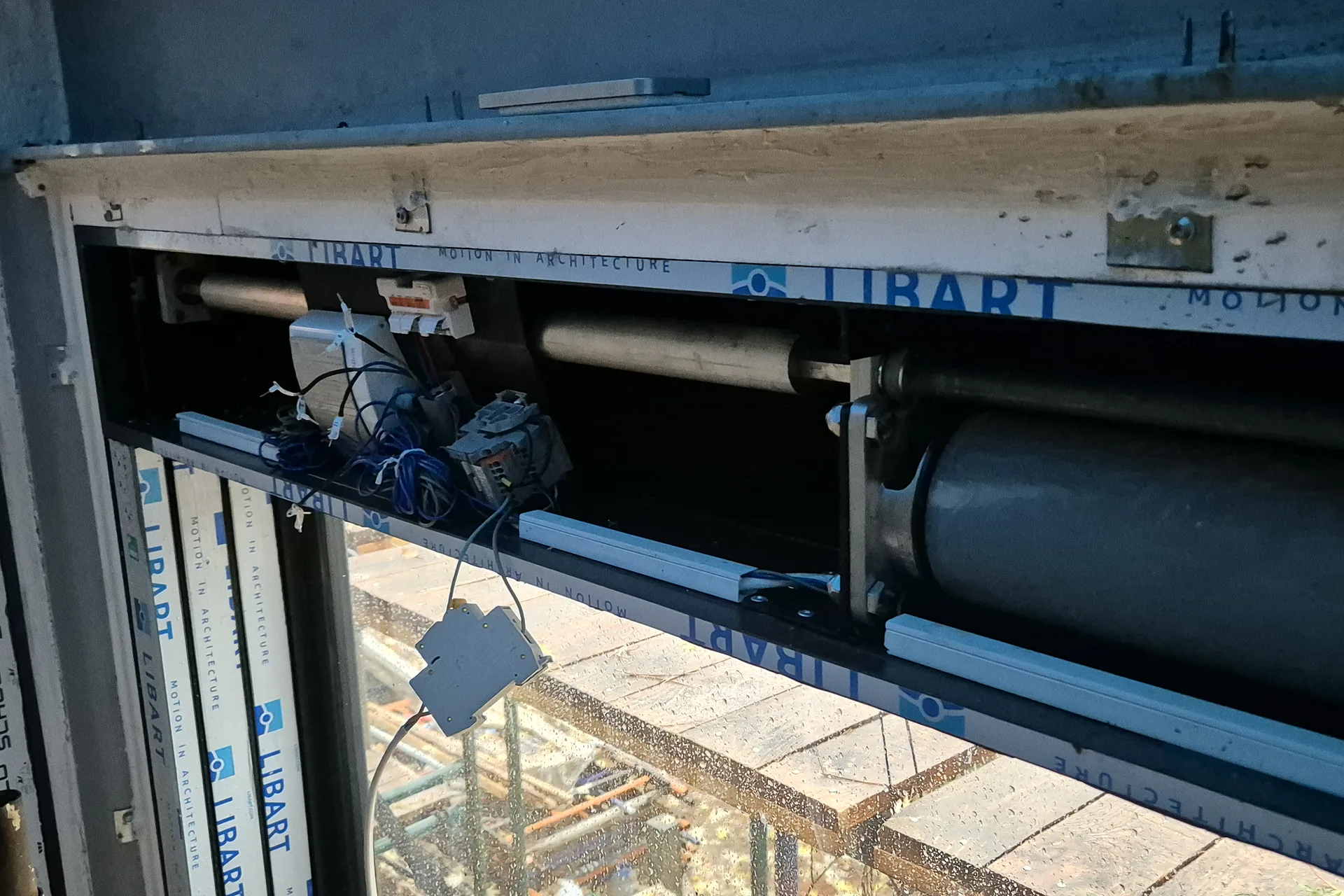

Движением управляет электропривод, спрятанный в верхней балке конструкции: снаружи механики не видно, а доступ к коробу для обслуживания сохраняется через съёмную облицовку. В младших и средних системах работает цепная передача, у самой тяжёлой — винтовая с трёхфазным двигателем: полотно там весит до тонны, и механика подбирается под этот вес. Створку можно остановить в любом промежуточном положении — приоткрыть проём на треть, наполовину или оставить нижний ряд стекла как ограждение террасы.
Управление — настенная кнопка, пульт или сценарий «умного дома»; несколько конструкций объединяются на один пульт. За безопасность отвечают датчики препятствий: если под опускающейся створкой оказывается человек или предмет, движение останавливается. Вопрос «ручное или с приводом» в нашей линейке не стоит: привод штатный у всех четырёх систем — полотно весит от 190 килограммов, и поднимать его вручную неудобно и небезопасно.
Чем отличается от сдвижной и складной
Один и тот же проём террасы можно открыть тремя способами. Разница — в том, куда уходит стекло и что остаётся в проёме, когда он открыт.
Полотна ходят вертикально — вверх или вниз, в скрытый парапет; проём открывается на всю ширину, место сбоку не нужно. Есть и холодный, и тёплый контур со стеклопакетом — от сезонной веранды до отапливаемой комнаты. Ограничение — высота и вес полотна: широкий проём делится на секции.
Полотно откатывается вбок по направляющим: нужна свободная стена или карман, и даже в открытом виде часть проёма занята стеклом. Зато пролёты и выбор тёплых систем здесь наибольшие. Подборка — в направлении «Сдвижные двери».
Полотна соединены петлями и складываются в пакет у края проёма: открывается почти вся ширина, но пакет остаётся в проёме и заметен. Наши гармошки безрамные и холодные, для сезонных пространств — холодные складные конструкции.
Зимой разница ощутимее всего: тёплая гильотина или тёплая сдвижная дверь держат отапливаемый объём, холодная гармошка защищает только от ветра и осадков.
Тёплый контур или холодный — и какие пределы
Гильотинное направление в нашем каталоге собрано из четырёх систем одной линейки — Panora Max завода Libart. Холодный контур в ней ровно один: начальная система GUL с профилем без терморазрыва. Её берут туда, где важнее цена, а не тепло, — на сезонную веранду, террасу, в летнюю зону. Остальные три — GUM, GUF и GUG — тёплые: терморазрыв и стеклопакет рассчитаны на круглогодично отапливаемое помещение.
Пределы удобно видеть по краям линейки. GUL — конструкция до 3,5 × 3,5 метра, створка до 190 кг, заполнение до 20 мм, сопротивление ветровой нагрузке — класс В2 при 800 Па по EN 12211. GUM — середина: до 5 × 5 метров, створка до 660 кг, стеклопакет до 32 мм, Uw 1,6 Вт/(м²·К), класс С3 при 1200 Па по EN 12211, видимый профиль в стыке створок — 40 мм. GUF принимает самое толстое заполнение в линейке, до 38 мм, при Uw 1,45 и габарите до 4,5 × 6 метров, класс С3 при 1200 Па по EN 12211. GUG — вершина: полотно до 1000 кг, конструкция до 6 × 5 метров, заполнение до 32 мм, Uw 1,45, класс С3 при 1200 Па по EN 12211.
На ветреном участке эта строка решает не меньше, чем тепло: начальная GUL держит 800 Па, три тёплые системы — 1200 Па, то есть в полтора раза больше. Открытая терраса на склоне, берег водоёма, верхний этаж — случаи, где разницу между В2 и С3 стоит обсудить до выбора системы.
От холодного контура зимой не стоит ждать домашнего тепла. Одинарное остекление без терморазрыва закрывает зону от ветра, дождя и снега — веранде или летней кухне этого достаточно, но отапливать такое пространство бессмысленно, честного «как в доме» не выйдет. Для круглогодичной комнаты выбирается тёплая система, а её теплопотери считаются вместе с остальным контуром помещения.
Зимой у любой системы с направляющими есть одно правило, которое стоит знать до первых заморозков: примёрзшее полотно нельзя двигать силой. Сперва проверьте, не примёрзли ли створка и порог, прогрейте зону порога тёплым воздухом — не открытым пламенем и не кипятком, не направляя поток на стекло, — уберите наледь и только потом включайте привод. Наледь с направляющих удаляется до начала движения, а снег и вода в пороге застаиваться не должны. И отдельно про холодный контур: наледь и конденсат в такой системе — не поломка, а её свойство, она не задумана герметичной и теплоизолирующей. Всё это подробно расписано в документе «Правила эксплуатации» — там же сказано, как ухаживать зимой за сдвижными и подъёмными конструкциями.
Все четыре системы с характеристиками, подбором по задаче и ответами на коммерческие вопросы собраны в направлении «Гильотинное остекление» — там же можно запросить расчёт по размерам проёма.
Где применяют и от чего зависит цена

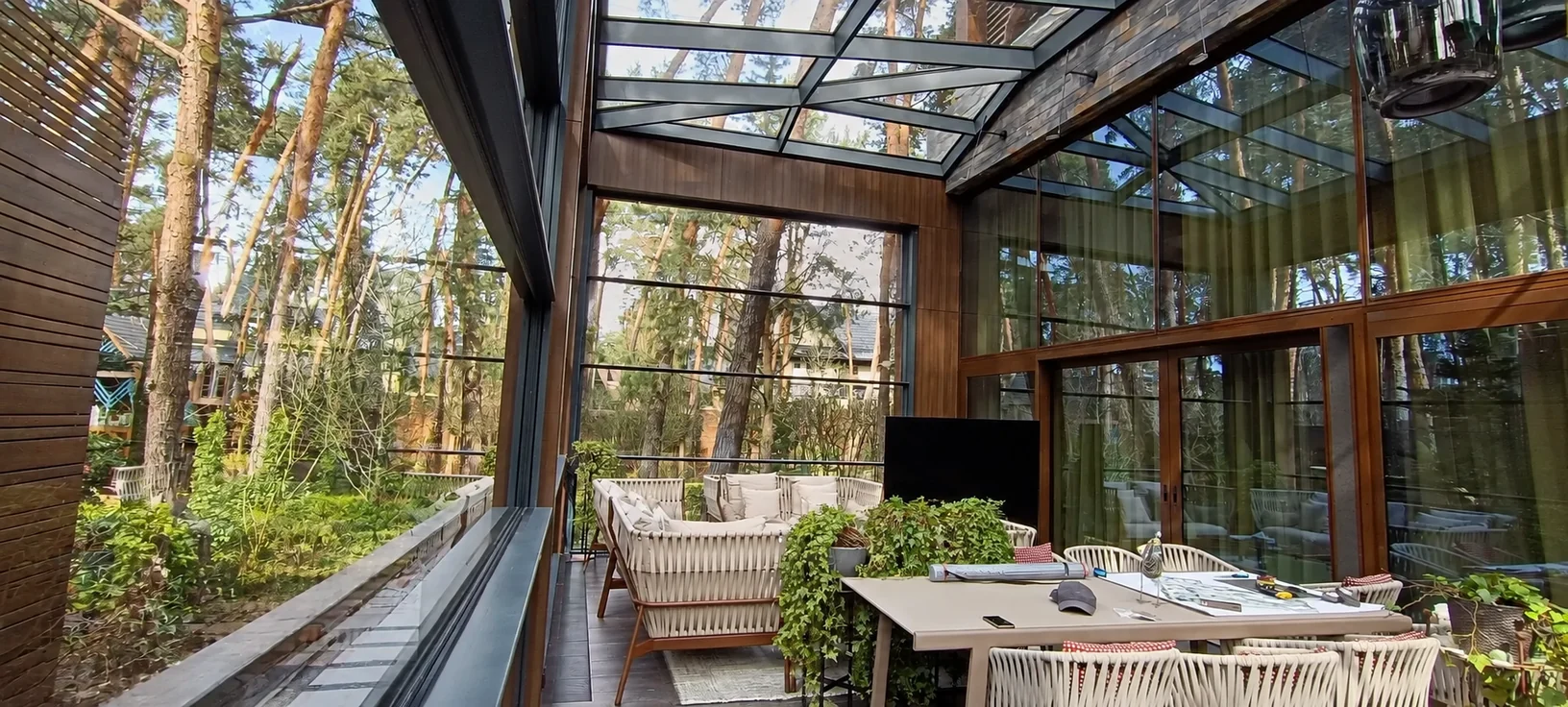

Домашняя классика — веранда и терраса: летом стеклянные стены исчезают, в межсезонье закрываются одним нажатием. Тот же приём работает в беседке, зоне барбекю и летней кухне; в коммерческих пространствах гильотину ставят в барные проёмы, окна выдачи и открывающиеся витрины. Если над открытой зоной нужна прозрачная крыша, гильотинные стены сочетаются со светопрозрачной кровлей — так собрана беседка из проекта ниже; если же нужен закрытый круглогодичный объём, сравните это решение с зимним садом.
Цена собирается из четырёх слагаемых: размеры проёма и число секций; контур — тёплый дороже холодного; привод, который подбирается под высоту и вес полотна; стекло — закалённое или триплекс. Конкретных сумм заранее не называем: честная цифра появляется после замера и подбора системы под проём.
Алгоритм выбора короткий. Сезонная зона без отопления — холодная GUL: дешевле, и её возможностей достаточно. Круглогодичное помещение — тёплые GUM, GUF или GUG; между ними выбирают по высоте проёма, весу полотна и нужной толщине стеклопакета. Проём шире предельного габарита одной системы делится на секции — и это не компромисс: в беседке ниже пять конструкций работают как одна стеклянная стена.
